Capacitores de filme – correção do fator de potência

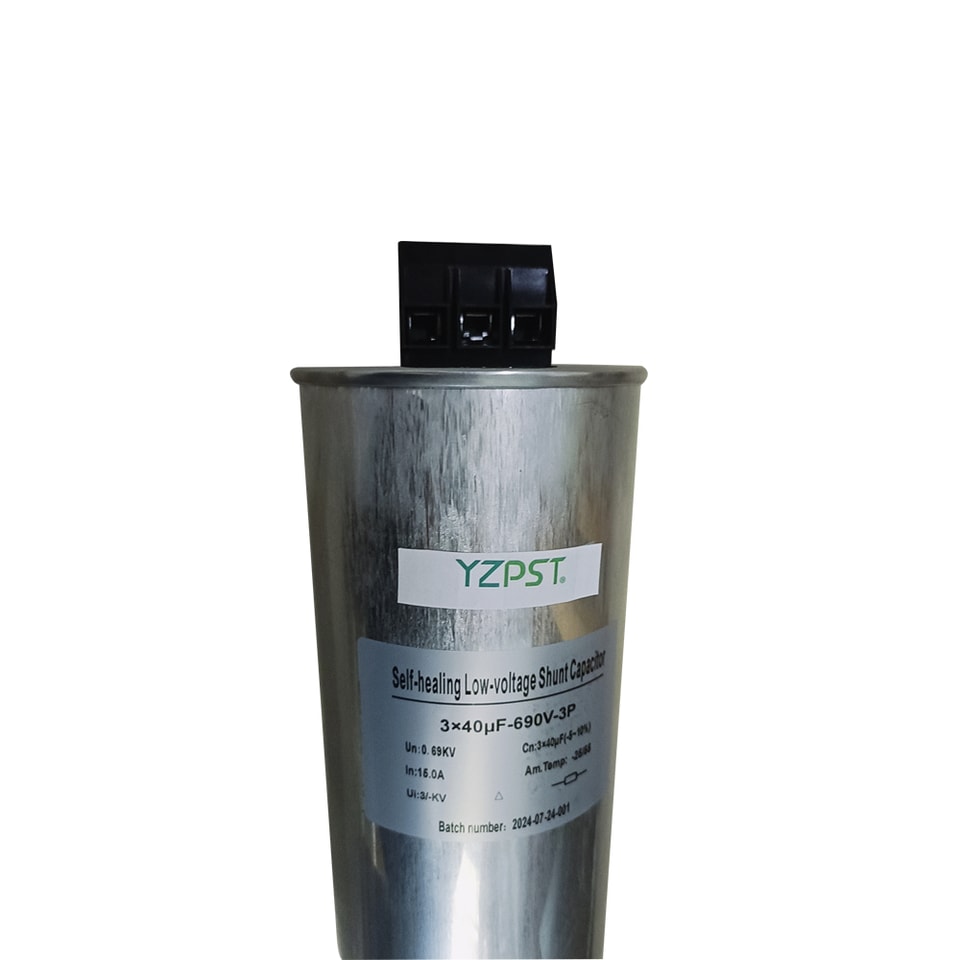

YZPST-3×40μF-690V-3P
Construção
Dielétrico：filme de polipropileno
Preenchimento com resina: resina macia biodegradável sem PCB, tipo seco
Tecnologia de corte em onda.
Cilindro de alumínio com espigão e tampa de alumínio
Fornecido com resistências de descarga integradas
Características
Ligação trifásica em triângulo,
Fornecido com resistências de descarga
Sistema duplo de segurança:Desconector por sobrepressão, tecnologia autorregenerativa
Resfriamento natural a ar (ou resfriamento forçado a ar)
Instalação em ambientes internos
Aplicações típicas
Para correção do fator de potência
-- Filtragem de harmônicas
-- Melhorar a qualidade do fornecimento de energia
— Melhorar o fator de potência
Terminais
Terminais de clip
Montagem
Prisioneiro roscado na parte inferior do invólucro (torque máx. para M16 = 12 Nm)
Dados técnicos e especificações
| Características | |
| Capacitor nominal QR | 18kvar |
| Capacitância nominal CR | 3 ×40μF |
| Tolerância | –5% ~ +5% |
| Ligação | D (Delta) |
| Tensão RMS VR | 690V.CA |
| Tensão nominal VR | 975V.CA |
| Frequência nominal fR | 50 e 60 Hz |
| Corrente nominal IR | 15.0A |
| Corrente de surto IS | 6.27kA |
| Valores máximos | |
| Vmáx. | 1. 15UR |
| Imáx. | 1.8IR |
| IS | Até 200 • IR (A) |
| Ensaio dados | |
| VTT | 2. 15VN , durante 10 s |
| VTC | 2VN+2000 V CA ou 3000V CA , durante 10 s |
| *tan δ ( 100 Hz) | ≤ 2.0 x 10-3 |
| Dados de projeto | |
| Dimensões ( φD × A） | Conforme a tabela de especificações |
| Impregnação | Não PCB, preenchimento com resina: poliuretano macio resina resina tipo seco |
| Fixação | Roscado parafuso M16×25 |
| Máx.. torque (Al invólucro prisioneiro) | M16：12 Nm |
| Montagem posição | Somente no vertical posição |
| Veja “ Manutenção e Instalação Manual” para mais detalhes. Horizontal montagem comsuporte adicional da cabeça possível | |
Nm
| Terminais | |
| Grau de proteção | IP20 |
| Torque máx. | 6Nm |
| Seção transversal do terminal | 50mm2 |
| Corrente máxima do terminal | 100 A |
| Distância de escoamento (mín.) | ≥24 mm |
| Distância de isolamento (mín.) | ≥23 mm |

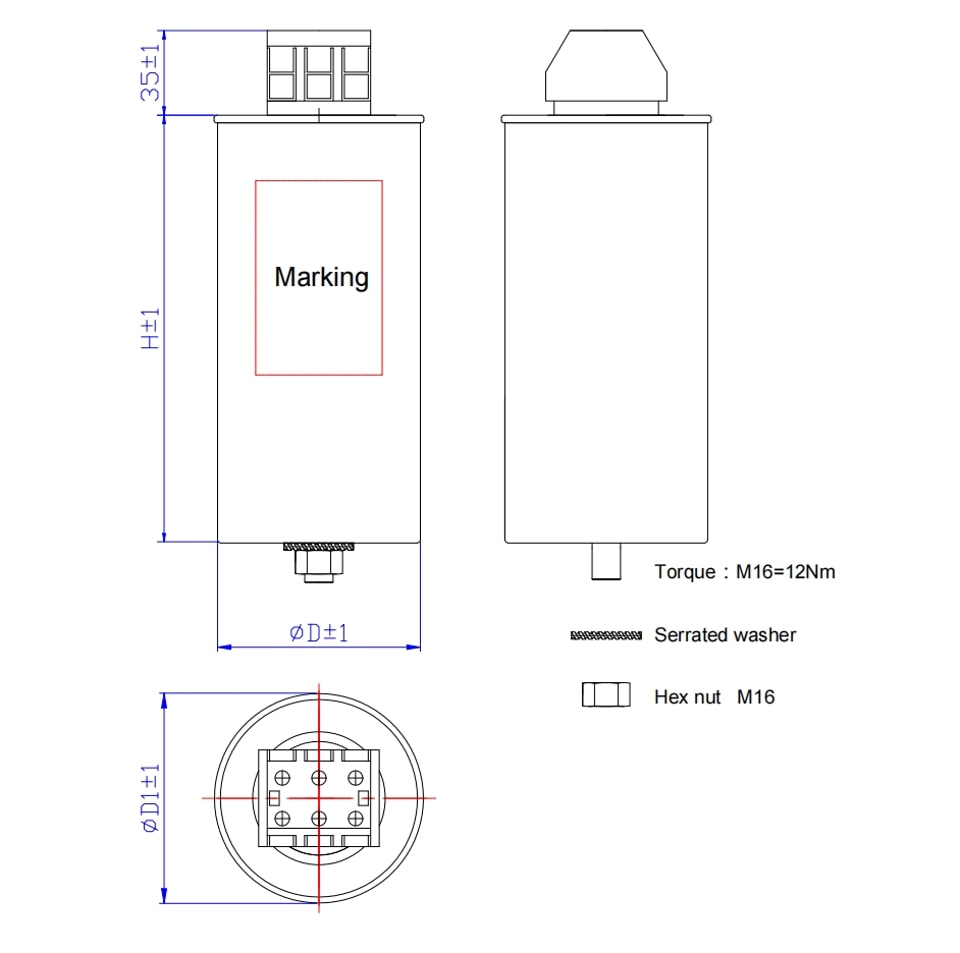

Desenho dimensional
.jpg)
.jpg)
.jpg)
.jpg)
