COMPONENTE DE POTÊNCIA
Resistor de chip de filme espesso SMD
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
Resistor de chip de filme espesso SMD
Este aviso aplica-se aos resistores de chip de filme espesso da série SCR, sem chumbo e sem halogênio, produzidos por nossa empresa.
Nossos produtos sem chumbo referem-se a eletrodos terminais que atendem aos requisitos RoHS e são livres de chumbo, enquanto o chumbo presente no material de vidro da camada resistiva é compatível
Em conformidade com a cláusula de exclusão de chumbo da RoHS.
Este produto pertence à série universal.
| tipo | Tensão nominal máxima | Tensão máxima de sobrecarga | T.C.R (ppm/℃) | Faixa de resistência | JUMPER (0Ω) | Faixa de temperatura de utilização | |
| F(±1%)/D(±0,5%) E-24、E-96 | J(±5%) E-24 | ||||||
| 0201 | 25 V | 50 V | ±400 | 1 Ω≦R＜9,1 Ω | 1 Ω≦R＜9,1 Ω | 50 mΩ MÁX. | -55℃ ~ +125℃ |
| ±200 | 10 Ω≤R≦10MΩ | 10 Ω≤R≦10MΩ | |||||
| 0402 | 50 V | 100V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | -55℃ ~ +155℃ |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0603 | 75V | 150V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 0805 | 150V | 300V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1206 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 1210 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | -55℃ ~ +155℃ |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2010 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||
| 2512 | 200V | 400V | ±100 | 10Ω≤ R＜1MΩ | --- | 50 mΩ MÁX. | |
| ±400 | 1 Ω≤ R＜9,1 Ω | 1 Ω≤ R＜9,1 Ω | |||||
| ±200 | 1MΩ≤ R≤ 10MΩ | 10Ω≤ R≤ 10MΩ | |||||

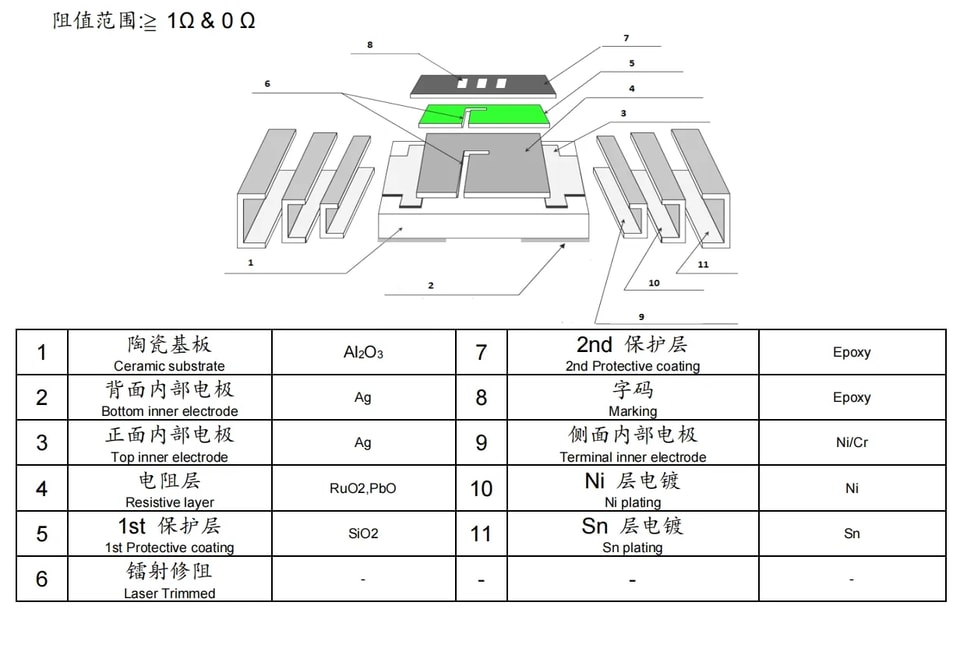

Diagrama estrutural
.webp)
Nenhum conteúdo adicional do produto está disponível.
