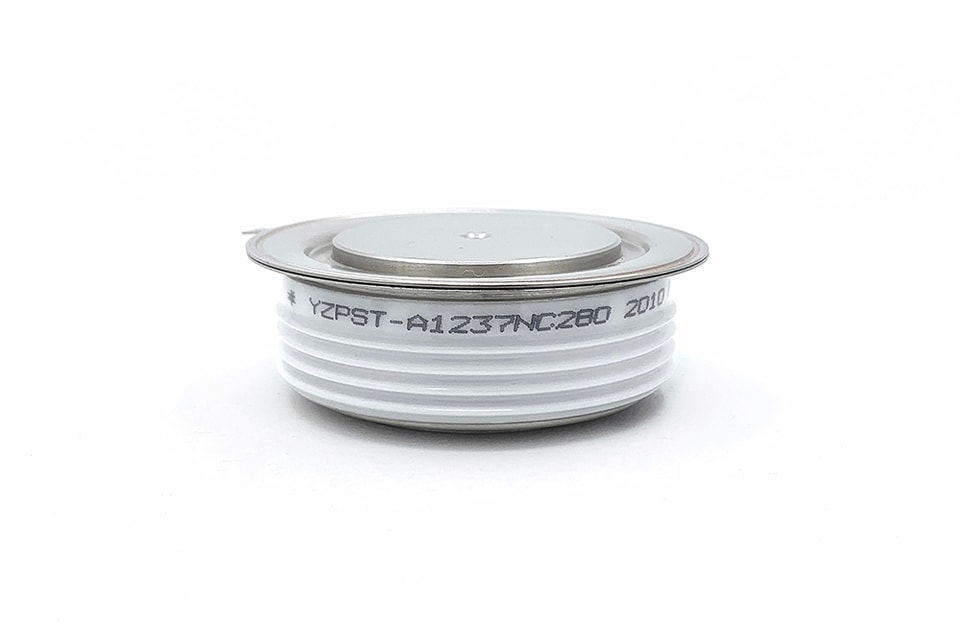

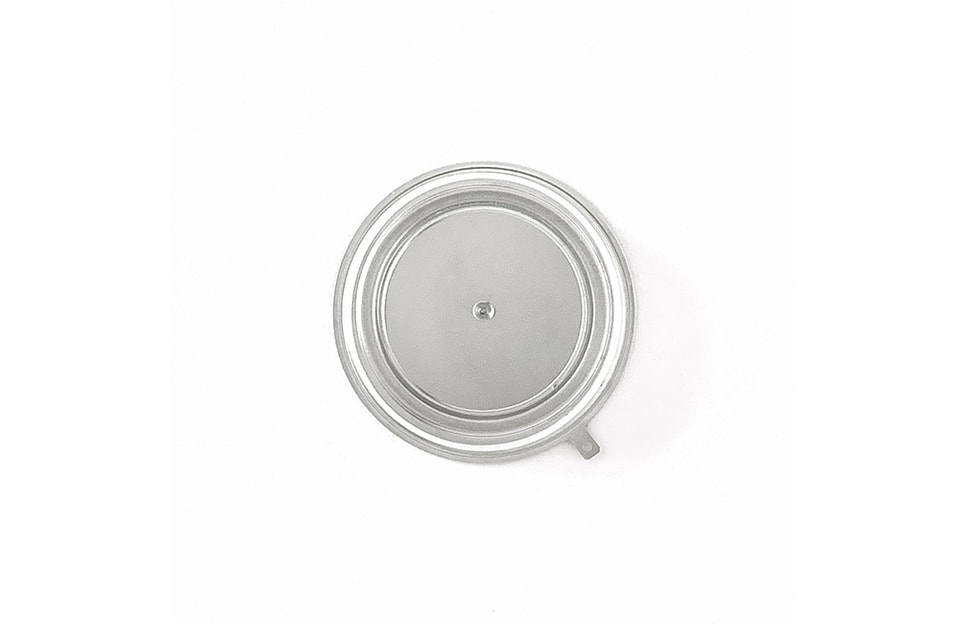

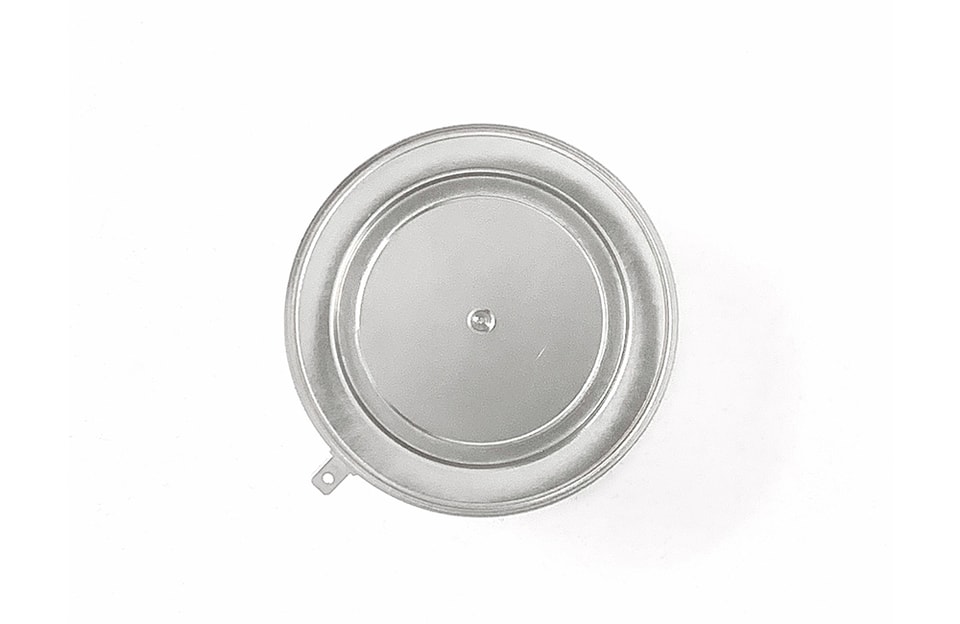

YZPST-A1237NC280
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Bloqueio - estado desligado
VDRM (1) | VDSM (1) | VRRM (1) | VRSM(1) |
2800 | 2800 | 30 | 30 |
VDRM = tensão de pico repetitiva em estado de bloqueio
VRSM = Tensão inversa de pico não repetitiva
Corrente de fuga reversa de pico repetitiva e corrente de fuga em estado de bloqueio | IRRM / IDRM | 10 mA 60 mA (3) |
Taxa crítica de elevação da tensão | dV/dt (4) | 3000 V/ms |
Todas as classificações são especificadas para Tj=25 °C, salvo
indicação em contrário.
(1) Todos os valores nominais de tensão são especificados para uma forma de onda senoidal aplicada de 50 Hz/60 Hz na faixa de temperatura de -40 a +125 °C.
(2) largura máxima de pulso de 10 ms
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para forma de onda linear e exponencial até 80% do VDRM nominal. Porta aberta. Tj = 125 °C.
(5) Valor não repetitivo.
(6) O valor de di/dt é estabelecido de acordo com a norma EIA/NIMA RS-397, seção 5-2-2-6. O valor definido será adicional ao obtido com um circuito snubber, composto por um capacitor de 0,2 F e uma resistência de 20 ohms em paralelo com o tiristor em teste.
Disparo
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Dissipação máxima de potência no gate | PGM | 30 | W | |||
Dissipação média de potência no gate | PG(AV) | 10 | W | |||
Corrente de pico do gate | IGM | - | A | |||
Corrente de gate necessária para disparar todas as unidades | IGT |
-
400
-
| mA mA mA | VD = 10 V; RL = 3 ohms; Tj = -40 °C VD = 10 V; RL = 3 ohms; Tj = +25 °C VD = 10 V; RL = 3 ohms; Tj = +125 °C | ||
Tensão de gate necessária para disparar todas as unidades | VGT |
-
3.0
-
| V V V | VD = 10 V; RL = 3 ohms; Tj = -40 °C VD = 10 V; RL = 3 ohms; Tj = 0-125 °C VD = VDRM nominal; RL = 1000 ohms; Tj = + 125 °C | ||
Tensão de pico negativa | VRGM | 10 | V |
Dinâmico
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Tempo de atraso | td | - | 1 | ms | ITM = 50 A; VD = VDRM nominal Pulso de gate: VG = 20 V; RG = 20 ohms; tr = 0,1 ms; tp = 20 ms | |
Tempo de desligamento (com VR = -50 V) | tq | - | 20 | ms | ITM = 1000 A; di/dt = 25 A/ms; VR ³ -50 V; dV/dt reaplicado = 20 V/ms linear até 80% do VDRM; VG = 0; Tj = 125 °C; ciclo de trabalho ³ 0,01% | |
Carga de recuperação reversa | Qrr | - | - | mC | ITM = 1000 A; di/dt = 25 A/ms; VR ³ -50 V |
* Para o valor máximo garantido, consulte a fábrica.
CARACTERÍSTICAS E CLASSIFICAÇÕES TÉRMICAS E MECÂNICAS
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Temperatura de operação | Tj | -40 | +125 | °C | ||
Temperatura de armazenamento | Tstg | -40 | +150 | °C | ||
Resistência térmica - junção para encapsulamento | RQ (j-c) |
-
-
| K/KW | Resfriado em ambos os lados Resfriamento de um lado | ||
Resistência térmica - encapsulamento para dissipador de calor | RQ (c-s) |
-
-
| K/KW | Refrigeração dupla face * Refrigeração de face única * | ||
Resistência térmica - junção ao dissipador | RQ (j-s) |
24
48
| K/KW | Refrigeração dupla face * Refrigeração de face única * | ||
Força de montagem | P | 19 | 26 | kN | ||
Peso | W | 510 | g | Sobre |
* Superfícies de montagem lisas, planas e lubrificadas
Sym | A | B | C | D | H |
mm | 75 | 47 | 66 | 3.5×3 | 26±1 |
