YZPST- SG25AA60
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
TMódulos de tiristor

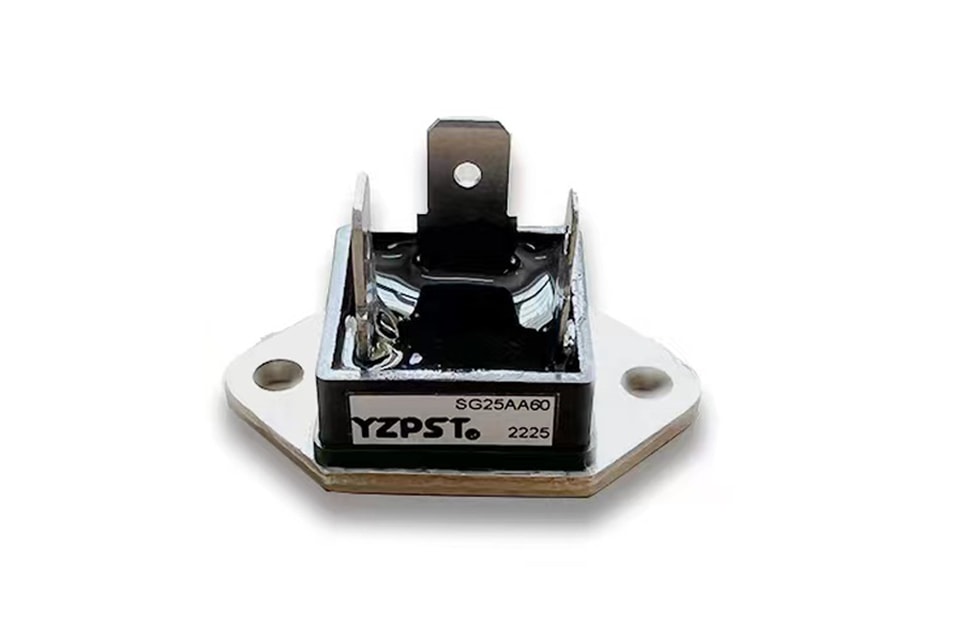

YZPST- SG25AA60
Características
Transferência de calor por base metálica isolada em cerâmica de nitreto de alumínio
Contatos de pressão em metal precioso para alta confiabilidade
Tiristor com gate amplificador
Típico Aplicaçãos
· Controle de motor CC
· Controle de temperatura
· Dimerização profissional da luz
Máximo Máximos
Ssímbolo | Condi | Classificaçãos | VUnid |
IT(AV) | Único fase ，meia onda ，sin180°condução ;TC=70°C | 25 | A |
ITRMS | Único fase ，meia onda ，sin180°condução | 39 | A |
ITSM | Tj= Tj MAX | 0.45 | kA |
I2t | Tj= Tj MAX | 1.04 | kA2S |
VDRM/VRRM | Tj= Tj MAX | 600 | V |
di/dt | não-repetitivo | 100 | A/us |
Véo | A.C. 1minuto/1S | 2000 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W | About | 23 | g |
Características elétricas Características
Ssímbolo | Condi | Classificaçãos | VUnid |
IDRM /IRRM | Em VDRM ，Único fase ，meia onda ，Tj= Tj MAX | 5 | mA |
VTM | Em-condução Corrente 78A ，Tj=25°C | 1.40 | V |
VT(TO) | Tj= Tj MAX | - | V |
T | Tj= Tj MAX | - | mΩ |
RK1G1 |
| - | Ω |
RK2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0.4VDRM ; ITM=ITAV | - | us |
tq | dvD/dt50V/us; Tj= Tj MAX; ITM=ITAV | - | us |
IGT/VGT | Tj=25°C ，IT=1A ，VD=6V | 40 / 3.0 | mA/V |
VGD | VD=67%VDRM | 0.2 | V |
DV/DT | VD=67%VDRM | 100 | V/us |
IA | Tj=25°C | 30 | mA |
IL | Tj=25°C | - | mA |
Rth(j-c) | Térmica resistência Junção a case; por módulo | 1.6 | °C /W |
Rth(c-h) | Térmica resistência case a o dissipador de calor; por módulo | - | K/W |
Desenho em contorno
.jpg)
