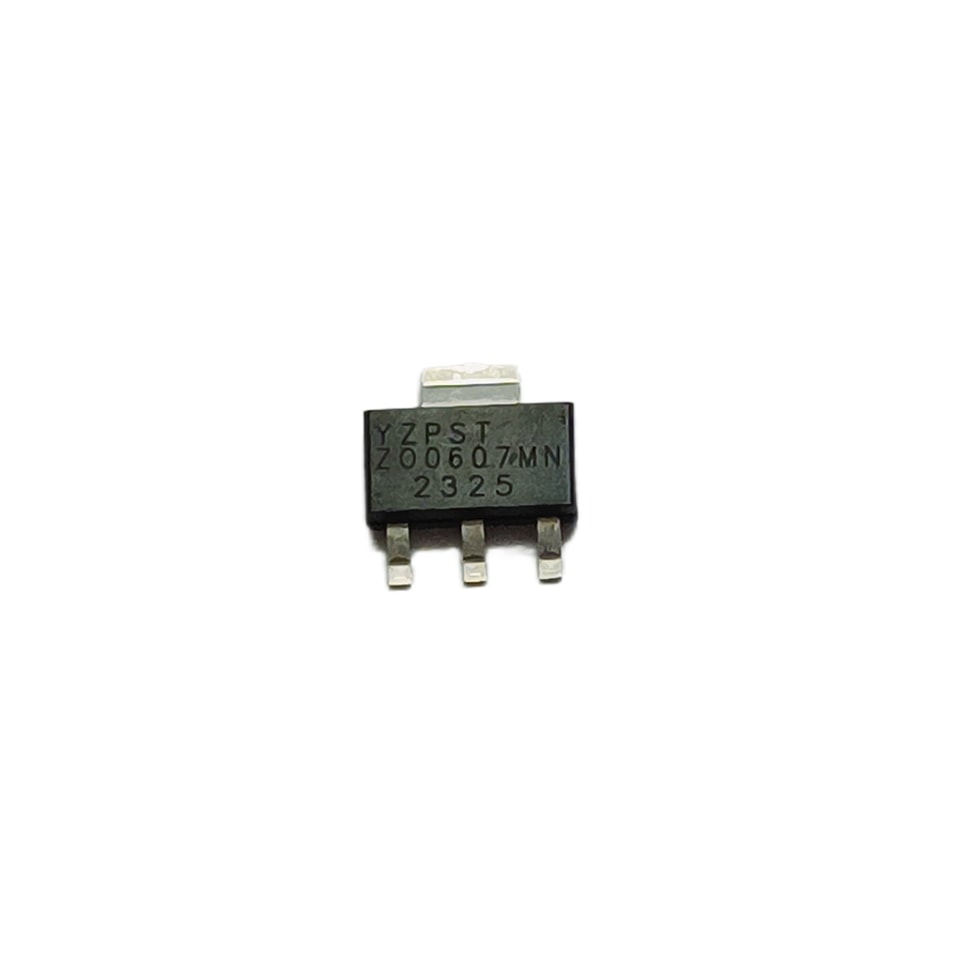

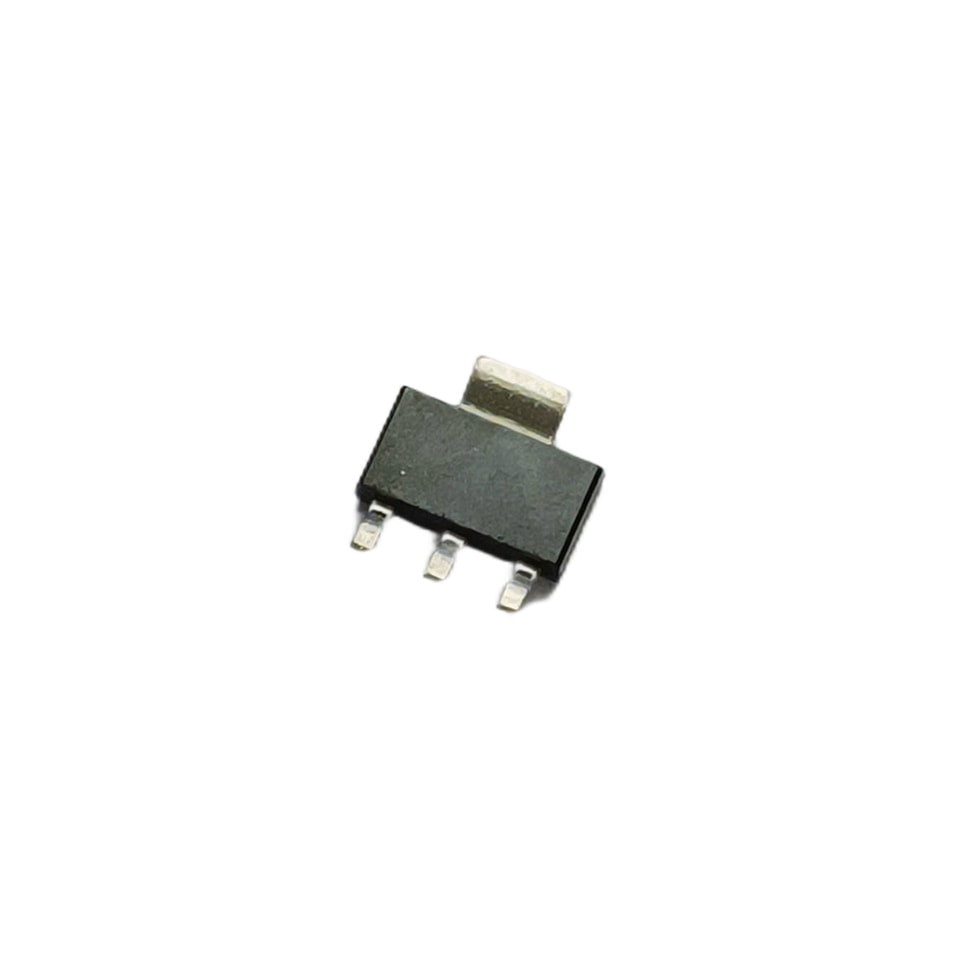

YZPST-ZO0607MN
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
DESCRIÇÃO:
Com baixa corrente de retenção e de disparo Z0607Os triacs da série são especialmente recomendados parauso em aplicações de média e baixa carga resistiva potência carga.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 0.8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.5 | V |
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES:
Parâmetro | Símbolo | Valor | Unidade | |
Armazenamento intervalo de temperatura da junção | Tstg | -40~150 | ℃ | |
Operação intervalo de temperatura da junção | Tj | -40~125 | ℃ | |
Tensão repetitiva de pico em estado de bloqueio (Tj=25℃) | VDRM | 600/800 | V | |
Pico repetitivo tensão reversatensão (Tj=25℃) | VRRM | 600/800 | V | |
Corrente RMS em condução | IT(RMS) | 0.8 | A | |
Surto não repetitivo pico em condução corrente (ciclo completo, F=50Hz) |
ITSM |
9 |
A | |
I2valor de t para fusão (tp=10 ms) | I2t | 0.45 | A2s | |
Gate médio de potência | PG(AV) | 0.1 | W | |
Pico da gate potência | PGM | 5 | W | |
RESISTÊNCIAS TÉRMICAS
Símbolo | Condição de teste | Valor | Unidade | |
Rth(j-c) |
junção a case(CA) | TO-92 | 75 |
℃/W |
SOT-223/SOT-23-2L | 45 | |||
SOT-89-2L | 60 | |||

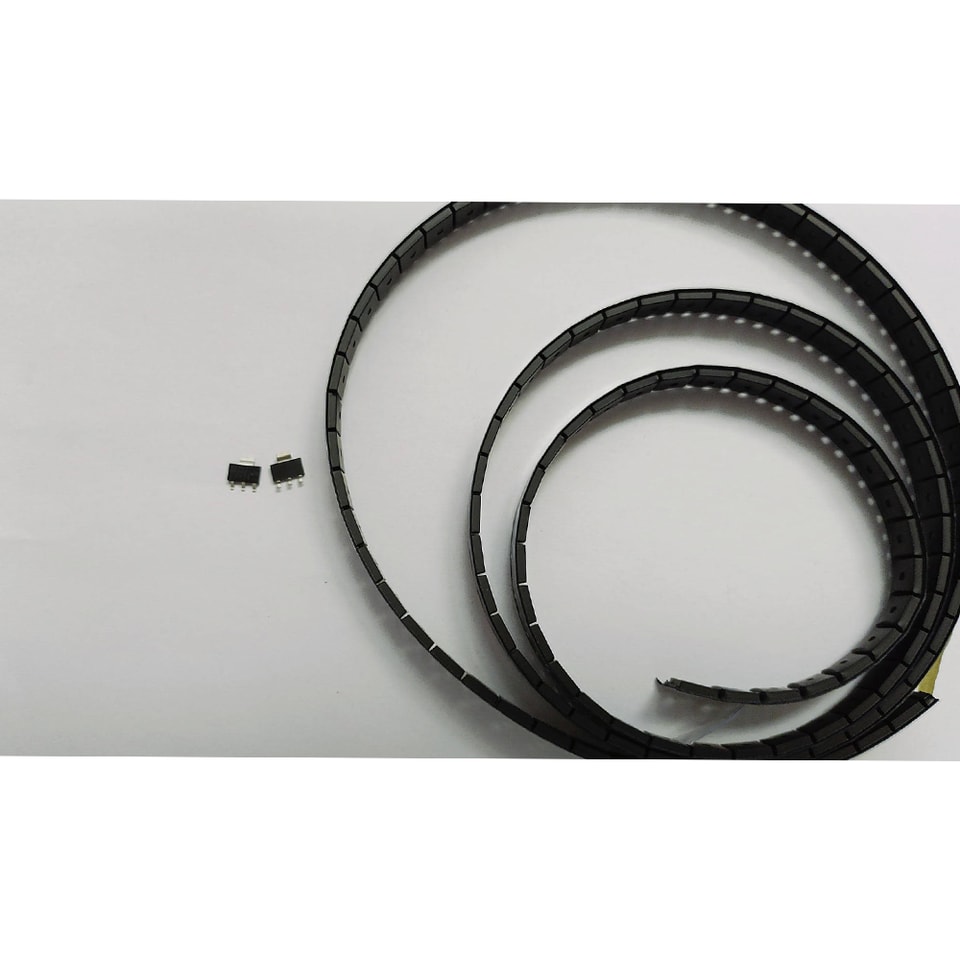

EMBALAGEM DADOS MECÂNICOS
