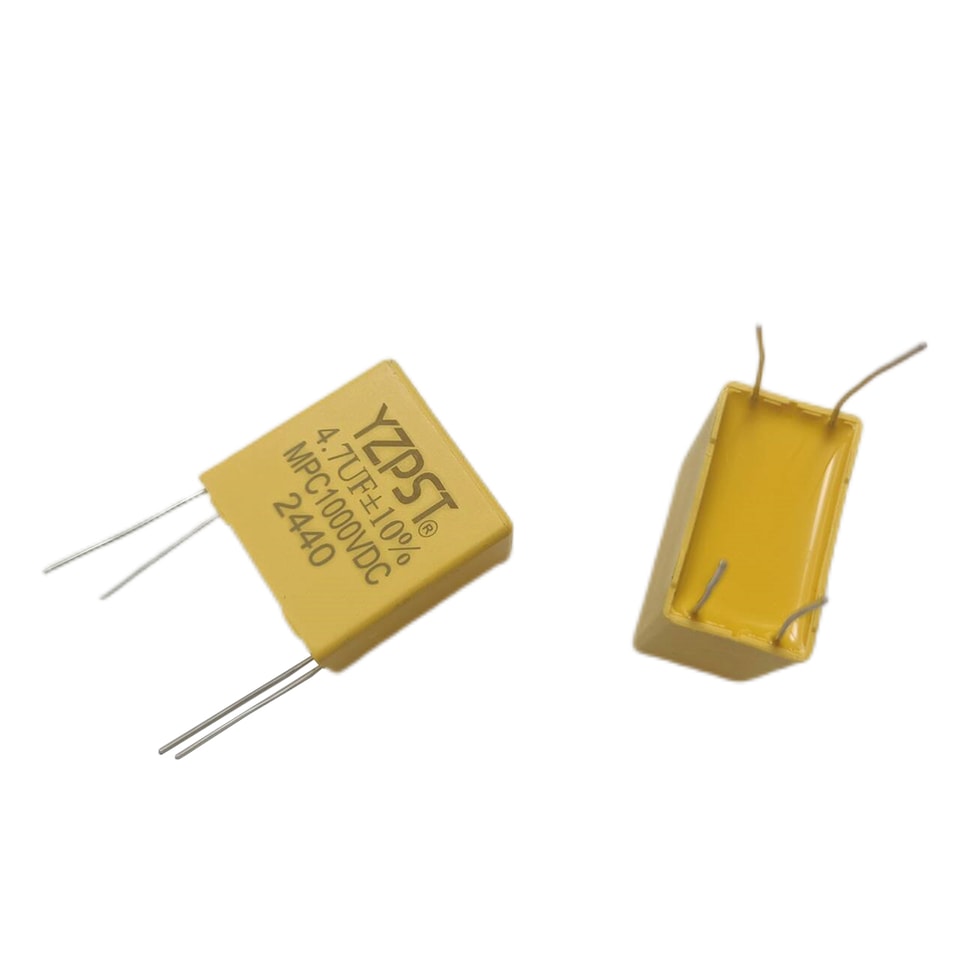

YZPST-MPC475K1000D01
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
CapacitorYZPST-MPC475K1000D01
DADOS DE REFERÊNCIA ESPECÍFICOS
DESCRIÇÃO | VALOR | CONDIÇÕES DE TESTE | ||
Capacit ance | Capacitância nominal | 4.7uF | Medição frequência: 1kHz±10% Medição tensão: 1Vrms.máx.. | |
Tolerância de capacitância | K=±10% | |||
Tensão | Tensão nominal | 1000Vdc | 1.6*UR Unidade:VDC (5 S em 20℃) | |
Rigidez dielétrica | ||||
Fator de dissipação (tangentede perdas) | FD≤0,2% 1KHz 1V FD≤0,2% 10KHz 1V | Medição frequência:1kHz±10% Medição tensão: 1Vrms.máx.. | ||
Resistência de isolamento | C≤0.33uF C＞0.33uF | IR≥30000MΩ IR*C≥5000S | medido na tensão nominal or menos que 100VDC 1 minuto em 20℃ e UR≤65% | |
（ESR） | <159mΩ <159mΩ <159mΩ | @ 1KHZ 25℃ @40KHZ 25℃ @ 100KHZ 25℃ | ||
（Irms） | 8A | @ 10 kHz 70℃ | ||
（Ipeak） | 600A |
| ||
（dv/dt） | >45v/us | @70℃ | ||
（Ut-t） | 1200VDC | Unidade:VDC ( 10 S em 20℃) | ||
（Ut-c） | 3000VDC | Unidade:VAC (60S em 20℃) | ||
100000H | @Un T=70℃ | |||
≤100adequado |
| |||
<2000M |
| |||
Categoria climática | 40/85/21 |
| ||
Norma de referência | IEC61071 GB/T17702 |
| ||
|
| |||
CARACTERÍSTICAS:
Construção não indutiva e autorregenerativa
Suporta sobretensões.
Características físicas e ambientais superiores.4. APLICAÇÃO:
Snubber IGBT DC-LINK
Amplamente utilizado em dispositivos de eletrônica de potência em circuitos ressonantes série/paralelo;
Amplamente utilizado em equipamentos de eletrônica de potência para proteção por absorção de picos de tensão e de corrente;

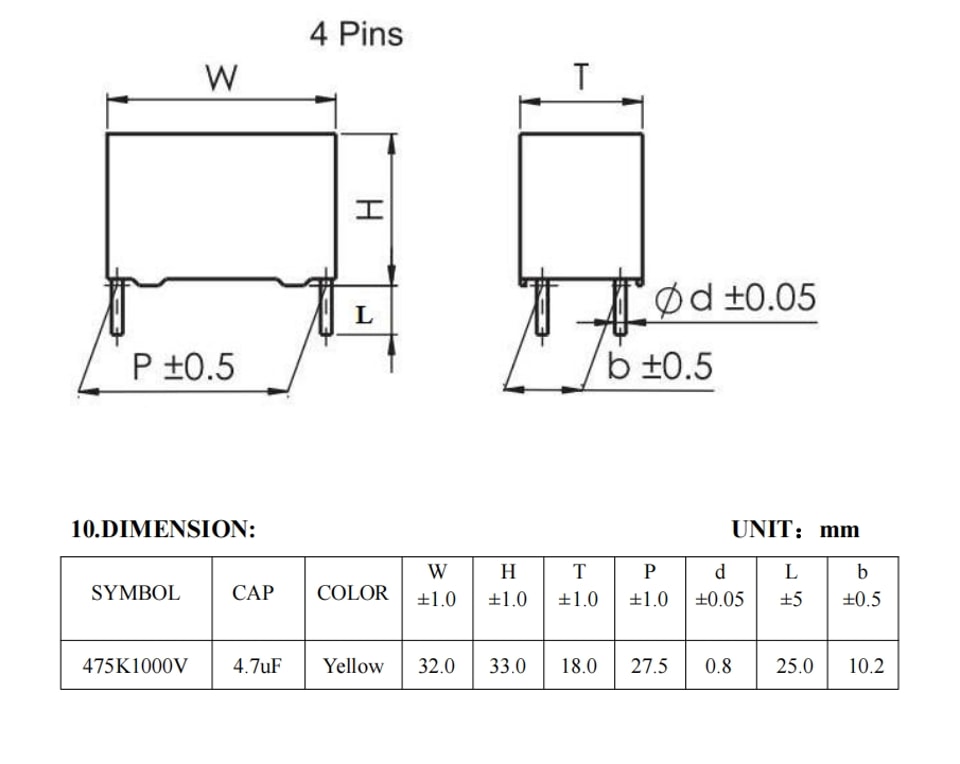

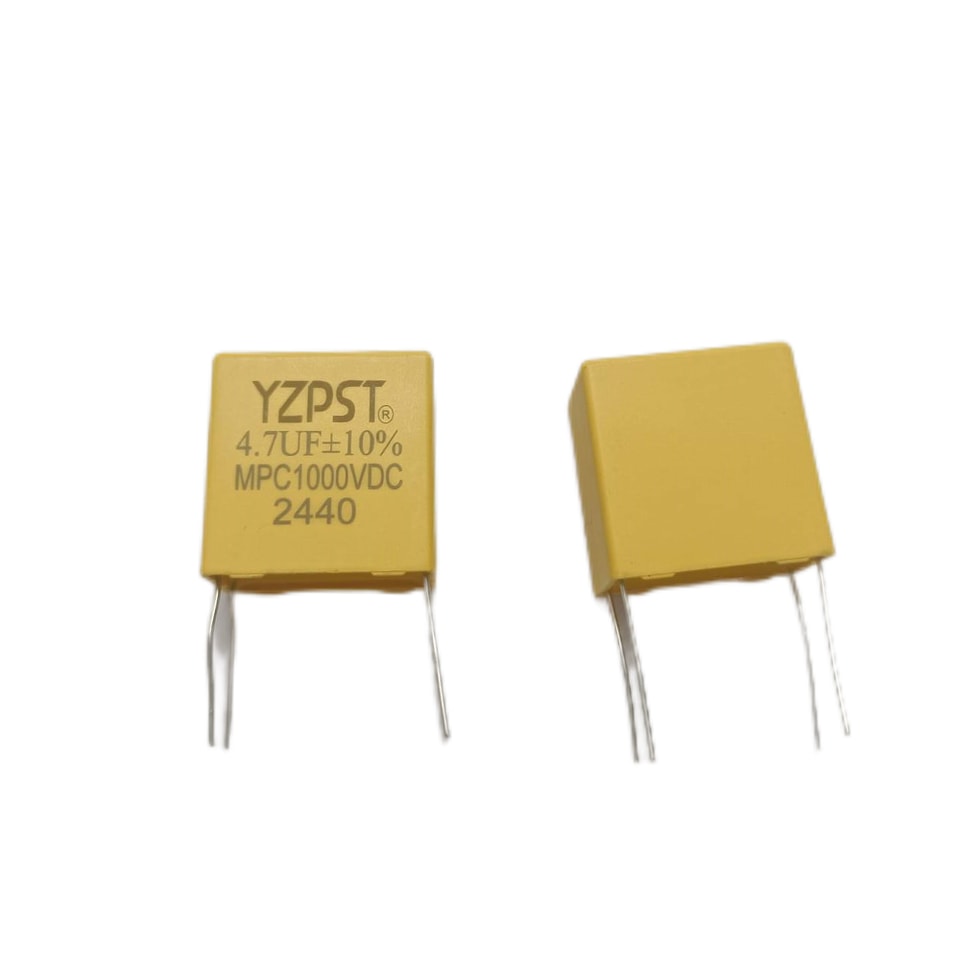

MARCAÇÃO:
A marcação em cada capacitor inclui:
Capacitância nominal: por exemplo, 475
Tensão nominal: por exemplo, 1000V
Tolerância de capacitância: por exemplo, K
Símbolo do fabricante: JIMSON (JS).
Marcação na embalagem
Cada unidade da embalagem deve conter o tipo, a classificação, a quantidade e a data de fabricação, o local de fabricação e o nome do fabricante
EXPLICAÇÃO DA TERMINOLOGIA IMPORTANTE:
Capacitância nominal
O valor da capacitância nominal em picofarad é expresso por um número de três dígitos; os dois primeiros dígitos são algarismos significativos e o último dígito especifica o número de zeros a seguir.
Exemplo: 224 indica 220.000 pF ou 0,22 uF
225 indica 2.200.000 pF ou 2,2 uF
UNIDADE DE CAPACITÂNCIA:
1F = 1.000 mF = 1.000.000 uF = 1.000.000.000 nF = 1.000.000.000.000 pF
Tolerância de capacitância
A tolerância é a capacitância real admissível em relação à capacitância nominal e é definida em percentagem.
Símbolo da tolerância mostrado:
F=±1% G=±2% J=±5% K=±10% M=±20% N=±30%
