YZPST-MKPH630VAC
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

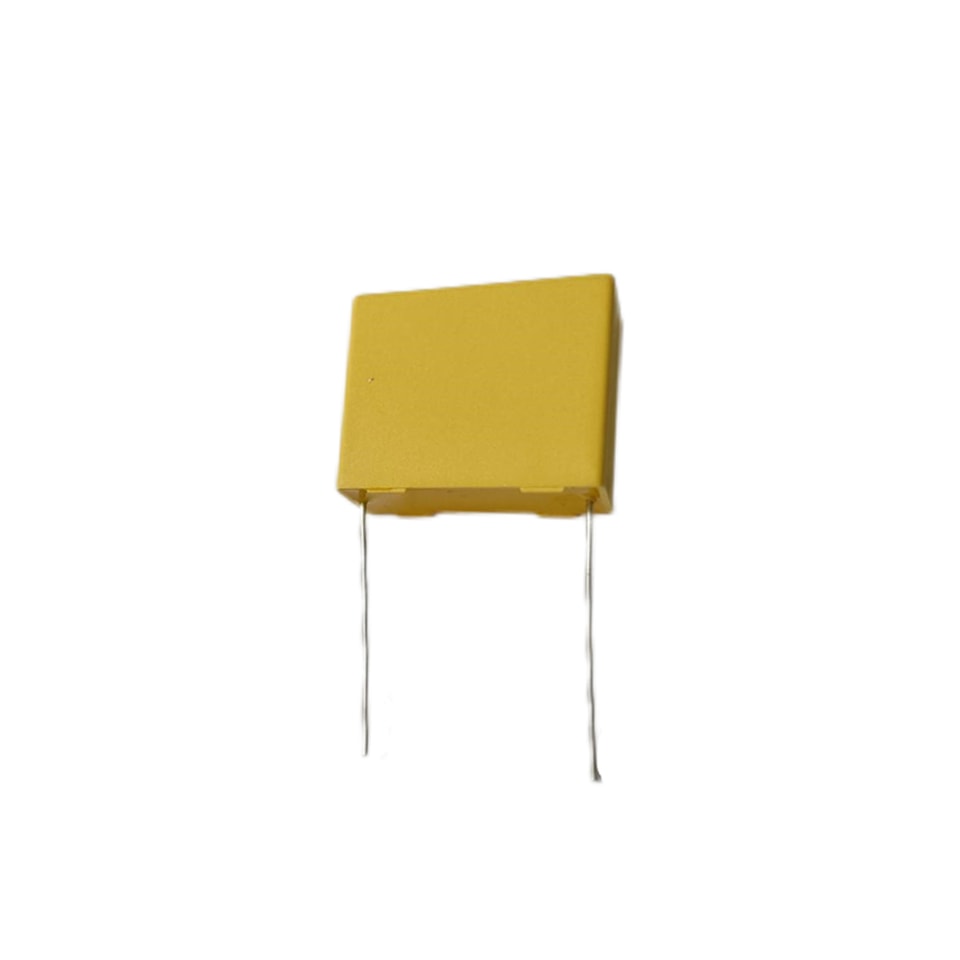

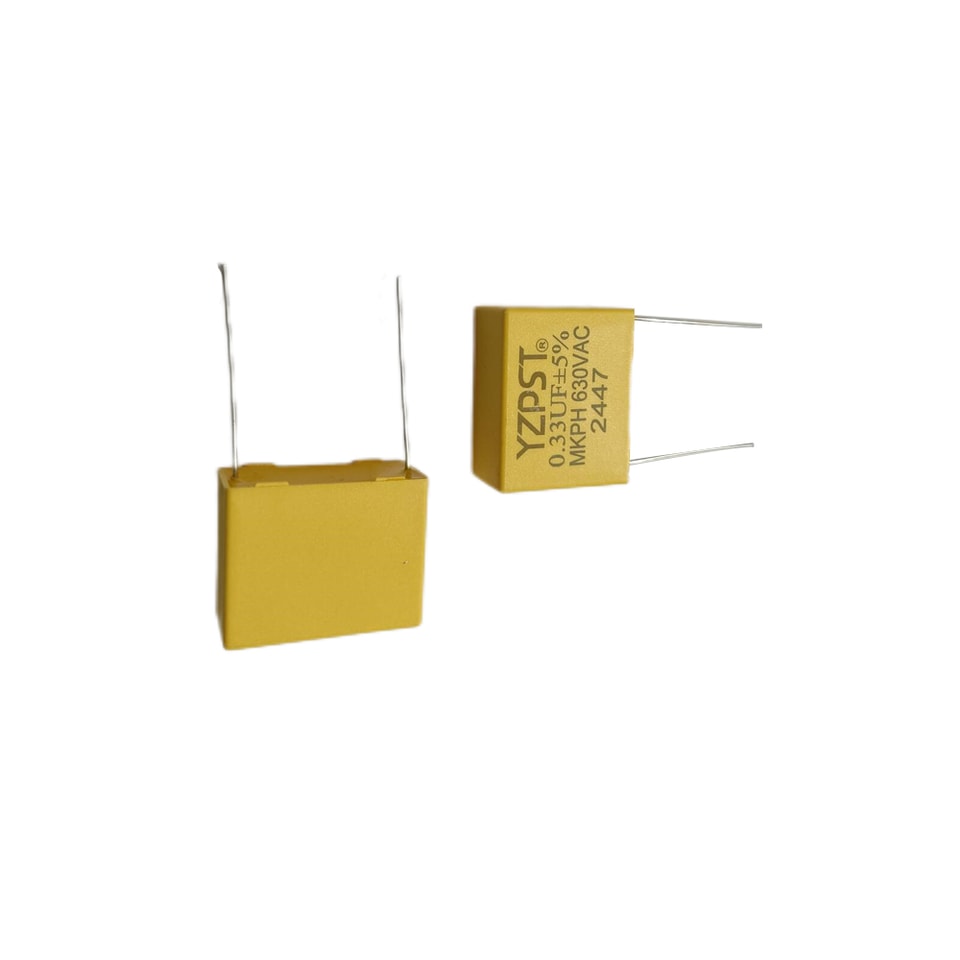

YZPST-MKPH630VAC capacitor
DADOS DE REFERÊNCIA ESPECÍFICOS
DESCRIÇÃO | VALOR | CONDIÇÕES DE TESTE | ||
Capacit ance | Capacitância nominal | 0.33uF | Medição frequência: 1kHz±10% Medição tensão: 1Vrms. | |
Tolerância de capacitância | J=±5% | |||
Tensão | Tensão nominal | 630VAC | 1.6*1.4*UR Unidade:VDC (5 S em 20℃) | |
Rigidez dielétrica | ||||
Fator de dissipação (tangentede perdas) | FD≤0. 1% 1KHz 1V FD≤0,2% 10KHz 1V | Medição frequência:1kHz±10% Medição tensão: 1Vrms. | ||
Resistência de isolamento | C≤0.33uF C＞0.33uF | IR≥30000M Ω IR*C≥5000S | medido na tensão nominal or menos que 100VDC 1 minuto em 20℃ e UR≤65% | |
（Ut-t） | 1.6*U | Unidade:VDC (10 S em 20℃) | ||
（Ut-c） | 3000VDC | Unidade:VAC (60S em 20℃) | ||
≤100adequado |
| |||
<2000M |
| |||
Categoria climática | 40/85/21 |
| ||
Norma de referência | IEC61071 GB/T17702 |
| ||
（Irms） | 20A | 70℃ | ||
CARACTERÍSTICAS:
Construção não indutiva e autorregenerativa
Suporta sobretensões.
Excelentes características físicas e ambientais.
APLICAÇÕES:
IGBT
Snubber para IGBT
Amplamente utilizado em dispositivos de eletrônica de potência em circuitos ressonantes série/paralelo;
Amplamente utilizado em equipamentos de eletrônica de potência para proteção por absorção de tensão de pico e corrente de pico;

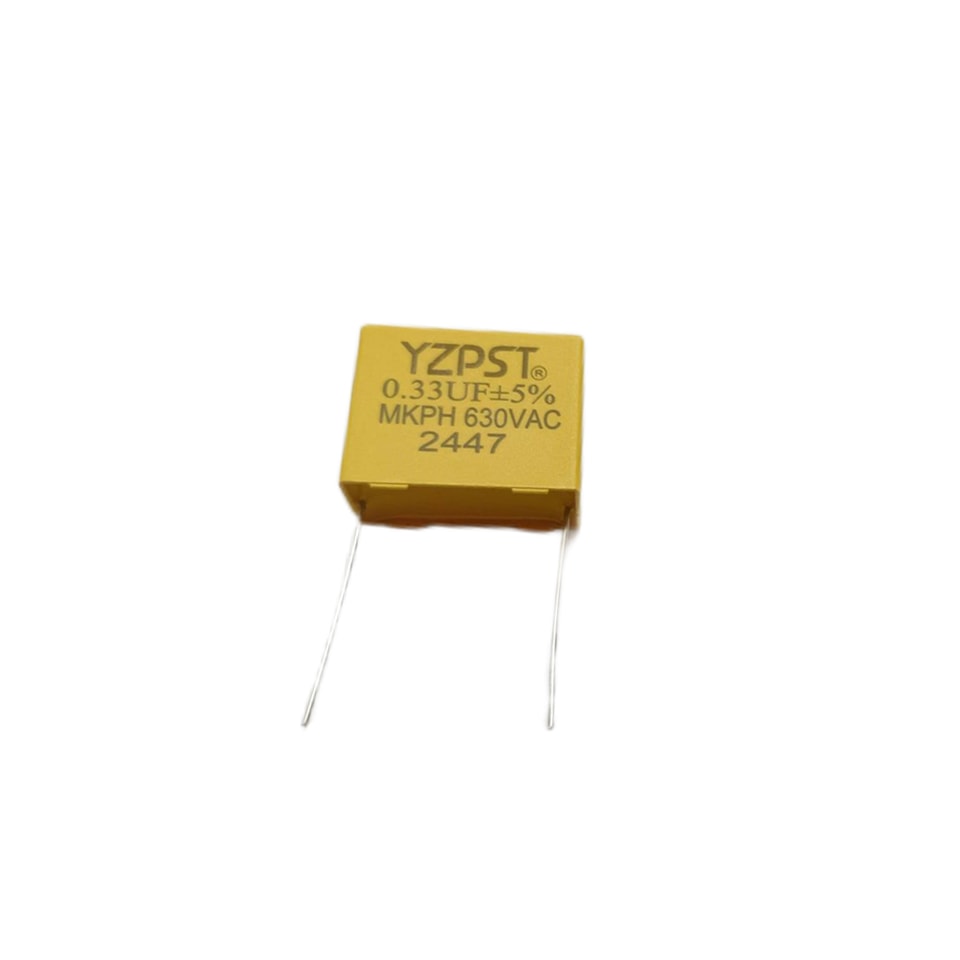

MARCAÇÃO:
YZPST
- 33 uF ±5% MKPH630VAC
Marcação: em cada capacitor individual, inclui:
Capacitância nominal: por exemplo, 334
Tensão nominal: por exemplo, 630VAC
Tolerância de capacitância: por exemplo, J
Símbolo do fabricante: YZPST.
Marcação na embalagem
Cada unidade da embalagem deve conter o tipo, a classificação, a quantidade e a data de fabricação, o local de fabricação e o nome do fabricante
6. EXPLICAÇÃO DA TERMINOLOGIA IMPORTANTE:
Capacitância nominal
O valor da capacitância nominal em picofarad é expresso por um número de três dígitos; os dois primeiros dígitos são algarismos significativos e o último dígito especifica o número de zeros a seguir.
Exemplo: 224 indica 220.000 pF ou 0,22 uF
225 indica 2.200.000 pF ou 2,2 uF
UNIDADE DE CAPACITÂNCIA:
1F = 1.000 mF = 1.000.000 uF = 1.000.000.000 nF = 1.000.000.000.000 pF

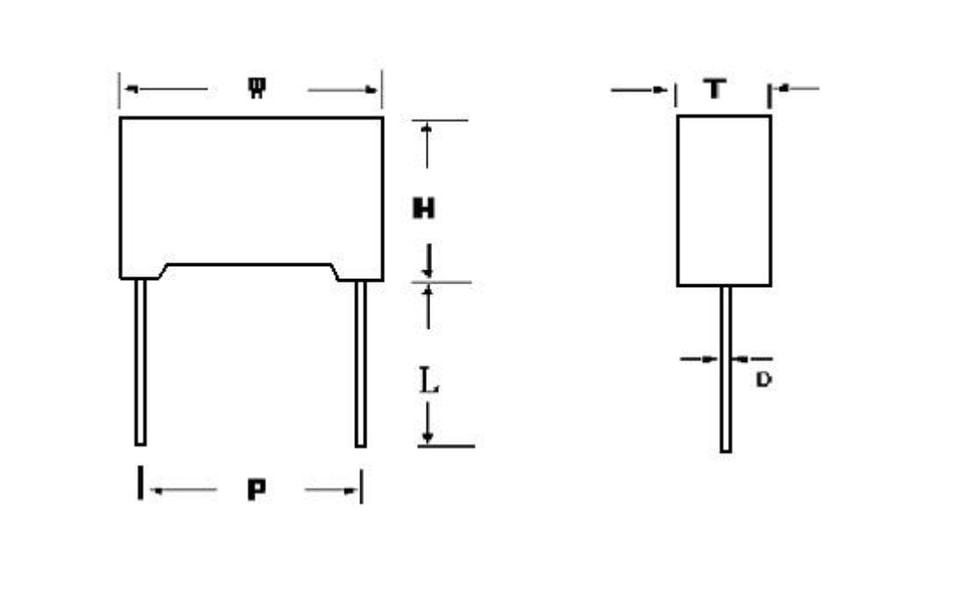

DESENHO ESQUEMÁTICO:
