P/N: Série YZPST-BT139 Triacs de 16 A

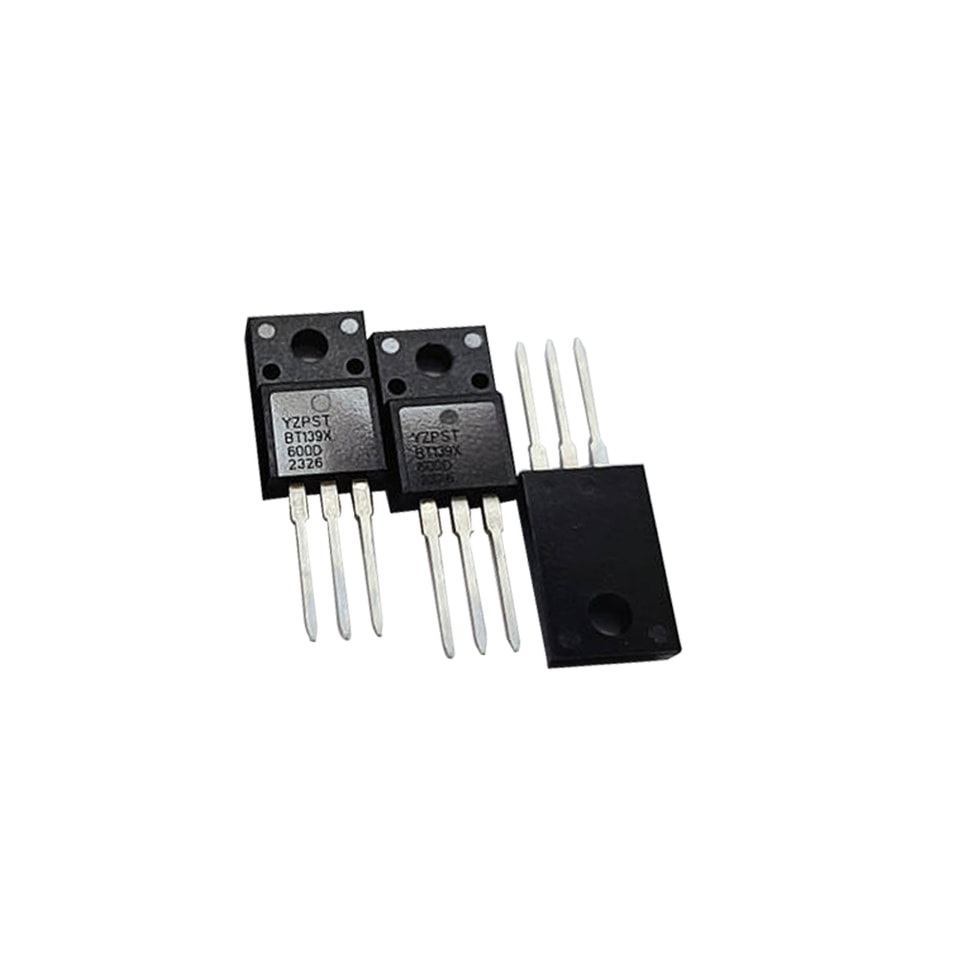

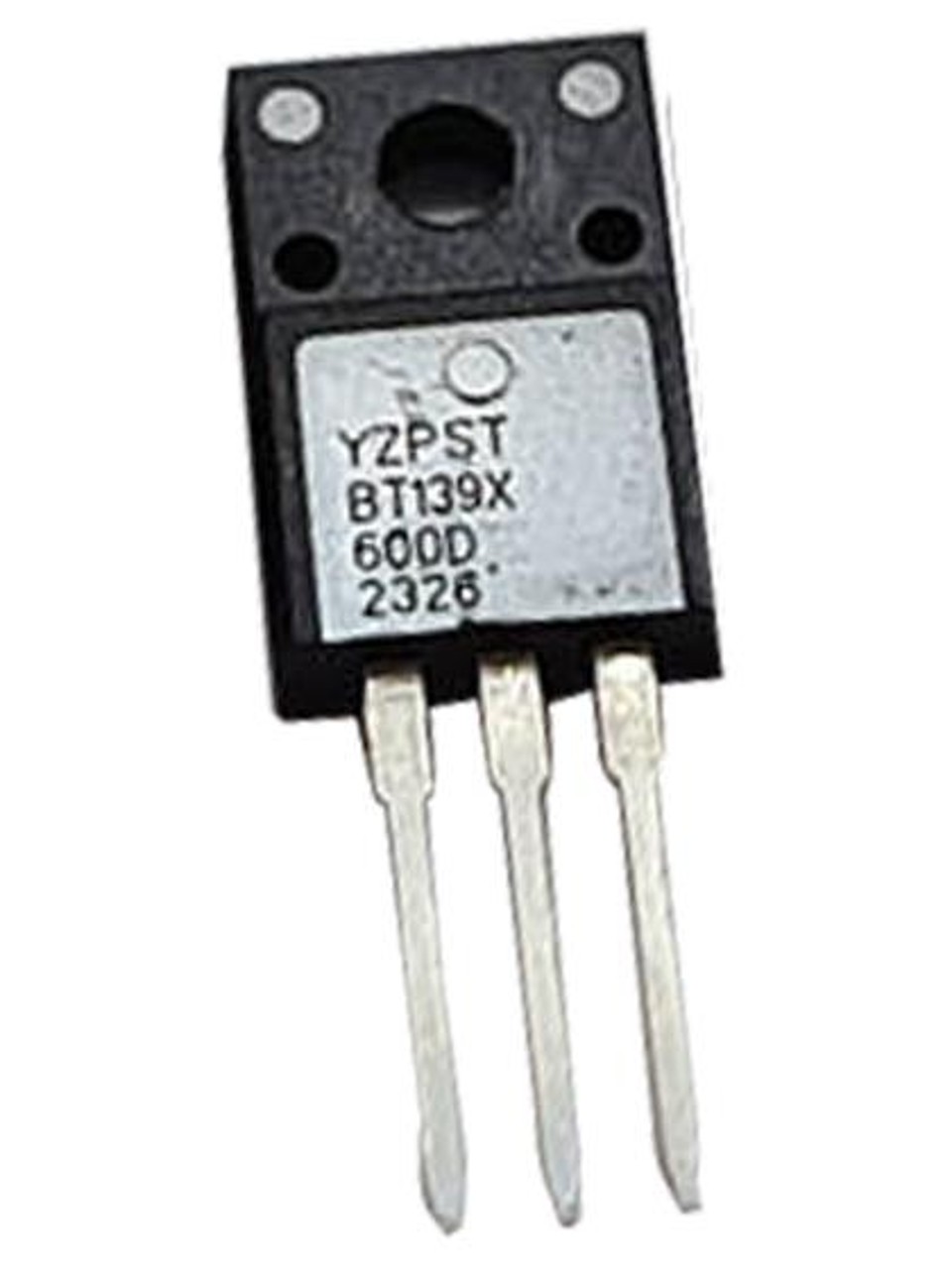

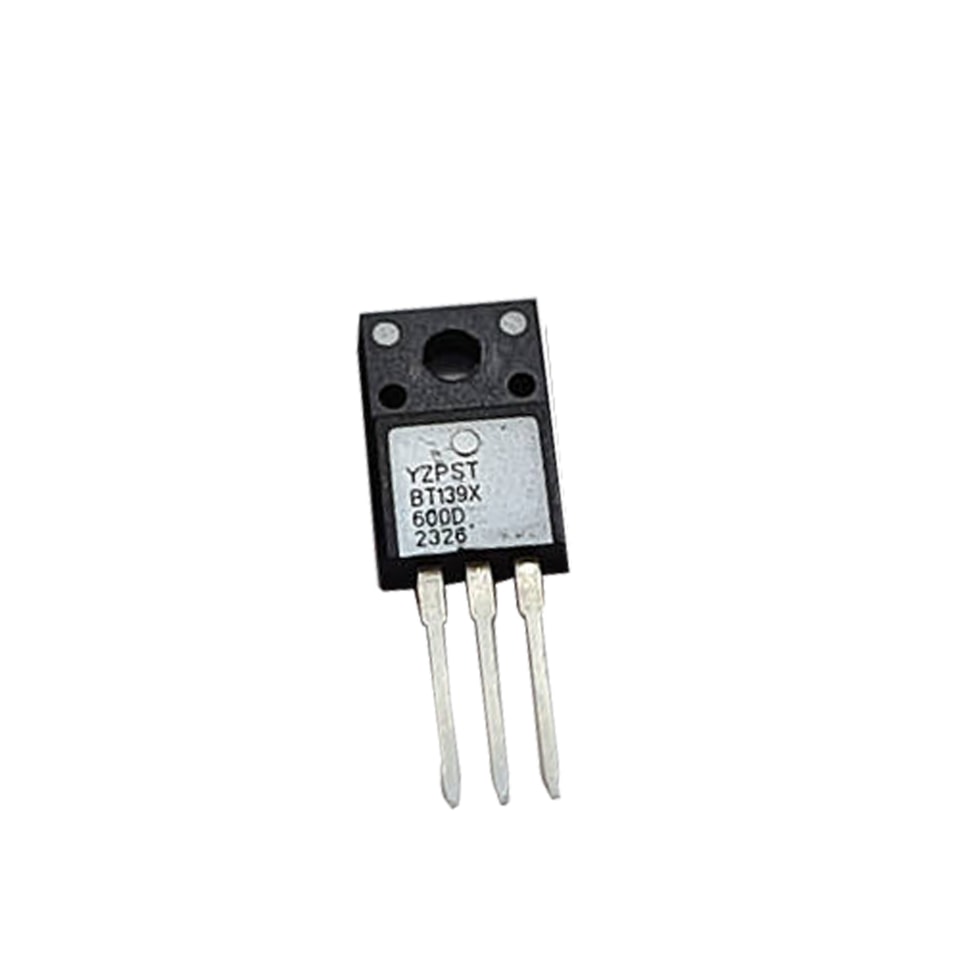

YZPST-BT139X-600D
DESCRIÇÃO:
Com baixa corrente de manutenção e de disparo, BT139Os triacs da série são especialmente recomendados para uso em cargas de potência de média e baixa resistência.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,6 | V |
ABSOLUTO MÁXIMOS CLASSIFICAÇÕES:
| Parâmetro | Símbolo | Valor | Unidade | |
| Armazenamento intervalo de temperatura da junção | Tstg | -40~150 | ℃ | |
| Operação intervalo de temperatura da junção | Tj | -40~125 | ℃ | |
| Tensão repetitiva de pico em estado de bloqueio (Tj=25℃) | VDRM | 600/800 | V | |
| Pico repetitivo tensão reversatensão (Tj=25℃) | VRRM | 600/800 | V | |
| Corrente RMS em condução | IT(RMS) | 16 | A | |
| Surto não repetitivo pico em condução corrente | ||||
| (ciclo completo, F=50Hz) | ITSM | 140 | A | |
| I2valor de t para fusão (tp=10 ms) | I2t | 98 | A2s | |
| Taxa crítica de elevação de em condução corrente do coletor (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Pico da gate corrente do coletor | IGM | 2 | A | |
Dissipação média de potência do gate | PG(AV) | 0.5 | W |
Potência de pico do gate | PGM | 5 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25℃ salvo especificação em contrário)
| Parâmetro | Valor | ||||||
| Condição de teste | Quadrante | D | E | F | Unidade | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | mA | ||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MÍN | 0.2 | V | ||
| IA | IT100mA | MAX | 10 | 20 | 40 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 15 | 30 | 50 | ||||
| IL | IG=1,2IGT | Ⅱ | MAX | 20 | 40 | 70 | mA |
| VD=0,66×VDRM Tj=125℃ abertura da gate | |||||||
| dV/dt | MÍN | 20 | 50 | 100 | V/ µs | ||
RESISTÊNCIAS TÉRMICAS
| Símbolo | Condição de teste | Valor | Unidade | |
| TO-220C | 1.3 | |||
| Rth(j-c) | junção a case(CA) | TO-220A(Ins) | 2 | ℃/W |

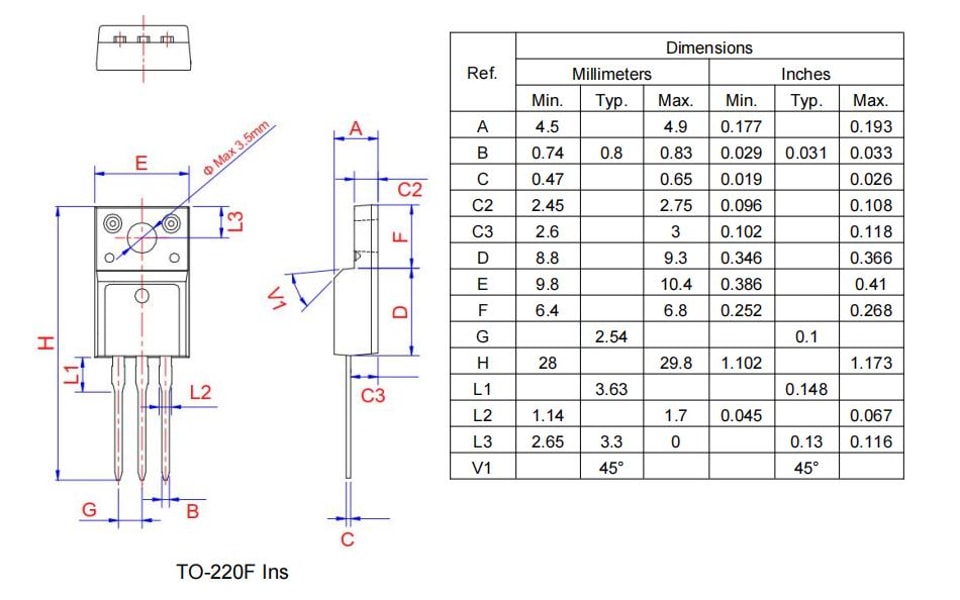

EMBALAGEM DADOS MECÂNICOS
Nenhum conteúdo adicional do produto está disponível.
.jpg)
.jpg)
