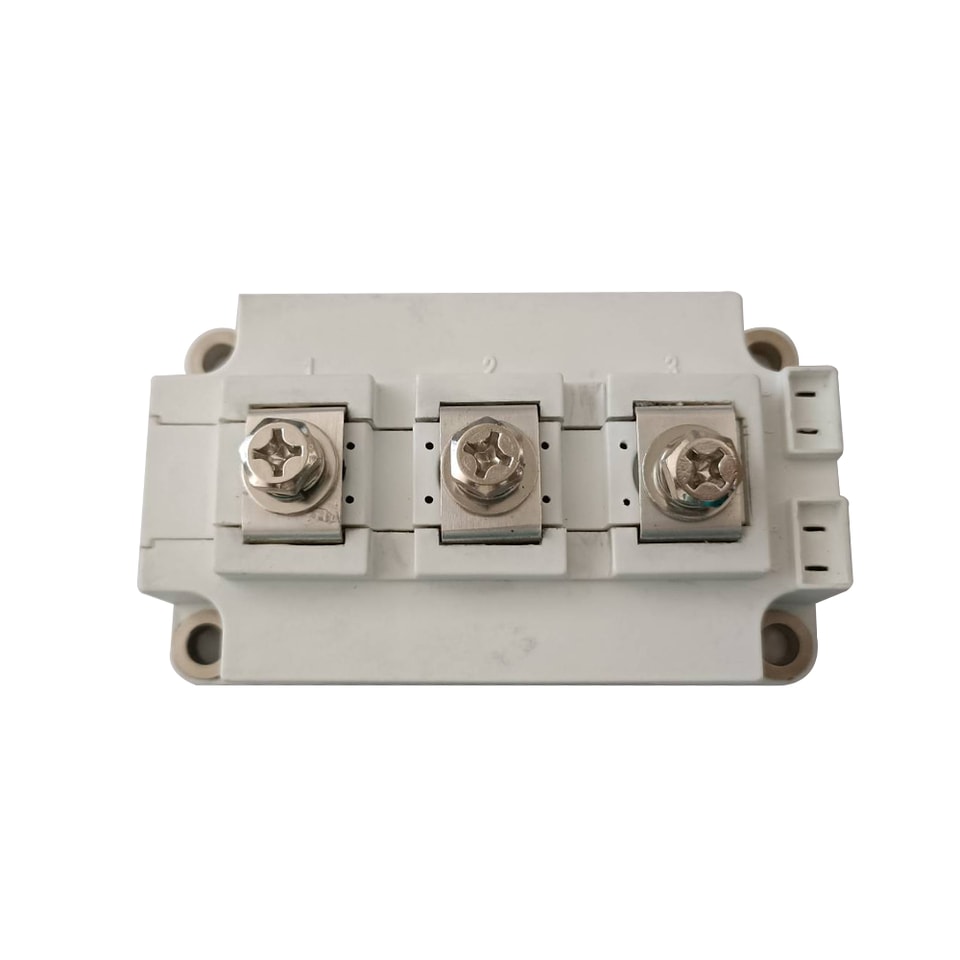

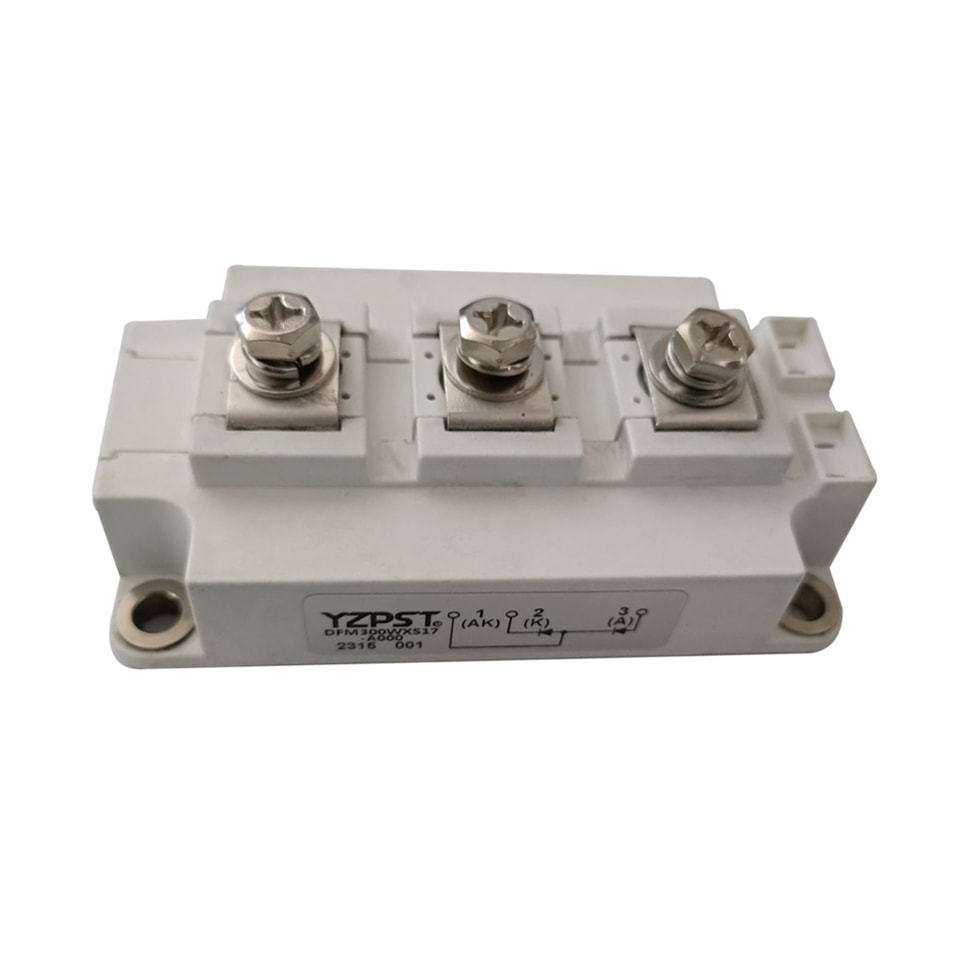

YZPST-DFM3000WXS17-A000
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Módulos de diodo rápido P/N：YZPST-DFM3000WXS17-A000
Características

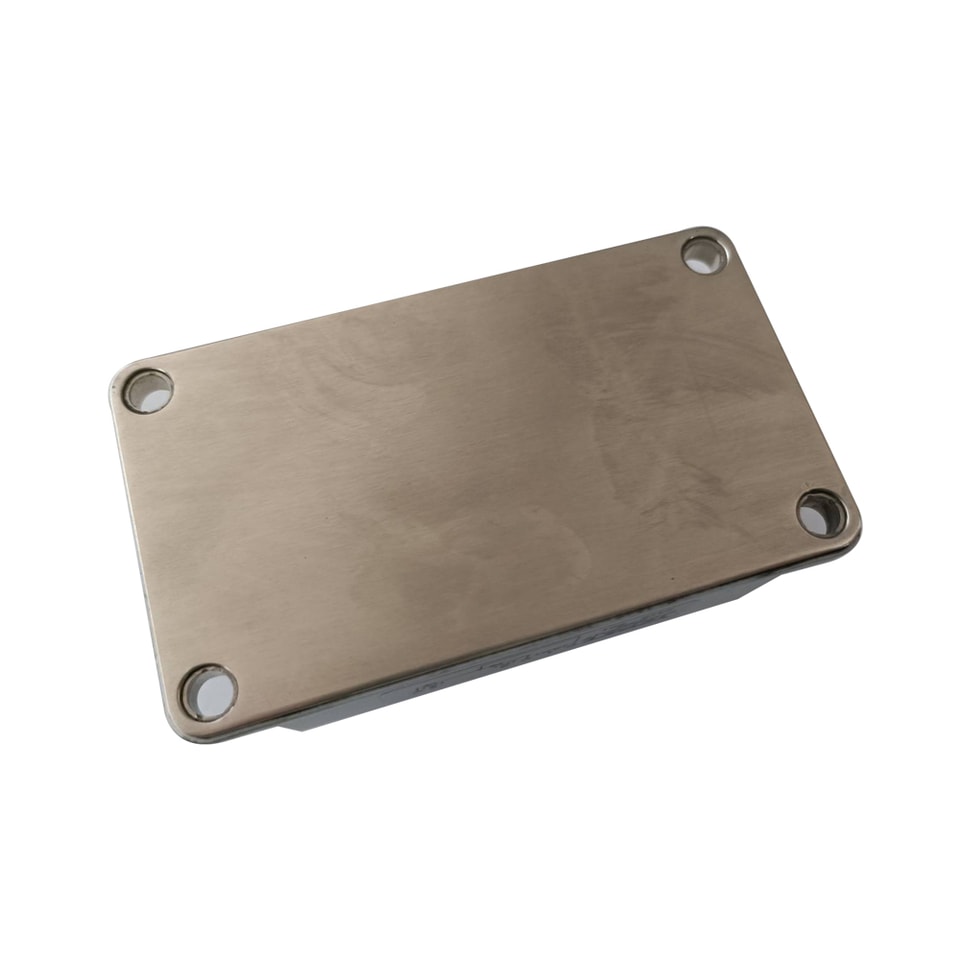

- Transferência de calor através de base metálica isolada em cerâmica de óxido de alumínio
- Juntas soldadas rígidas para alta confiabilidade
- Reconhecido pela UL
Aplicações típicas
- Retificador para aplicações em acionamentos
- Retificadores para UBS
- Carregadores de bateria
BLOQUEIO
Símbolo | Condição | Máximos | Unidade |
VRRM VRSM | Tj= TjMáx. | 1700 1800 | V |
IRRM | Em VRRM，monofásico，meia onda，Tj= TjMáx. | 10 | mA |
VISOL | 50 Hz, 1 S/1 MIN | 4800/4000 | V |
CONDUZINDO
Símbolo | Condição | Máximos | Unidade |
IF(AV) | TC=65°C; seno de 180° | 300 | A |
IF(RMS) | TC=82°C; seno de 180° | - | A |
IFSM | Tj= TjMáx.; t = 10 ms (50 Hz); senoidal | 2449 | A |
I2t | Tj= TjMáx.; t = 10 ms (50 Hz); senoidal | 30 | kA2S |
VF(TO) | Tj = Tj Máx. | - | V |
rF | Tj = Tj Máx. | - | mΩ |
VFM | Corrente em condução 300 A, Tj=125°C | 2.05 | V |
Trr | Tj = 25 °C IF =400 A – di/dt = 2250 A/µs VR =900 V | 900 | ns |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
Rth(j-c) | Por módulo | 0.10 | °C /W |
Rth(c-h) | Por módulo | 0.015 | °C /W |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
M | torque de montagem | 5 | Nm |
torque do terminal | 5 | Nm | |
W |
| - | g |
.jpg)
.jpg)
