COMPONENTE DE POTÊNCIA

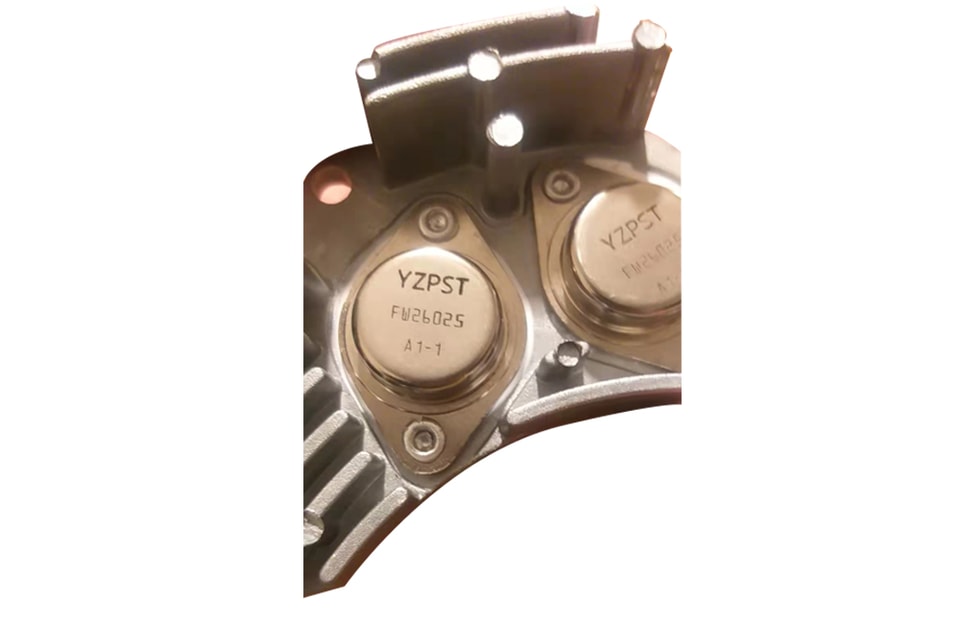

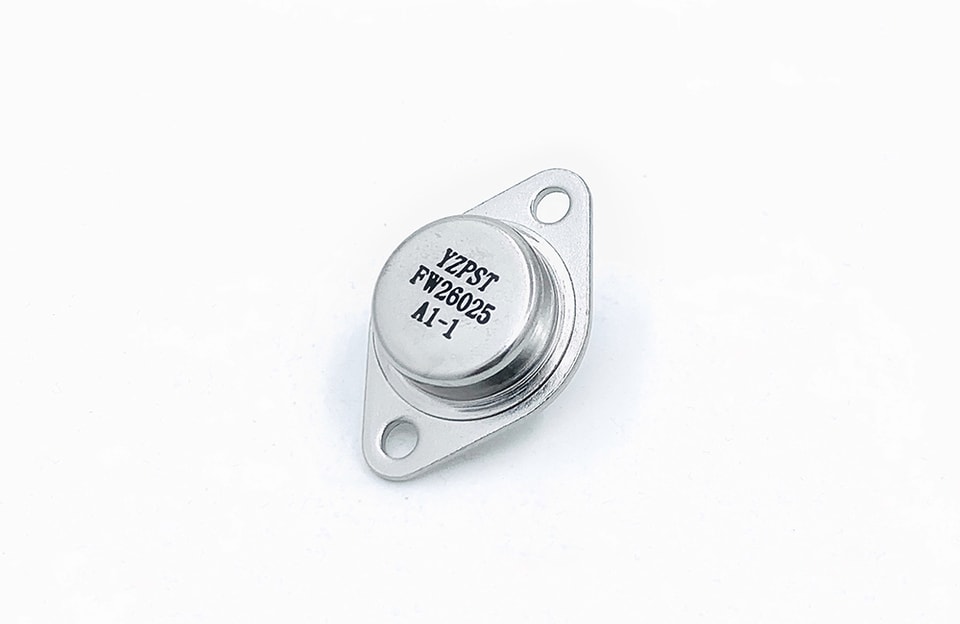

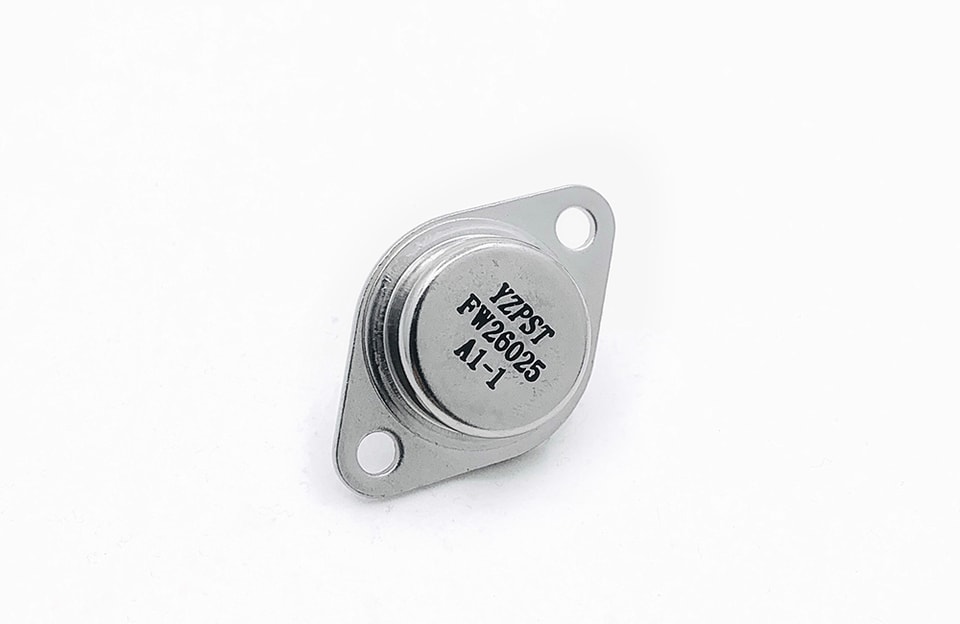

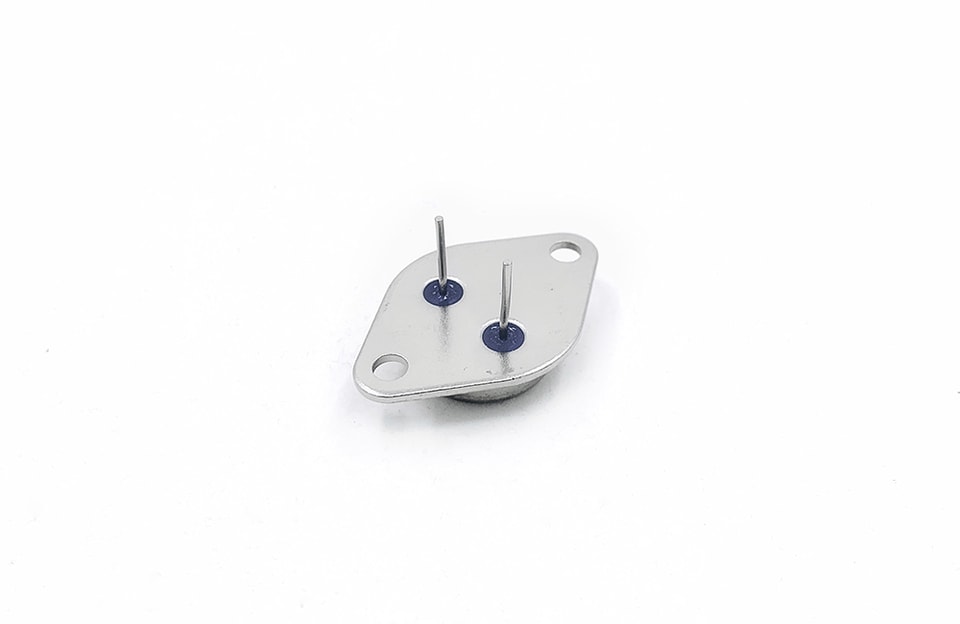

YZPST-FW26025A
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
hFE = 5000 (mín.) @ IC = -2 A
Tensão de sustentação coletor-emissor-
VCEO(SUS) = -100 V (mín.)
Mínimas variações entre lotes para um desempenho robusto do dispositivo e operação confiável.
Projetado para equipamentos industriais lineares e de comutação
Descrição
Alto ganho de corrente em CC-hFE = 5000 (mín.) @ IC = -2 A
Tensão de sustentação coletor-emissor-
VCEO(SUS) = -100 V (mín.)
Mínimas variações entre lotes para um desempenho robusto do dispositivo e operação confiável.
Aplicações
Projetado para equipamentos industriais lineares e de comutação
A YZPST pode fornecer a seguinte lista de transistores Darlington
| Transistor Darlington em encapsulamento TO3 etc. | |||||||||||
| Tipo | Polaridade | PCM | ICM | VCEO | VCBO | VEBO | HFE |  Observação | |||
| MÍN. | MÁX. | IC | VCE | ||||||||
| W | A | V | V | V | A | V | |||||
| MJ10000 | NPN | 175 | 20 | 350 | 450 | 8 | 1K | 8K | 2 | 5 | cortador de grama motorizado |
| MJ10012 | NPN | 175 | 10 | 400 | 600 | 8 | 1K | 8K | 2 | 5 | ignitor automotivo |
| MJ11015 | PNP | 200 | 30 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | amplificador de potência de áudio |
| MJ11016 | NPN | 200 | 30 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | fonte de alimentação para inversor |
| MJ11032 | NPN | 300 | 50 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | fonte de alimentação para inversor |
| MJ11033 | PNP | 300 | 50 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | fonte de alimentação para inversor |
| FW26025A-1 | PNP | 100 | 15 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | driver de ventilador |
| FW26025A-2 | PNP | 200 | 30 | 120 | 120 | 8 | 2K | 10K | 2 | 5 | driver de ventilador |
| BU932 | NPN | 150 | 15 | 400 | 500 | 8 | 2K | 8K | 2 | 5 | ignitor automotivo |
| BU941 | NPN | 180 | 15 | 400 | 500 | 8 | 2K | 8K | 2 | 5 | ignitor automotivo |
| 2SD798 | NPN | 30 | 6 | 300 | 600 | 8 | 1K | 8K | 2 | 5 | cortador de grama motorizado |
| TIP122 | NPN | 65 | 5 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | fonte de alimentação comutada |
| TIP127 | PNP | 65 | 5 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | fonte de alimentação comutada |
| TIP132 | NPN | 70 | 8 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | driver de LED |
| TIP137 | PNP | 70 | 8 | 100 | 100 | 8 | 1K | 10K | 2 | 5 | driver de LED |
| TIP142 | NPN | 125 | 10 | 120 | 120 | 8 | 1K | 10K | 2 | 5 | regulador de tensão |
| TIP147 | PNP | 125 | 10 | 120 | 120 | 8 | 1K | 10K | 2 | 5 | regulador de tensão |
Para mais informações sobre o transistor Darlington, faça o download do arquivo PDF acima chamado " YANGZHOU POSITIONING TECH CO peças de tiristor e diodo de potência ".
