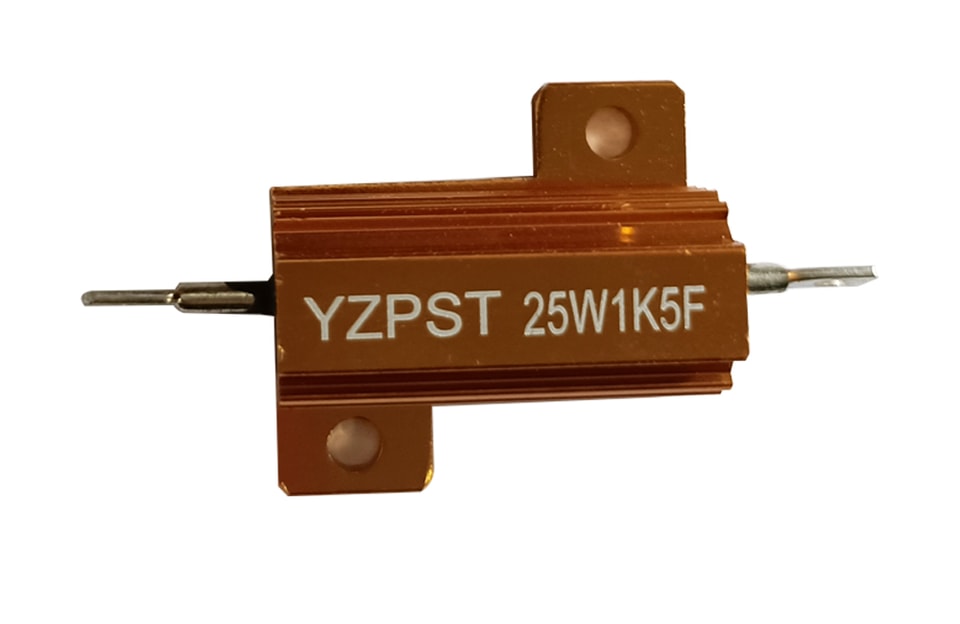

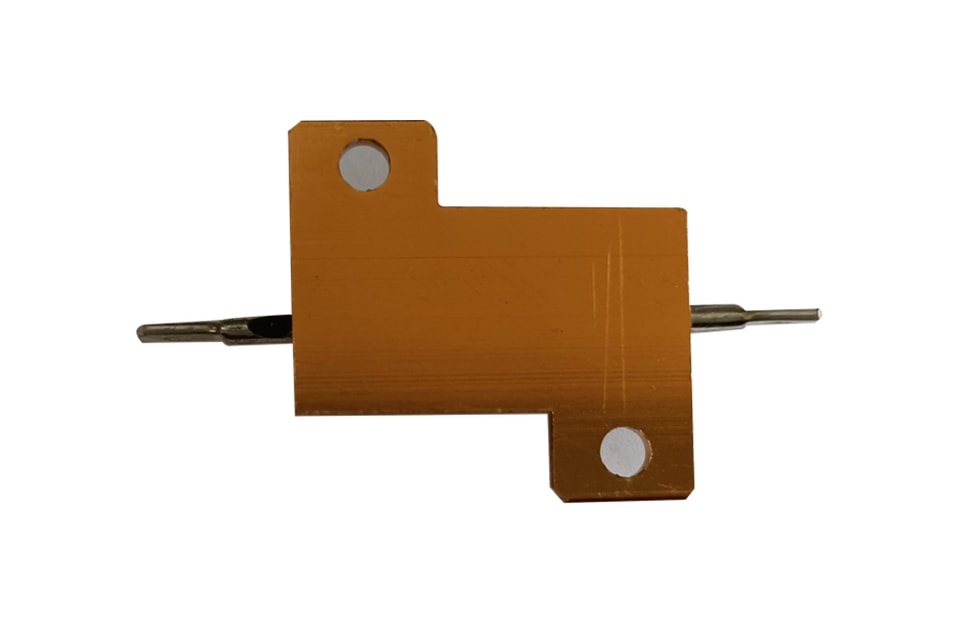

YZPST-25W1K5F

ESPECIFICAÇÃO DE RESISTORES DE FIO DE POTÊNCIA

Nome do tipo de produto: RX24

Modelo do produto: 25W 1K5-4K 1%

desenho dimensional do contorno

1 Escopo de aplicação do resistor de fio de alta potência

2 Especificação do modelo RX24-25W 1K5-4K 1%

3 O estado de teste foi realizado em condições atmosféricas normais

4 Índice de potência nominal

4.1 Faixa de temperatura de uso: -25℃ - - +155℃

4.2 Variação da potência

A curva de redução da potência nominal em função da temperatura ambiente. Veja abaixo

Gráfico da curva de redução de potência

4.3 Tensão nominal

A tensão nominal é determinada pela seguinte fórmula:

E= √ P.R

Observação: E: Tensão nominal (V)

P: Potência nominal (W)

R: valor nominal da resistência (Ω)

5 Desempenho elétrico

5.1 Coeficiente de temperatura

O coeficiente de temperatura não excede ± 350 PPM/℃

Coeficiente de temperatura = (R-R₀）×10⁶/R（t-t₀）（PPM /℃）

R₀: estabilizado à temperatura ambiente

R: valor da resistência medido na temperatura de teste

t: temperatura ambiente

t₀: temperatura de teste

5.2 Sobrecarga de curta duração

Aplicar 5 vezes a tensão nominal por 5 segundos; a variação da resistência será de ± (2%R + 0,1 Ω).

5.3 Resistência de isolamento

O resistor é colocado em uma ranhura de um bloco metálico em V de 90°, com tensão de teste de 500 V e resistência de isolamento não inferior a 500 MΩ.

5.4 Rigidez dielétrica

O resistor é colocado na parte côncava de um bloco metálico em V; aplica-se 500 V por 1 minuto, e o resistor não deve apresentar ruptura evidente nem danos mecânicos.

6 Desempenho mecânico

6.1 Resistência dos terminais

Com força de tração de 20 N, a forma do resistor e a estrutura interna não devem sofrer danos significativos.

6.2 Vibração

Sob vibração uniforme de 10–55 Hz e amplitude de 5 mm por 3 horas, a estrutura não apresenta danos visíveis.

6.3 Resistência ao calor de soldagem

Imersão dos terminais do resistor em (A) 260℃±5℃ por 10 s ±1 s, (B) 350℃±5℃ por 3,5 s ±0,5 s; a profundidade de imersão deve ficar a 3+0,05 mm do corpo do resistor, e a variação do valor resistivo deve estar dentro de ± (1%R + 0,05 Ω), sem danos visíveis.

6.4 Soldabilidade

A superfície deve ficar coberta por uma camada de solda lisa e brilhante, com solda contínua e sem poros concentrados; temperatura de teste da solda de 235℃±5℃ e tempo de imersão de 2 ± 0,5 segundos. A superfície dos terminais do resistor deve apresentar cobertura superior a 95%.

7 Desempenho de durabilidade

7.1 Durabilidade (carga nominal)

À temperatura ambiente de 70℃, aplicar a tensão nominal por 1 hora e 0,5 hora. Após 500 horas, não deve haver danos visíveis na aparência do resistor, e o valor da resistência deve variar dentro de ± (5%R + 0,1 Ω).

7.2 Durabilidade (carga em ambiente úmido)

Em ambiente com umidade relativa de 90–95% e temperatura de 40℃, aplicar 1/10 da potência/tensão nominal por 500 horas, com 1 hora ligado e 0,5 hora desligado. Após 500 horas, a aparência do resistor não deve apresentar danos evidentes, e o valor da resistência deve variar dentro de ± (5%R + 0,1 Ω).

7.3 Variação rápida de temperatura

O resistor é colocado em ambiente de -55℃ por meia hora e, em seguida, em ambiente de 155℃ por meia hora. Após 3 ciclos, a aparência do resistor não deve apresentar danos evidentes, e o valor da resistência deve variar dentro de ± (5%R + 0,1 Ω).

7.4 Resistência à umidade (estado estacionário)

Em 40℃ e umidade de 90–95%, aplicar tensão CC de 100 V, com o terminal do resistor ligado ao polo positivo e o disco metálico ao negativo, por 500 horas; o valor da resistência deve variar dentro de ± (5%R + 0,1 Ω).

7.5 Característica não inflamável

Usar chama aberta normal por 15 segundos e interromper por 5 segundos; após 5 ciclos, o resistor não deve se romper.

8. Contate antes da alteração

Alterações nos materiais, no processo de fabricação e na gestão do produto devem ser solicitadas ao usuário com antecedência para garantir a qualidade e aprovadas antes da implementação.
