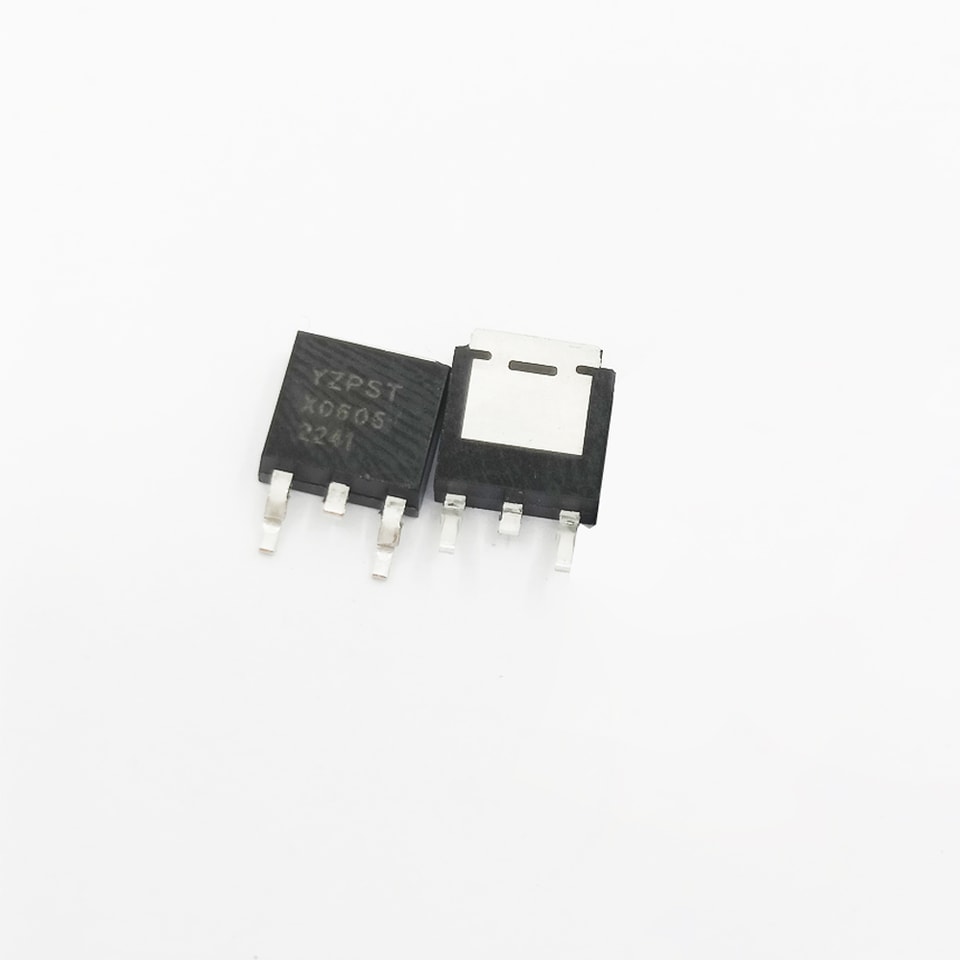

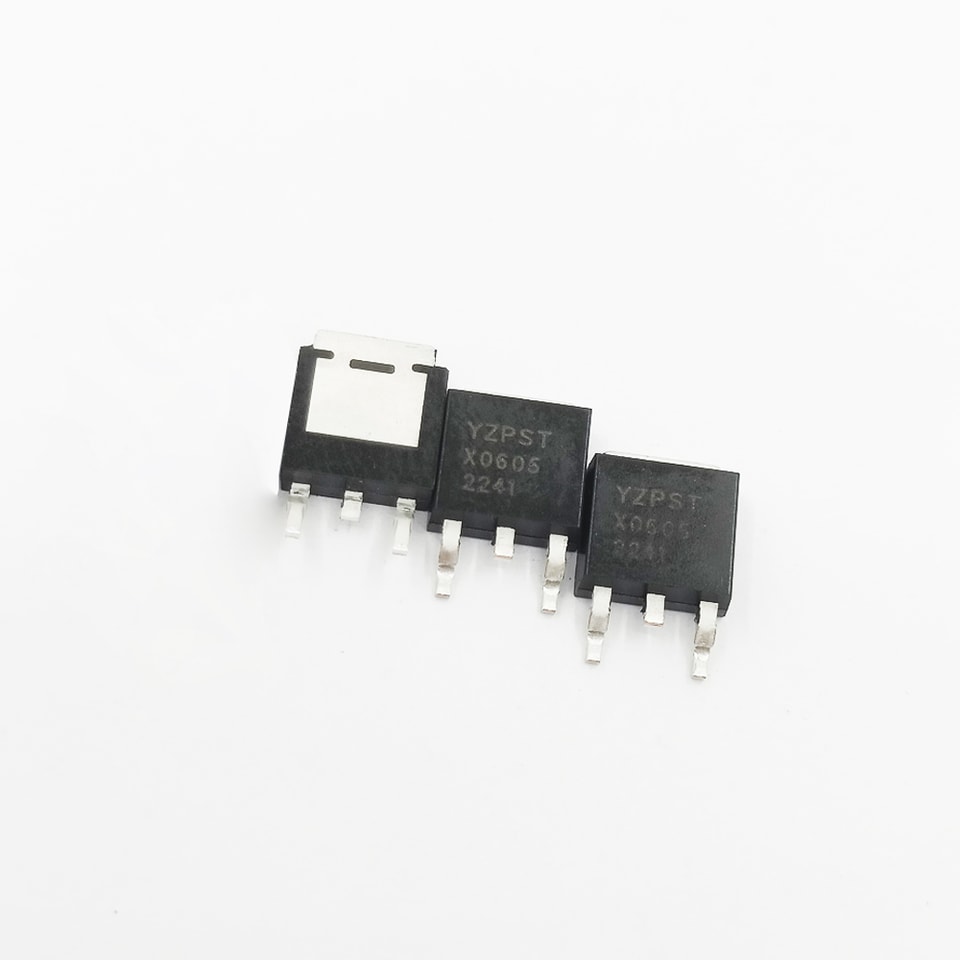

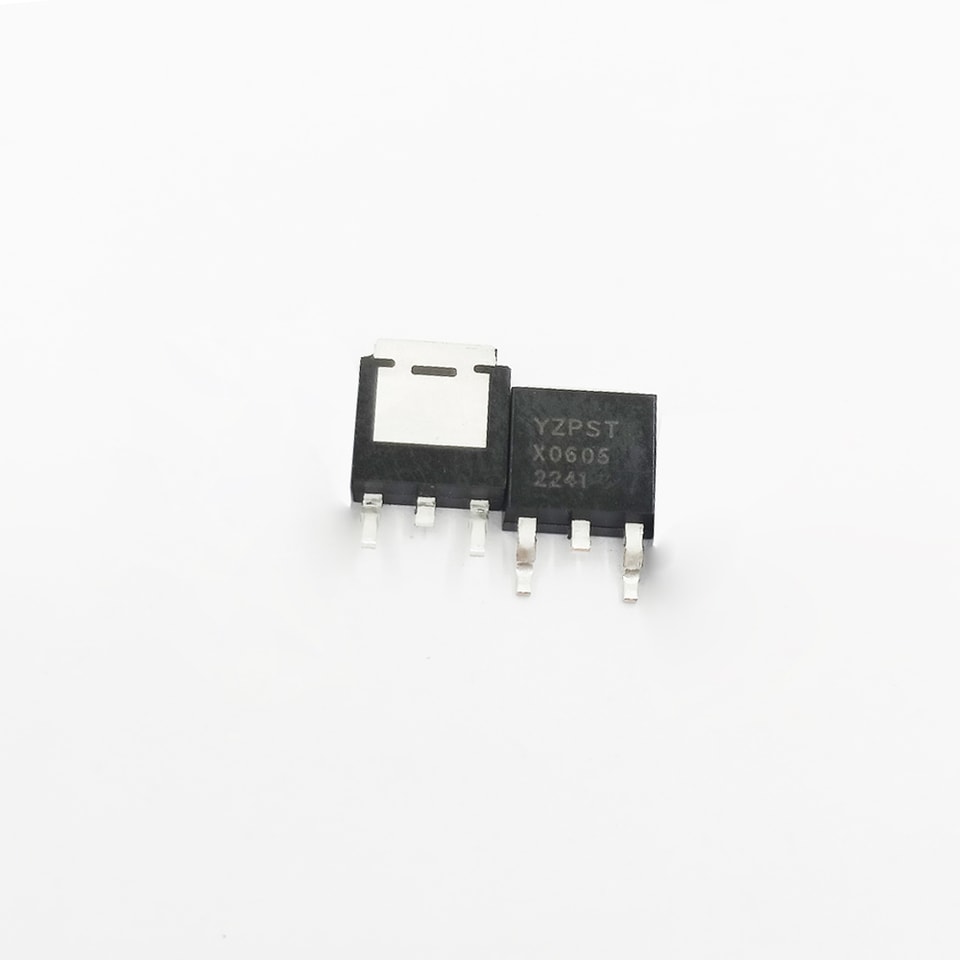

YZPST-X0605
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

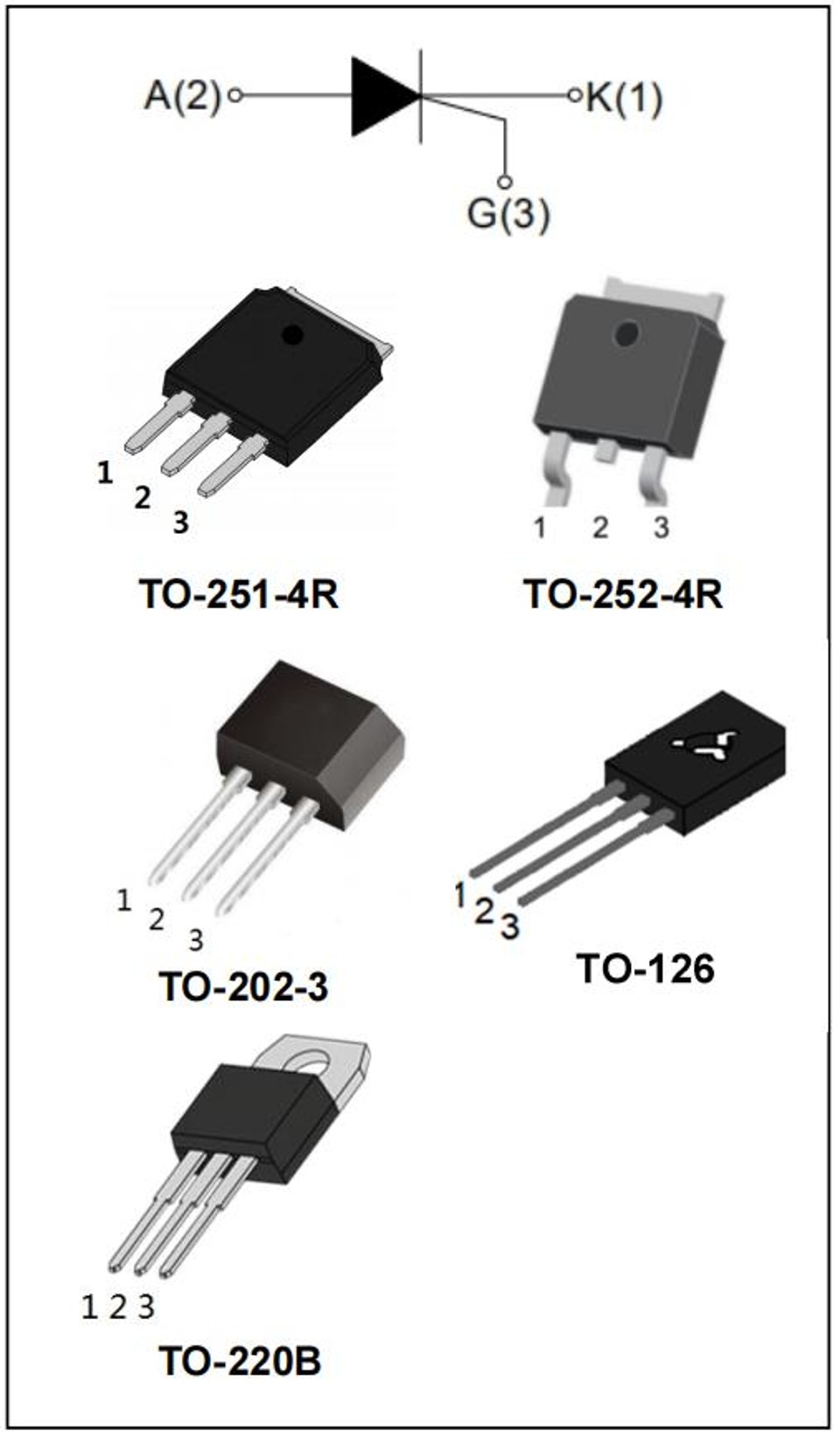

YZPST-X0605 6A SCRs
DESCRIÇÃO:
A série X0605 de SCR oferece alta taxa de dv/dt com
forte resistência a interferências eletromagnéticas. Eles
são especialmente recomendados para uso em alisadores de cabelo,
ignitores etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 6 | A |
IGT | ≤10 | mA |
VDRM/VRRM | 600/800 | V |
Parâmetro | Símbolo | Valor | Unidade |
faixa de temperatura de junção de armazenamento | Tstg | -40~150 | ℃ |
Faixa de temperatura de junção de operação | Tj | -40~110 | ℃ |
Tensão de pico repetitiva em estado de bloqueio (Tj=25℃) | VDRM | 600/800 | V |
Tensão reversa de pico repetitiva (Tj=25℃) | VRRM | 600/800 | V |
Corrente RMS em condução | IT(RMS) | 6 | A |
Corrente de pico em condução em surto não repetitiva (ciclo completo, F=50Hz) | ITSM | 45 | A |
Valor de I2t para fusão (tp=10ms) | I²t | 6.75 | A2s |
Taxa crítica de elevação da corrente em estado ligado (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Corrente de pico do gate | IGM | 1.8 | A |
Dissipação média de potência do gate | PG(AV) | 0.3 | W |
Potência de pico do gate | PGM | 3 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25℃, salvo indicação em contrário)
| Símbolo | Valor | ||||
| Condição de teste | MÍN | TIPO | MAX | Unidade | |
| IGT | - | 5 | 10 | mA | |
| VGT | VD=12V, RL=33Ω | - | 0.6 | 0.8 | V |
| VD=VDRM Tj=110℃ | |||||
| VGD | RL=3.3kΩ | 0.2 | - | - | V |
| IH | IT=50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=0,66×VDRM Tj=110℃ Gate aberto RGK=1KΩ | V/ µs | |||
| 10 | - | - | |||
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condição de teste | Valor | Unidade | ||
| VTM | ITM=8A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VDRM= VRRM | Tj=25℃ | 5 | µA | |
| IRRM | RGK=1KΩ | Tj=110℃ | MAX | 100 | µA |
RESISTÊNCIAS TÉRMICAS
| Símbolo | Condição de teste | Valor | Unidade | |
| TO-202-3 | 7.8 | |||
| TO-252-4R | 6.5 | |||
| junção-caixa (CA) | TO-126 | 7.3 | ℃/W | |
| Rth(j-c) | TO-220B | 3 | ||

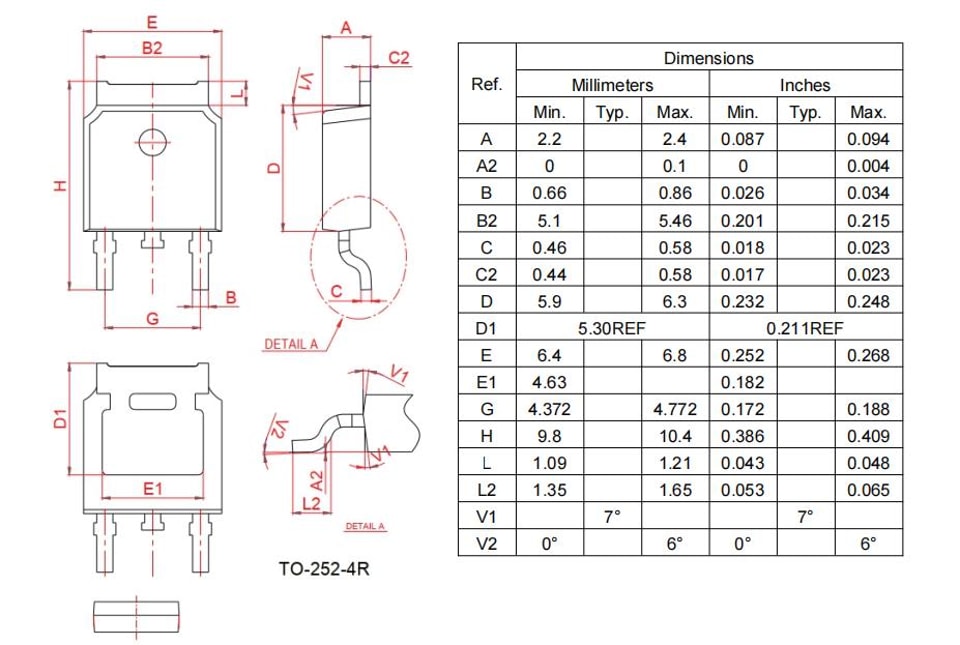

EMBALAGEM DADOS MECÂNICOS
.jpg)
