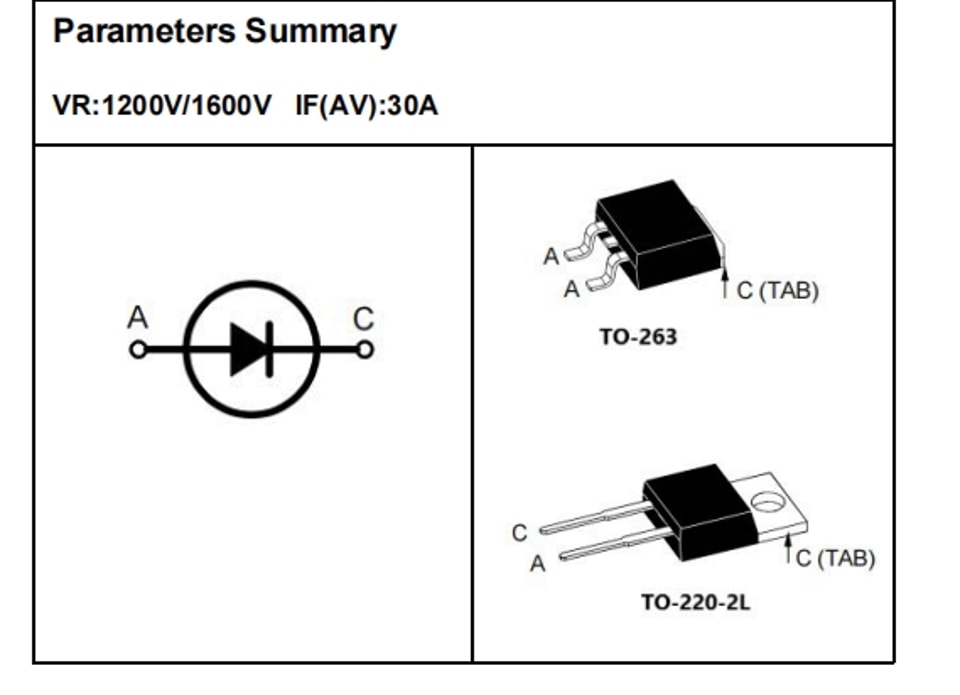

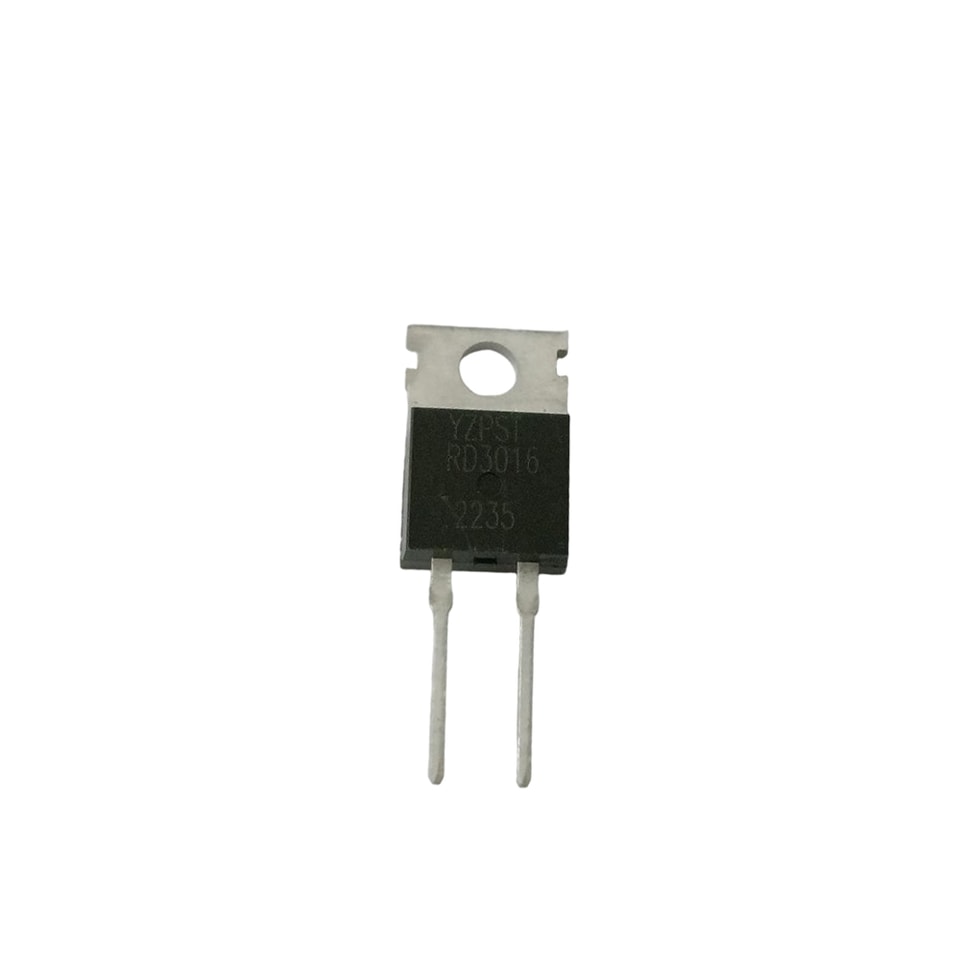

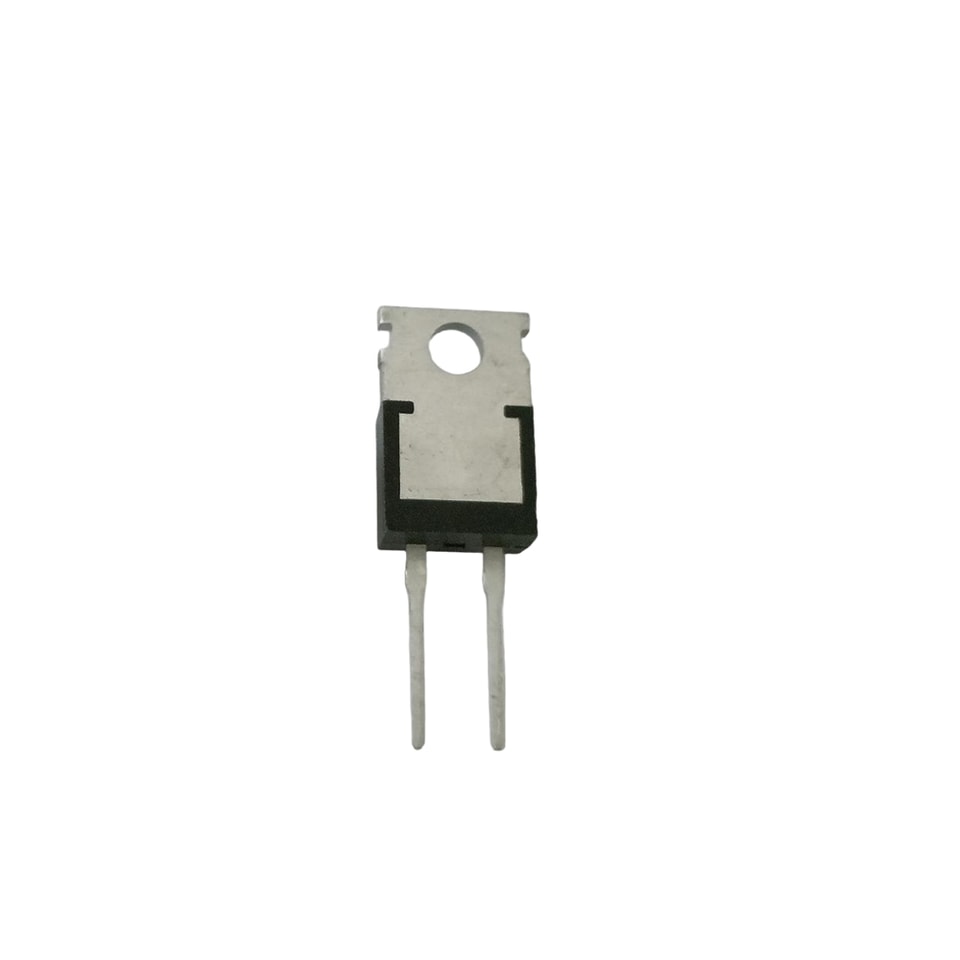

Diodo retificador RD30 30A
YZPST-RD3016
CARACTERÍSTICAS
Junção chip passivada em vidro
Alta capacidade de corrente de surto
Alta tensão e durabilidade
APLICAÇÕES
Fontes de alimentação CC
Fonte de campo para motores CC
Retificadores de potência
ABSOLUTOS MÁXIMOS VALORES | |||
Parâmetro | Símbolo | Valor | Unidade |
Armazenamento junção temperatura faixa | Tstg | -55 ~ 150 | ℃ |
Operação junção temperatura faixa | Tj | -55~ 150 | ℃ |
Tensão reversa de pico máxima repetitiva | VRRM | 1600 | V |
Tensão eficaz máxima | VRMS | 1120 | V |
Tensão máxima de bloqueio em CC | VDC | 1600 | V |
Corrente média direta | IF(AV) | 30 | A |
Corrente de surto direta (não repetitiva) @60Hz Meio- onda senoidal, 1 ciclo, Tj=25℃ |
IFSM | 350 |
A |
Típico capacitância de junção VR=4.0V, f= 1MHz |
CJ |
150 |
pF |
Resistências térmicas | |||
Símbolo | Parâmetro | Valor | Unidade |
Rth(j-c) |
térmico resistência junção a case |
0.9 |
℃/W |
CARACTERÍSTICAS ELÉTRICAS (T=25℃,salvo indicação em contrário) | ||||
Parâmetro | Símbolo | Valor | Unidade | |
Máxima queda instantânea de tensão direta pordiodo @ IF=30A | VF | 1.2 | V | |
Máxima corrente reversa em CC na tensão nominal de bloqueio em CC tensão por diodo | Tj=25℃ |
IR | 5 | μA |
Tj=150℃ | 1 | mA | ||
