YZPST-MBRD30100CT
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
BARREIRA SCHOTTKY DE 30 A RETIFICADOR
YZPST-MBRD30100CT
Características:
Baixa perda de potência, alta eficiência. Alta capacidade de surto
Para uso em baixa tensão, alta frequência em inversores, livre circulação e proteção contra polaridade aplicações.
Metal silício junção, condução por portadores majoritários.
Alta capacidade de corrente, baixa queda de tensão direta.
Anel de guarda para sobretensãoidade protecção.
Absoluto Máximo Máximos (Ta=25℃ salvo indicação em contrário indicado)
Parâmetro | Símbolo | Valor | Unidade | |
Máximo Repetitivo Pico Tensão reversa | VRRM | 100 | V | |
Máximo Tensão RMS | VRMS | 70 | V | |
Máximo CC Tensão de bloqueio | VR(DC) | 100 | V | |
Máximo médio Corrente direta | IF(AV) | 30 | A | |
Pico Corrente de surto direta Corrente: 8,3 ms meia onda senoidal única superposta em carga nominal (método JEDEC) | IFSM | 350 | A | |
Máximo Tensão direta @IF=15A Tj=25℃ | VF | 0.85 | V | |
Máximo CC Corrente reversa | Tj=25℃ |
IR | 0.1 | mA |
Tj=125℃ | 20 | mA | ||
Máximo Temperatura da junção em operaçãore | Tj | 150 | ℃ | |
Temperatura de armazenamento | Tstg | -40~+150 | ℃ | |

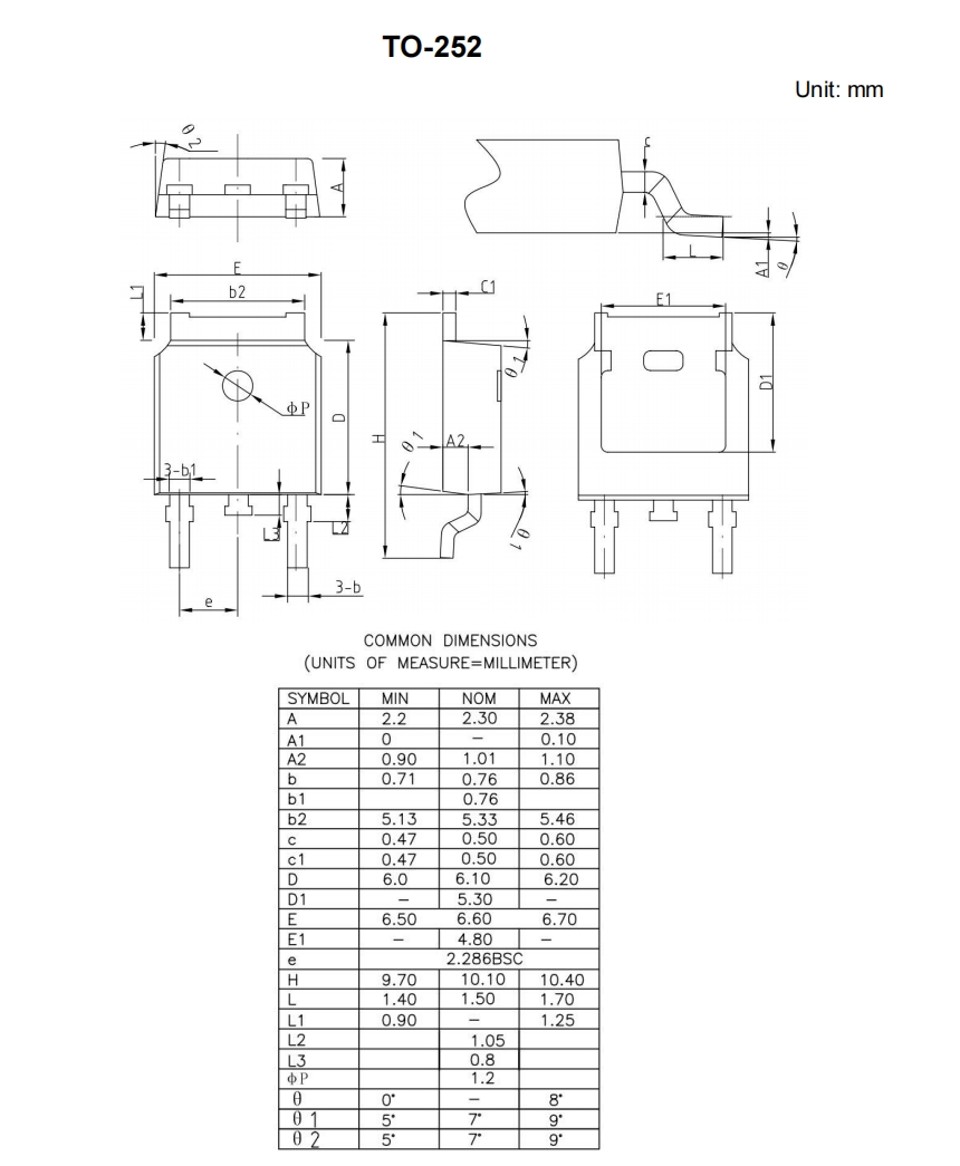

Encapsulamento Dimensão
