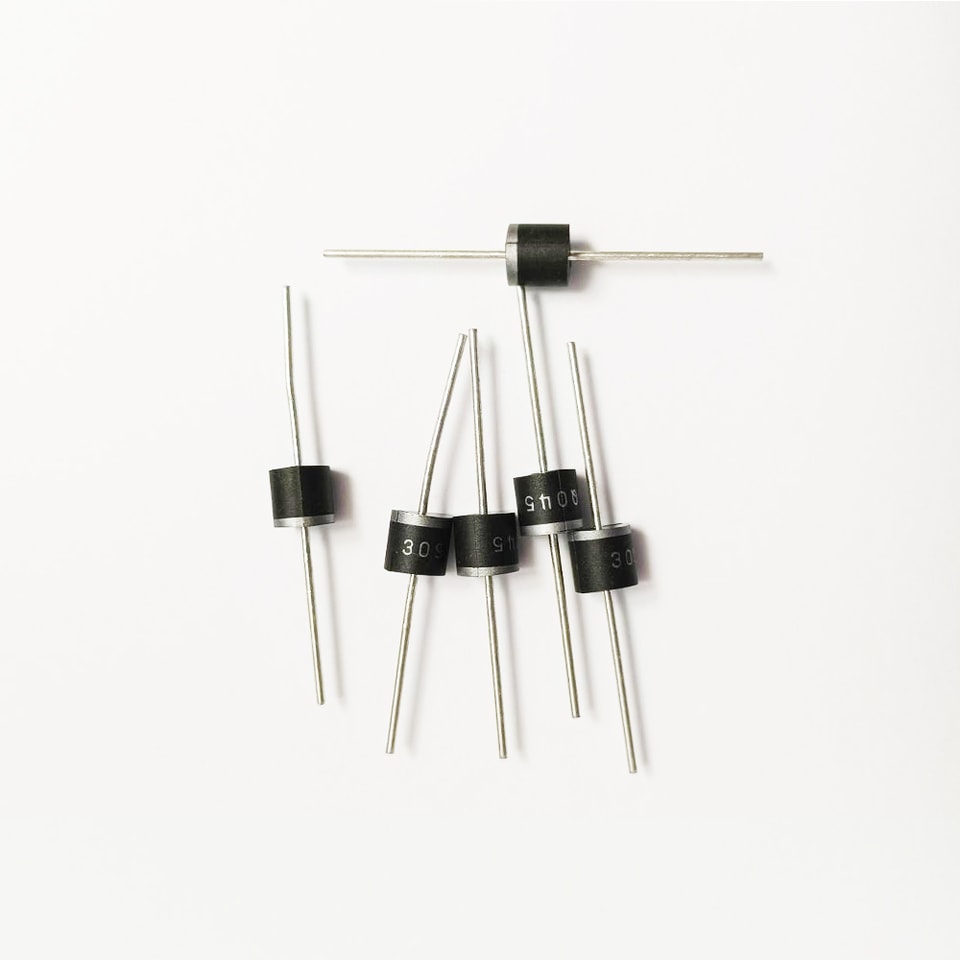

P/N: YZPST-30SQ045
Retificador Schottky em encapsulamento plástico
Características
Retificador de silício-metal, condução por portadores majoritários
Anel de guarda para proteção contra transitórios
Baixa perda de potência, alta eficiência
Alta capacidade de corrente, baixo VF
Alta capacidade de surto
O encapsulamento plástico possui classificação de inflamabilidade UL 94 V-0
Dados mecânicos

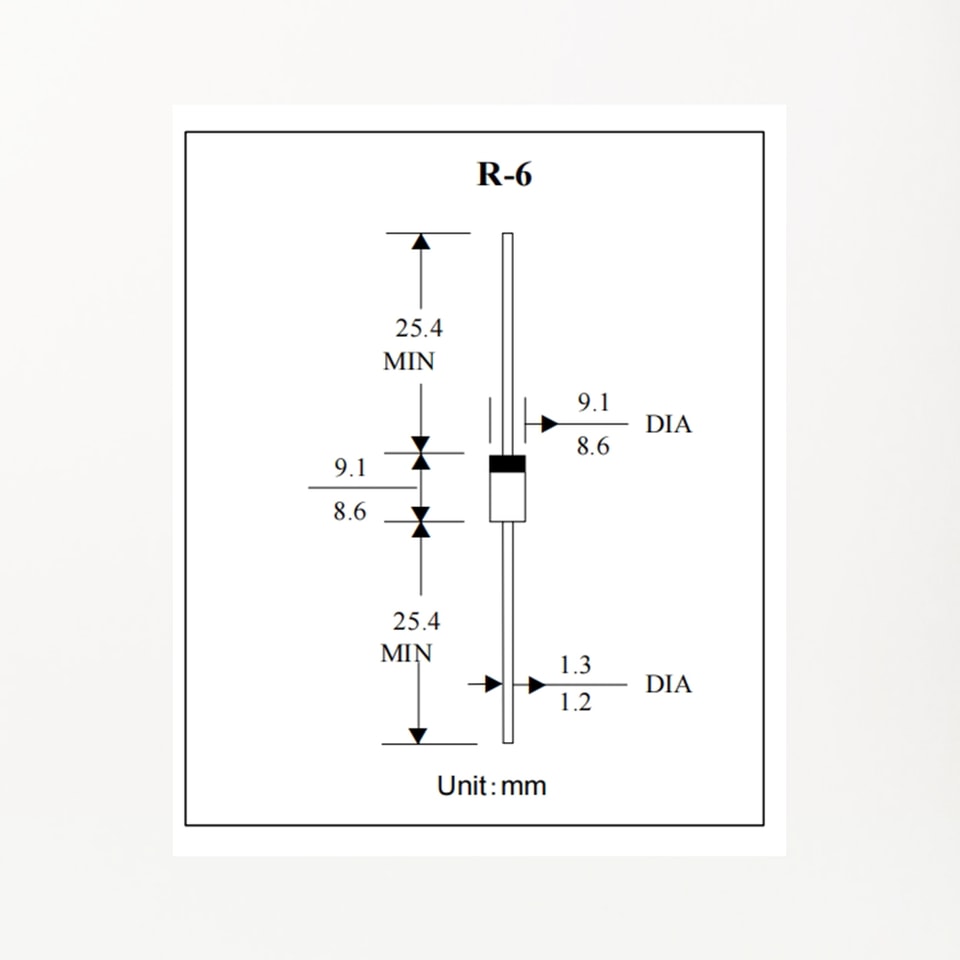

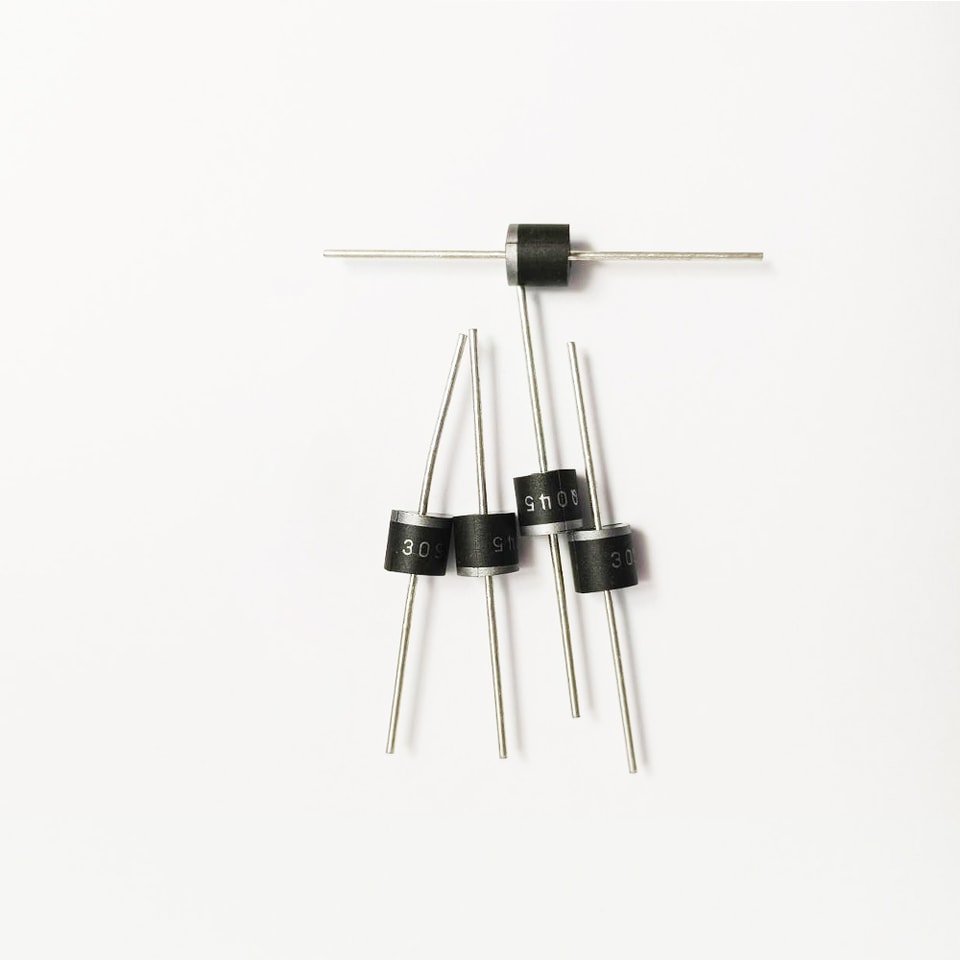

Encapsulamento: plástico moldado JEDEC R-6
Polaridade: faixa colorida indica o cátodo
Peso: 0,07 onça, 2,1 gramas
Posição de montagem: qualquer
Classificações máximas e características elétricas
Classificações a 25℃ de temperatura ambiente, salvo indicação em contrário.
Monofásico, meia onda, 60 Hz, carga resistiva ou indutiva.
Para carga capacitiva, reduza a corrente em 20%
30SQ045 | Unidade Unidade | ||||
Pico repetitivo máximo tensão reversa | VRRM | 45 | V | ||
Tensão RMS máxima | VR(RMS) | 31.5 | V | ||
CC máxima Tensão de bloqueio | VCC | 45 | V | ||
@IF =30A Tensão direta máxima | VF | 0.55 | V | ||
Corrente média retificada direta máxima retificada | IF(AV) | 30 | A | ||
Corrente de surto direta de pico currente 8,3 ms única meia onda senoidal sobreposta à corrente nominal carga | IFSM |
300 |
A | ||
Corrente reversa máxima | @TA = 25℃ @TA = 100℃ | IR | 0.2 10 | mA | |
Térmica típica resistência | RθJA | 3.0 | ℃//W | ||
Faixa de temperatura de armazenamento | TSTG | -55 --- +150 | ℃ | ||
Temperatura de junção faixa em tensão reversa reduzida em CC modo direto |
VR≤80% VRRM VR≤50% VRRM |
Tj | -55 --- +150 ≤175 ≤200 |
℃ | |
