YZPST-S4A010120A
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N:YZPST-S4A010120A

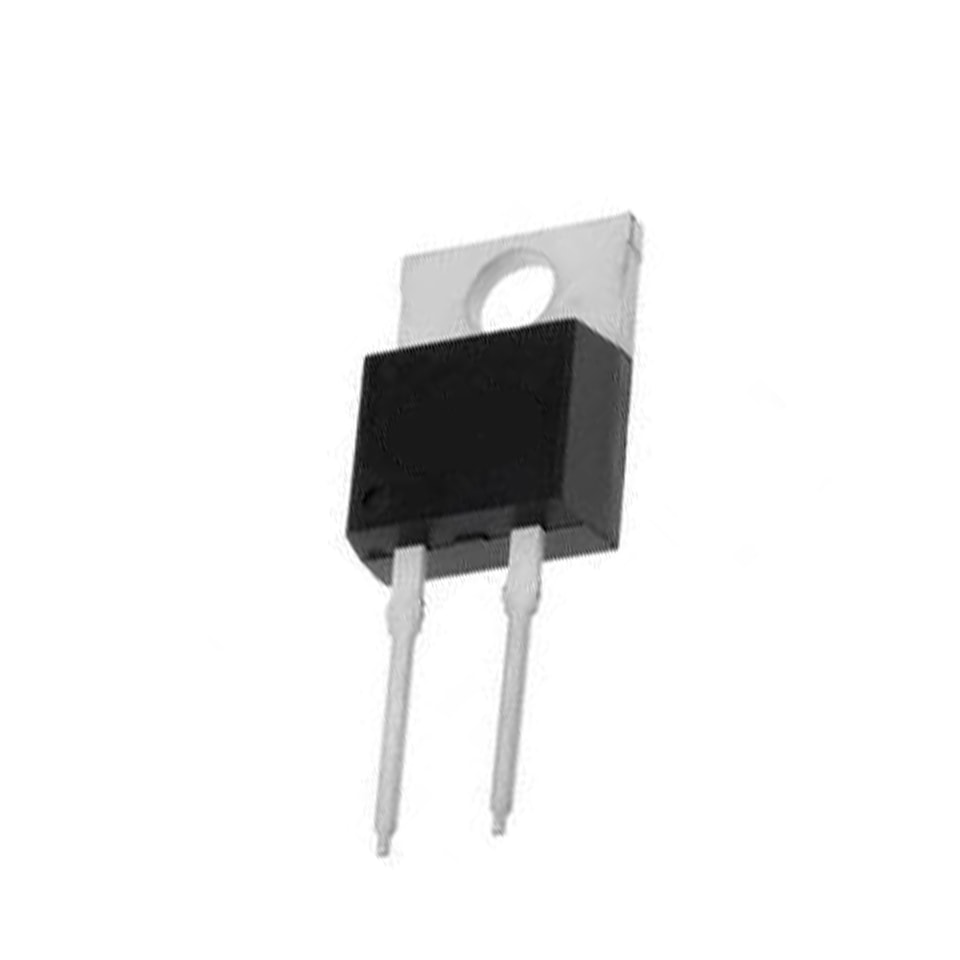

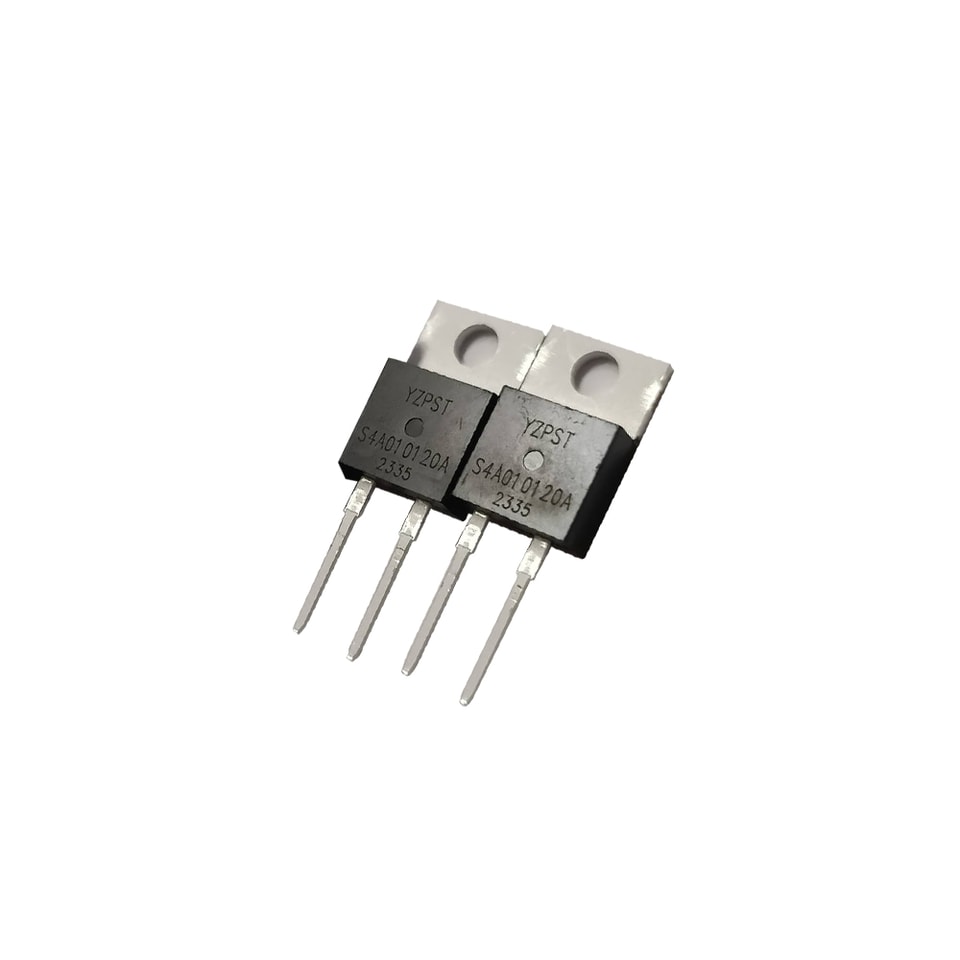

Diodo Schottky de carbeto de silício
Características
Corrente de recuperação reversa zero
Tensão de recuperação direta zero
Coeficiente de temperatura positivo em VF
Comutação independente da temperatura
Temperatura de junção de operação de 175°C
Benefícios
Substitui dispositivo bipolar por unipolar
Redução do tamanho do dissipador de calor
Dispositivos em paralelo sem fuga térmica
Praticamente sem perdas de comutação
Aplicações
Fontes de alimentação comutadas
Correção do fator de potência
Acionamento de motor, inversor fotovoltaico, usina eólica
Máx.ínimo Máximos
Símbolo | Parâmer | Valore | VUnid | Tes Condições | Nta |
vRRM | Repetitivo Pico Reverso Tensão | 1200 | V | TC = 25C | |
vRSM | Surto Tensão reversa de pico | 1200 | V | TC = 25C | |
vR | Bloqueio CCagem Tensão | 1200 | V | TC = 25C | |
IF | Corrente diretat | 30 14 10 | A | TC ≤ 25C TC ≤ 135C TC ≤ 150C | |
IFSM | Não repetitivivo Direto Surto Corrente | 95 | A | TC = 25C, tp = 8,3 ms, onda senoidal de meia onda | |
Ptot | Dissipação de potência | 150 | W | TC = 25C | Fig..3 |
TC | Máxim Encapsulamento Temperatura | 150 | C | ||
TJ , TSTG | Ode operação Junção e Armazenamento Temperatura | -55 a 175 | C | ||
TO-220 Torque de montagem | 1 | Nm | Parafuso M3w |
Características elétricas Características
Símbolo | Parâmer | Típ.. | Máx. | VUnid | Tes Condições | Nta |
VF | Tensão diretatage | 1.55 2.2 | 1.8 2.5 | V | IF = 10A, TJ = 25C IF = 10A, TJ 175C | Fig..1 |
IR | Corrente reversat | 2 10 | 20 200 | µA | VR = 1200V, TJ = 25C VR = 1200V, TJ 175C | Fig..2 |
C | Capacitância total | 650 49 40 | / | pF | VR = 0V, TJ = 25C, f= 1MHz VR = 400V, TJ = 25C, f = 1MHz VR = 800V, TJ = 25C, f = 1MHz | Fig..5 |
| C | Dissipação total Carga capacitiva | 29 | / | nC | VR = 800V, IF = 10A di/dt = 200A/µs, TJ = 25C | Fig..4 |

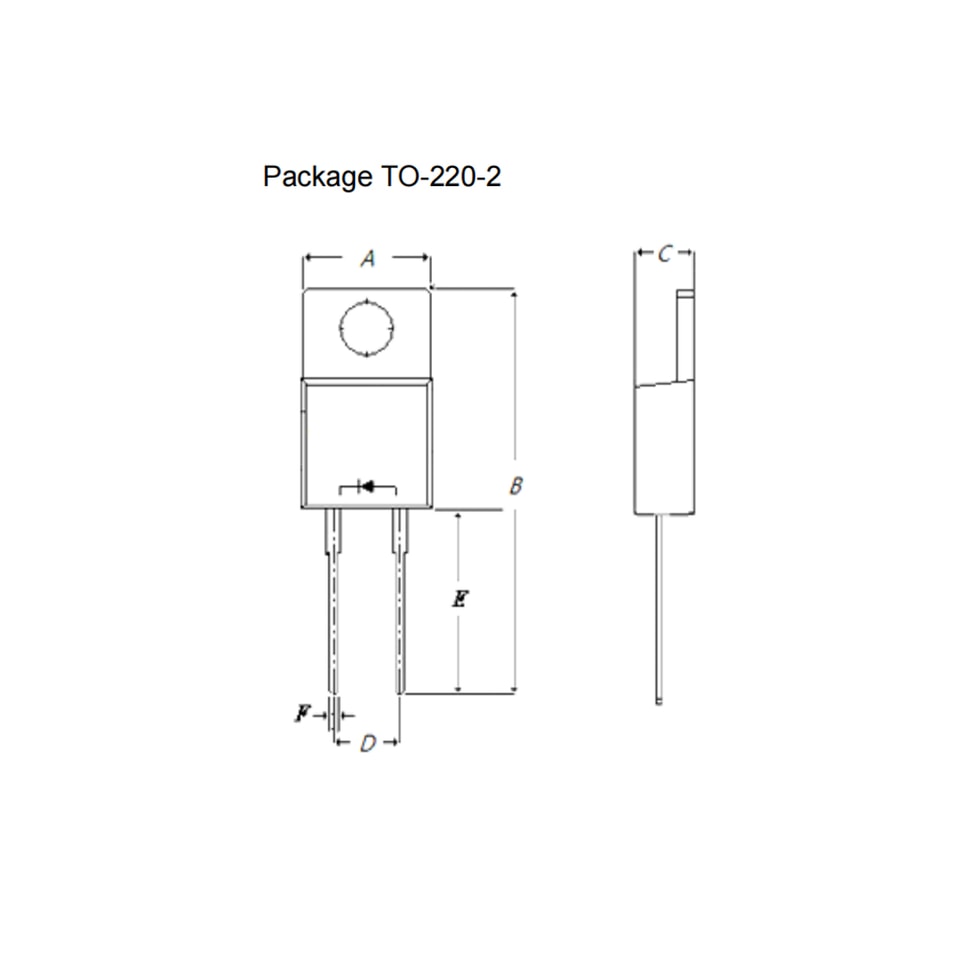

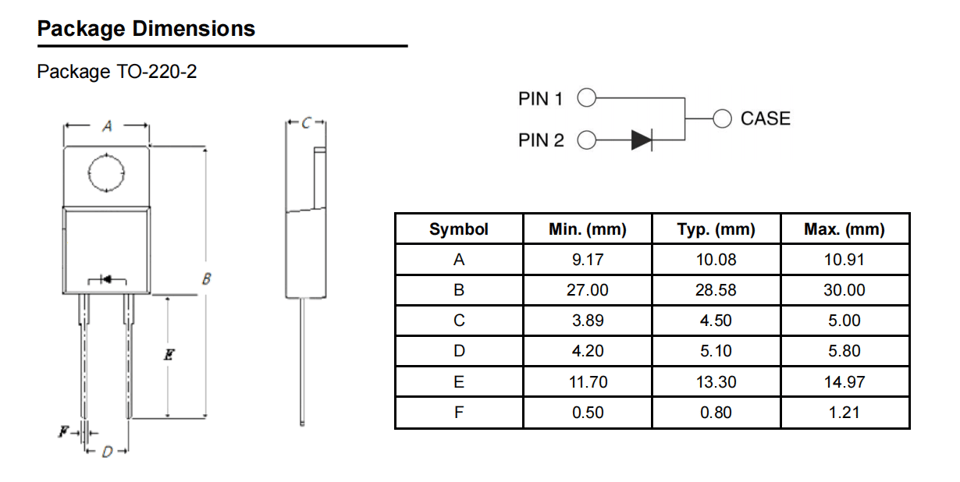

Encapsulamento Dimensões

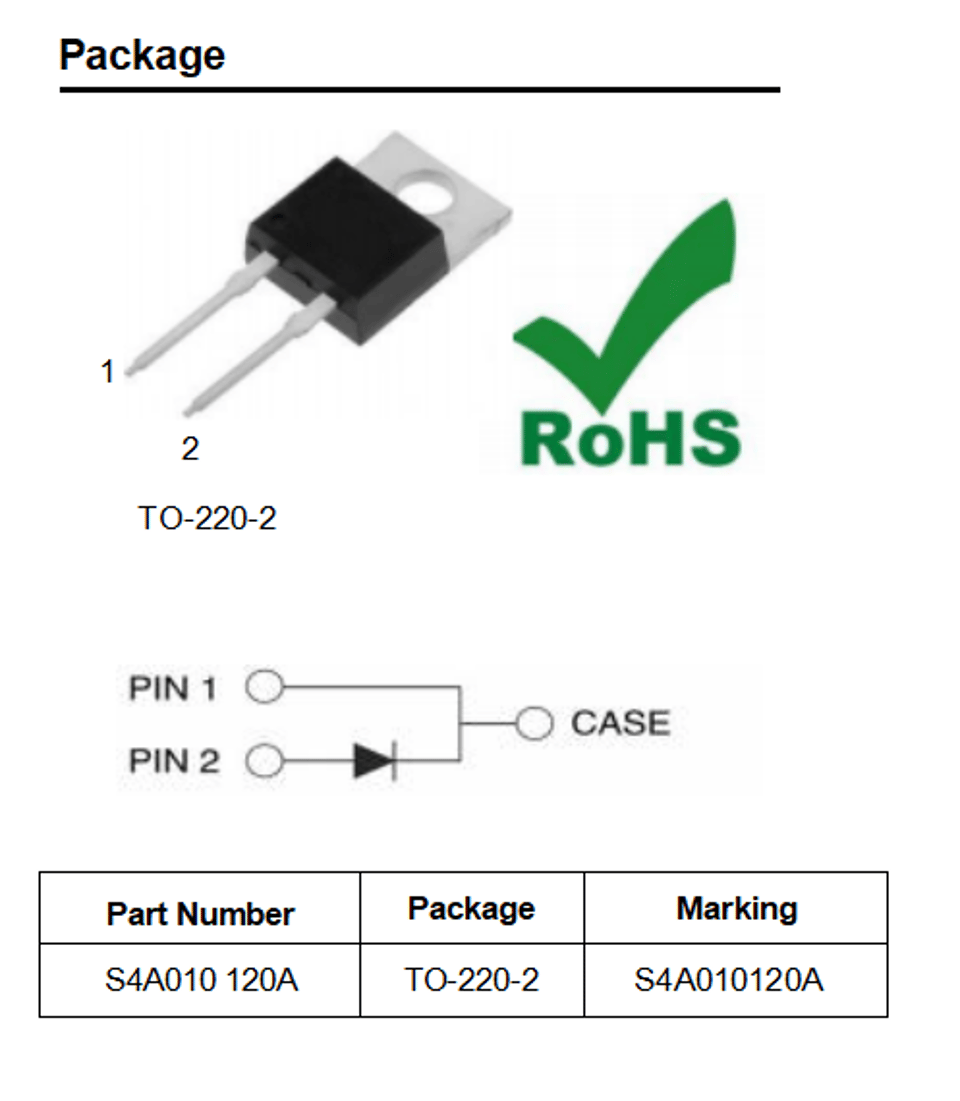

Pacoteidade TO-220-2
.jpg)
.jpg)
-3.jpg)
.jpg)
