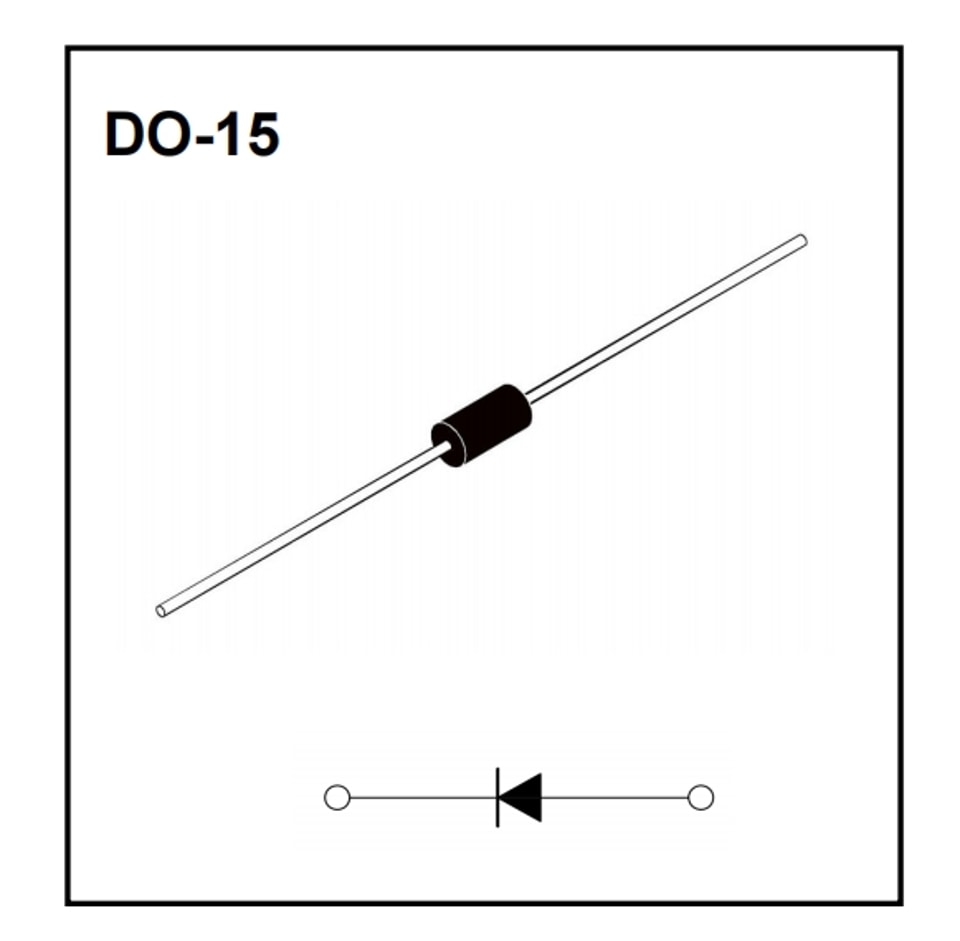

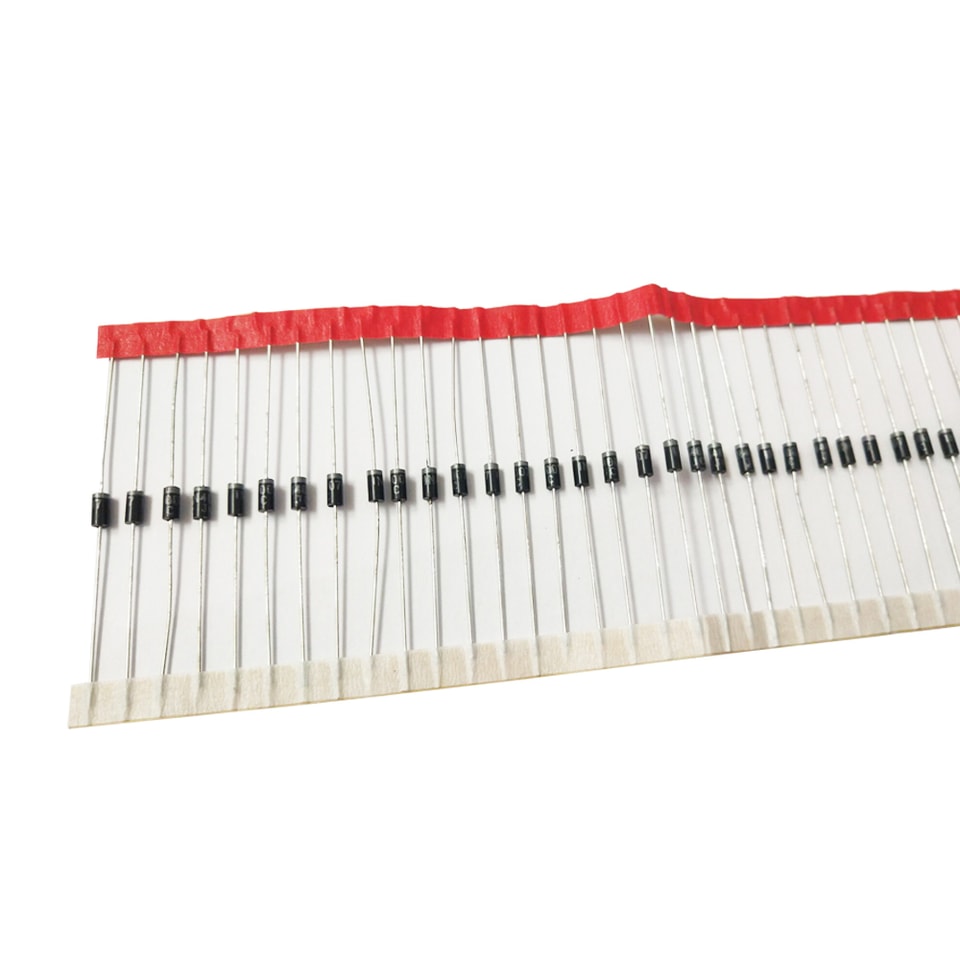

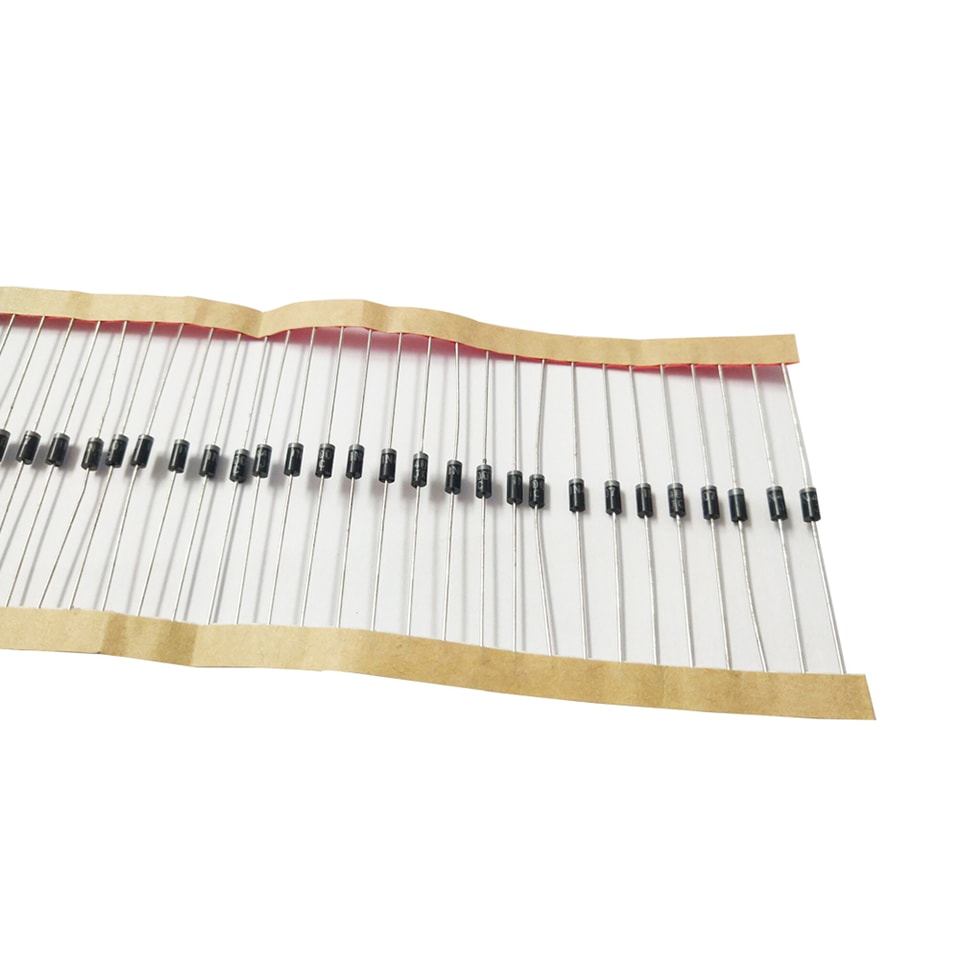

Diodos encapsulados em plástico DO-15
1N5391 a 1N5399
Diodos retificadores de uso geral
Características
IF(AV) 1.5A
VRRM 50V-1000V
Alta capacidade de corrente de surto
Polaridade: a faixa colorida indica o cátodo
Aplicações
Retificador
Marcação
1N539X
X: de 1 a 9
Valores limite (classificação máxima absoluta)
Item | Símbolo | Unidade | Condições de teste | 1N53 | ||||||
91 | 92 | 93 | 95 | 97 | 98 | 99 | ||||
Tensão reversa de pico repetitiva | VRRM | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
Tensão RMS máxima | V RMS | V |
| 35 | 70 | 140 | 280 | 420 | 560 | 700 |
Tensão máxima de bloqueio em CC | VDC | V |
| 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
Corrente direta média | IF(AV) | A | onda senoidal de meia onda de 60 Hz, | 1.5 | ||||||
carga resistiva, T_L=75℃ | ||||||||||
Corrente direta de surto (não repetitiva) | IFSM | A | onda senoidal de meia onda de 60 Hz, | 50 | ||||||
1 ciclo, Ta=25℃ | ||||||||||
Temperatura de junção | TJ | ℃ |
| -55 ~ +150 | ||||||
Temperatura de armazenamento | TSTG | ℃ |
| -55 ~ +150 | ||||||
Características elétricas (T=25℃ salvo indicação em contrário)
Item | Símbolo | Unidade | Condição de teste | Valor | |
Tensão direta de pico máxima | VFM | V | IFM = 1,5 A | 1.1 | |
| IRRM1 |
|
| Ta=25℃ | 5 |
Corrente reversa de pico máxima | IRRM2 | μA | VRM=VRRM | Ta=100℃ | 50 |
Capacitância típica de junção | CJ | pF | Medida em 1 MHz e com tensão reversa aplicada de 4,0 V CC. | 20 | |
| RθJ-A |
| Entre a junção e o ambiente | 50 | |
Resistência térmica típica | RθJ-L | ℃/W | Entre a junção e o terminal | 25 | |

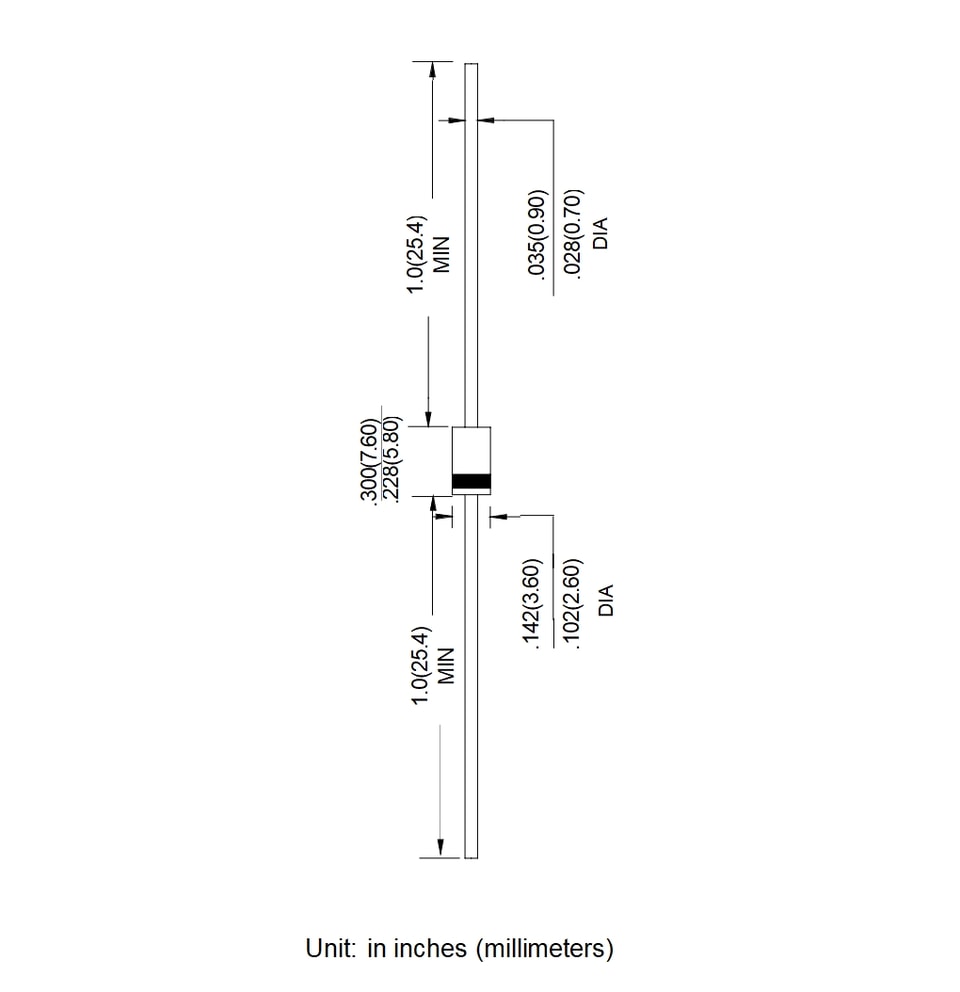

DO-15dimensões do contorno da embalagem
