YZPST-K3002GRP
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N: YZPST-K3002GRP
Sidac de alta tensão
Dispositivos de disparo bidirecional
1 A RMS
Características
Iluminação com vapor de sódio de alta pressão
Reguladores de alta tensão
Geradores de pulsos
Usado para disparar as portas de SCRs e triacs
São dispositivos livres de chumbo*
Proteção de lâmpadas LED

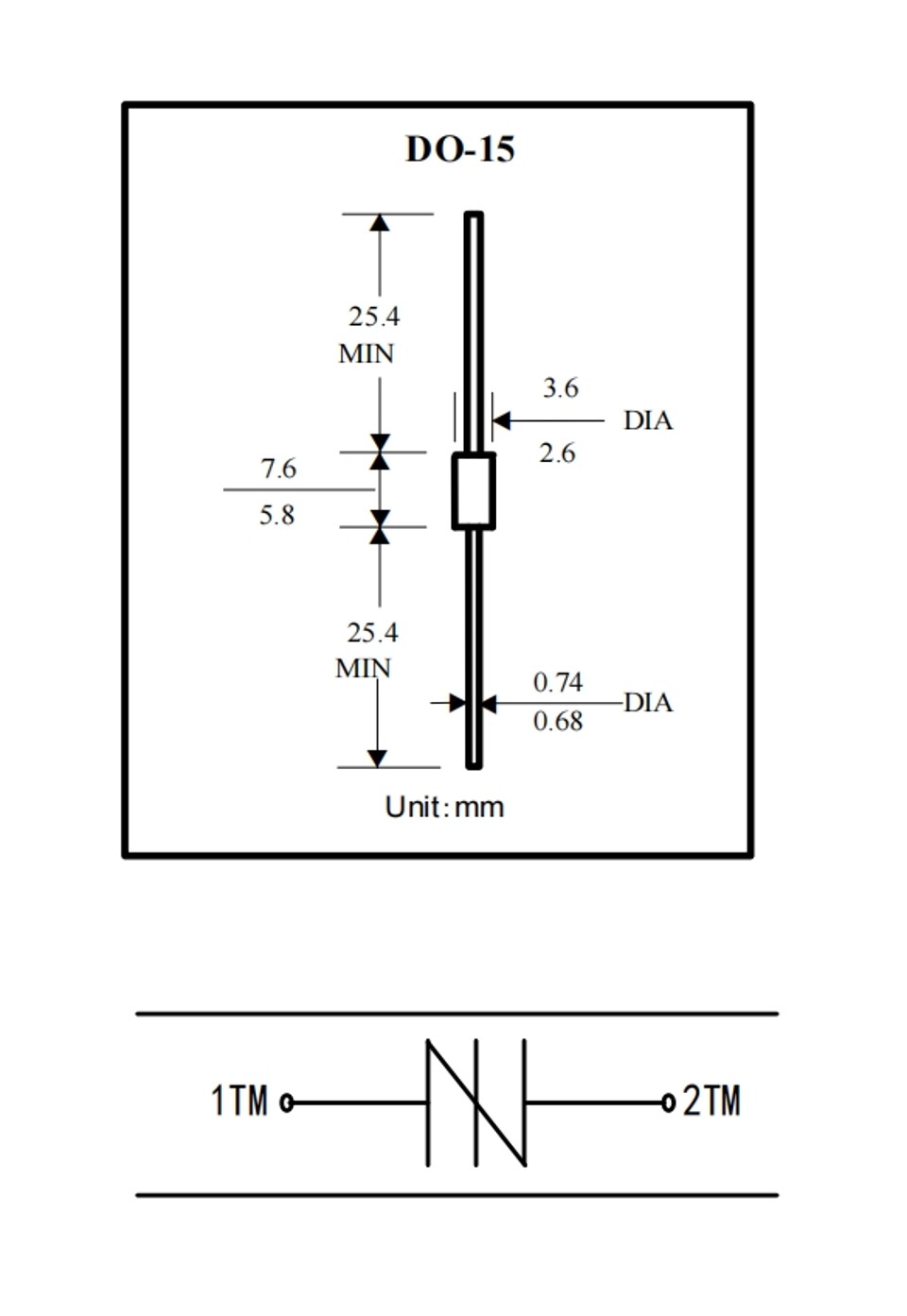

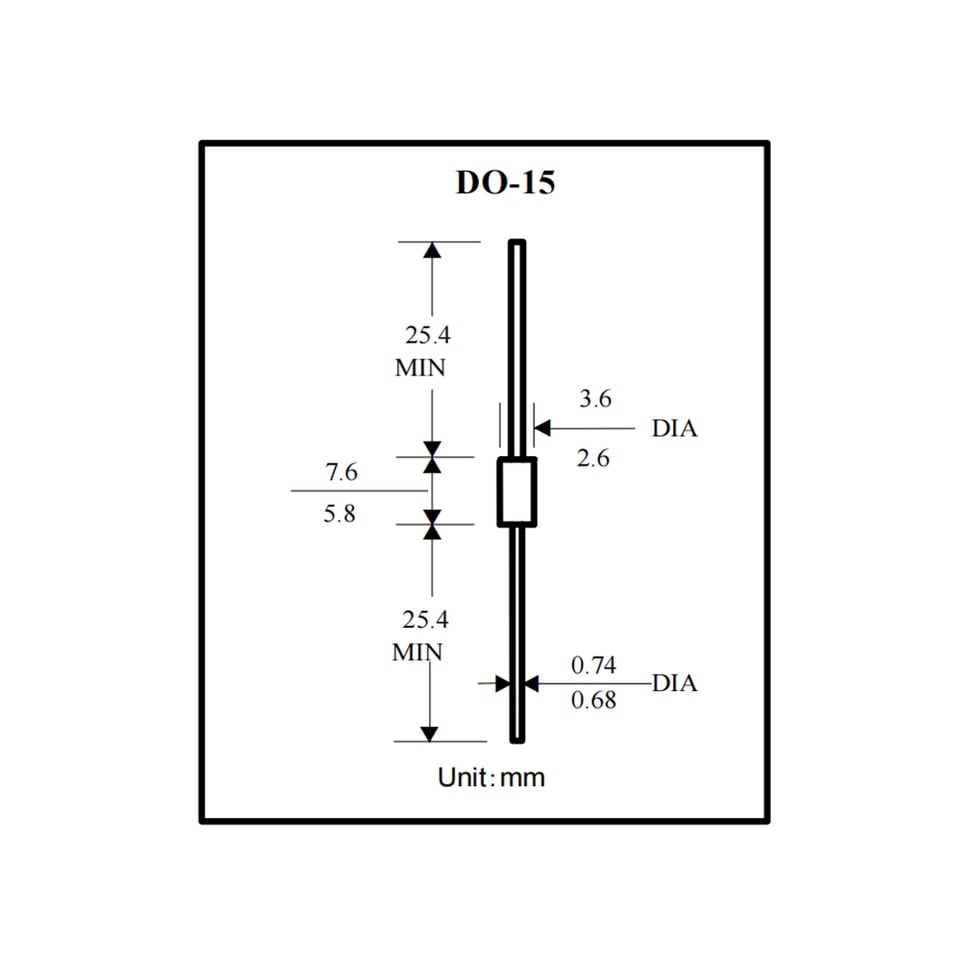

Dados mecânicos
Terminais: fios axiais estanhados
Posição de montagem: qualquer
Características máximas e térmicas
Classificações a 25℃ °C de temperatura ambiente, salvo indicação em contrário.
| Classificação | Símbolos | K300 | Unidade |
| Máximo repetitivo pico tensão reversa （Senoidal, 50 a 60 Hz, TJ=-40 a 125℃) | VDRM VRRM | ||
| ±240 | V | ||
| Corrente RMS em condução (TL=80℃, comprimento do fio = 3/8", todos os ângulos de condução Ângulos | IT(RMS) | ||
| ±1,0 | A | ||
| Pico Não Sur repetitivoCorrente de surto | ±20 | ||
| (60Hz Um Ciclo Senoidal-onda,TJ=125℃) | ITSM | A | |
| Temperatura de junção de operação Faixa | TJ | -40 a +125 | ℃ |
| Tstg | -40 a +125 | ℃ | |
| Temperatura de armazenamento Faixa | |||
| Térmica Resistência, junção ao terminal (COMPRIMENTO DO FIO = 3/8") | RθJA | 15 | ℃/W |
| Temperatura de soldagem do terminal | TL | 275 | ℃ |
| (Comprimento do terminal comprimento≥1/16"da Encapsulamento,10s Máx.) |
CARACTERÍSTICAS ELÉTRICAS (TC = 25℃ salvo indicação em contrário; as características elétricas aplicam-se nos dois sentidos)
Característica | Símbolos | YZPST-K3002GRP | Unidade |
Mín. |
| 270 |
|
Tensão de disparo, IBO=200μA | VBO | 330 | V |
Corrente repetitiva de pico no estado de bloqueio (onda senoidal de 50 a 60 Hz) |
|
|
|
IDRM | 5 | μA | |
| IBO |
|
|
Corrente de disparo | 200 | μA | |
Tensão de pico no estado ligado |
| Típ. 1,5 Máx. 4 |
|
(ITM=1A pico, largura de pulso≤300μs, ciclo de trabalho≤2%) | VTM | V | |
Corrente de manutenção dinâmica | IH | Típ. 50 | mA |
(onda senoidal, 60 Hz, RL=100Ω) | Máx. 100 | ||
Resistência de comutação (onda senoidal, 50 a 60 Hz) | RS | 0.1 |
|
kΩ | |||
Taxa crítica de subida da corrente no estado ligado, |
|
|
|
Circuito de forma de onda amortecida crítica (IPK=130Ω, largura de pulso=10μs) | di/dt | 120 |
|
|
|
| A/μS |
