COMPONENTE DE POTÊNCIA
YZPST-N2055MC280
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
P/N:YZPST-N2055MC280

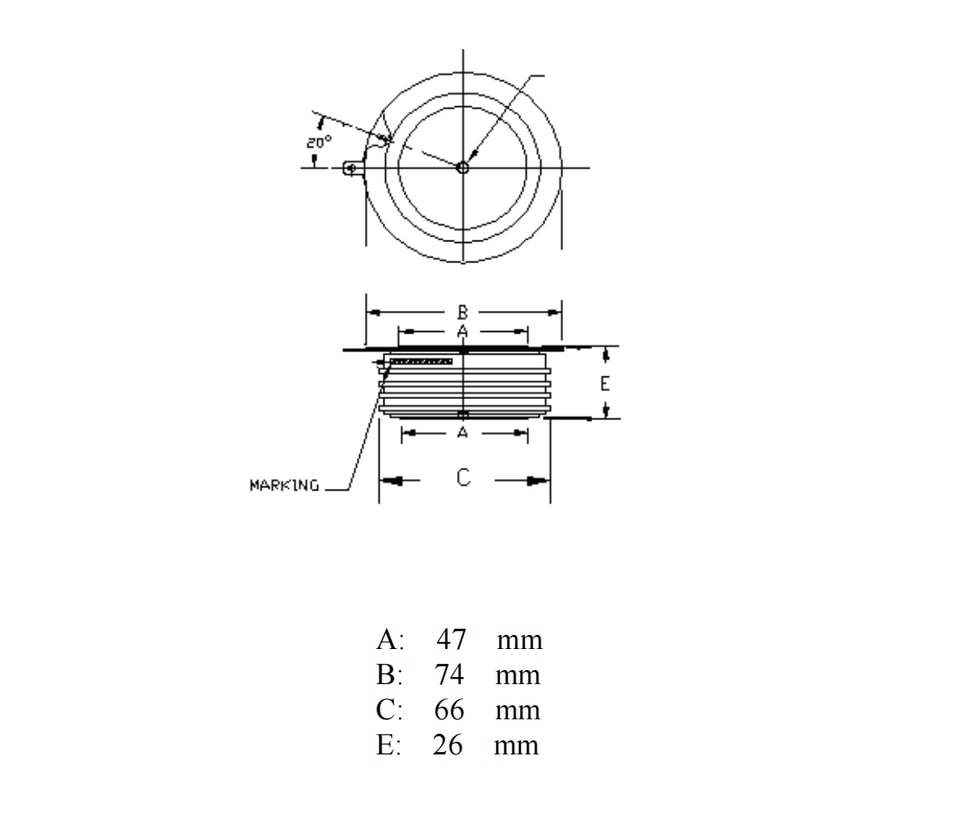

TIRISTOR DE ALTA POTÊNCIA PARA APLICAÇÕES DE CONTROLE DE FASE
Características:
. Estrutura totalmente difundida
. Configuração de gate com amplificação central
. Tempo máximo de desligamento garantido
. Alta capacidade de dV/dt
. Dispositivo montado por pressão
CARACTERÍSTICAS E CLASSIFICAÇÕES ELÉTRICAS
Bloqueio - estado desligado
VRRM(1) | V DRM(1) | VRSM(1) |
2800 | 2800 | 2900 |
VRRM = Tensão reversa de pico repetitiva
VDRM = tensão de pico repetitiva em estado desligado
VRSM = tensão inversa de pico não repetitiva (2)
Pico repetitivo reversose fuga e em estado desligado fuga em estado | IRRM /IDRM | 10 mA 65 mA (3) |
Taxa crítica de elevação de tensão | dV/dt (4) | 500 V/μs |
Estado - on de condução
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
| Valor médio da corrente em estado de condução | IT(AV) | 2000 | A | Tc=93oC | ||
| Valor eficaz da corrente em estado de condução | ITRMS | 2000 | A | Valor nominal | ||
| Corrente de surto de pico de um ciclo | ITSM | 41000 | A | 8,3 ms (60 Hz), forma de onda senoidal, condução de 180°, Tj = 125 °C 10,0 ms (50 Hz), forma de onda senoidal, condução de 180°, Tj = 125 °C | ||
| corrente (não repetitiva) | 36000 | A | ||||
| I²t | I²t | 3.3x106 | A2s | 8.3 msec e 10.0 msec | ||
| Corrente de travamento | IL | 800 | mA | VD = 24 V; RL= 12 ohms | ||
| Corrente de manutenção | IH | mA | VD = 24 V; I = 2.5 A | |||
| 400 | ||||||
| Tensão de condução de pico | VTM | V | ITM = 2000 A; | |||
| 1.45 | ||||||
| Taxa crítica de aumento da corrente em condução (5) | di/dt | A/μs | Comutação a partir de VDRM < 1000 V, não repetitiva | |||
| 200 |
Disparo
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
| Dissipação máxima de potência no gate | PGM | 200 | W | tp = 40 us | ||
| Dissipação média de potência da gate | PG(AV) | 5 | W | |||
| Corrente de pico do gate | IGM | 10 | A | |||
| Corrente de gate necessária para disparar todas as unidades | IGT | 300 | mA | VD = 6 V;RL = 3 ohms;Tj = -40 oC VD = 6 V;RL = 3 ohms;Tj = +25 oC VD = 6 V;RL = 3 ohms;Tj = +125oC | ||
| 150 | mA | |||||
| 125 | mA | |||||
| Tensão de gate necessária para disparar todas as unidades | VGT | 5 | V | VD = 6 V;RL = 3 ohms;Tj = -40 oC VD = 6 V;RL = 3 ohms;Tj = 0-125oC VD = Rated VDRM; RL = 1000 ohms; Tj = + 125 oC | ||
| 0.3 | 3 | V | ||||
| V | ||||||
| Tensão negativa de pico | VGRM | 5 | V |
Dinâmico
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
| Tempo de atraso | td | 1.5 | 0.7 | μs | ITM = 50 A; VD = Rated VDRM | |
| Pulso de gate: VG = 20 V; RG = 20 ohms; tr = 0.1 μs; tp = 20 μs | ||||||
| Tempo de desligamento (com VR = -50 V) | 500 | 250 | μs | ITM = 1000 A; di/dt = 25 A/μs; | ||
| VR > -50 V; dV/dt reaplicado = 20 V/μs linear até 80% de VDRM; VG = 0; Tj = 125 oC; ciclo de trabalho > 0.01% | ||||||
| Carga de recuperação reversa | Qrr | μC | ITM = 1000 A; di/dt = 25 A/μs; | |||
| * | VR > -50 V |
YZPST-N2055MC280
Nenhum conteúdo adicional do produto está disponível.
