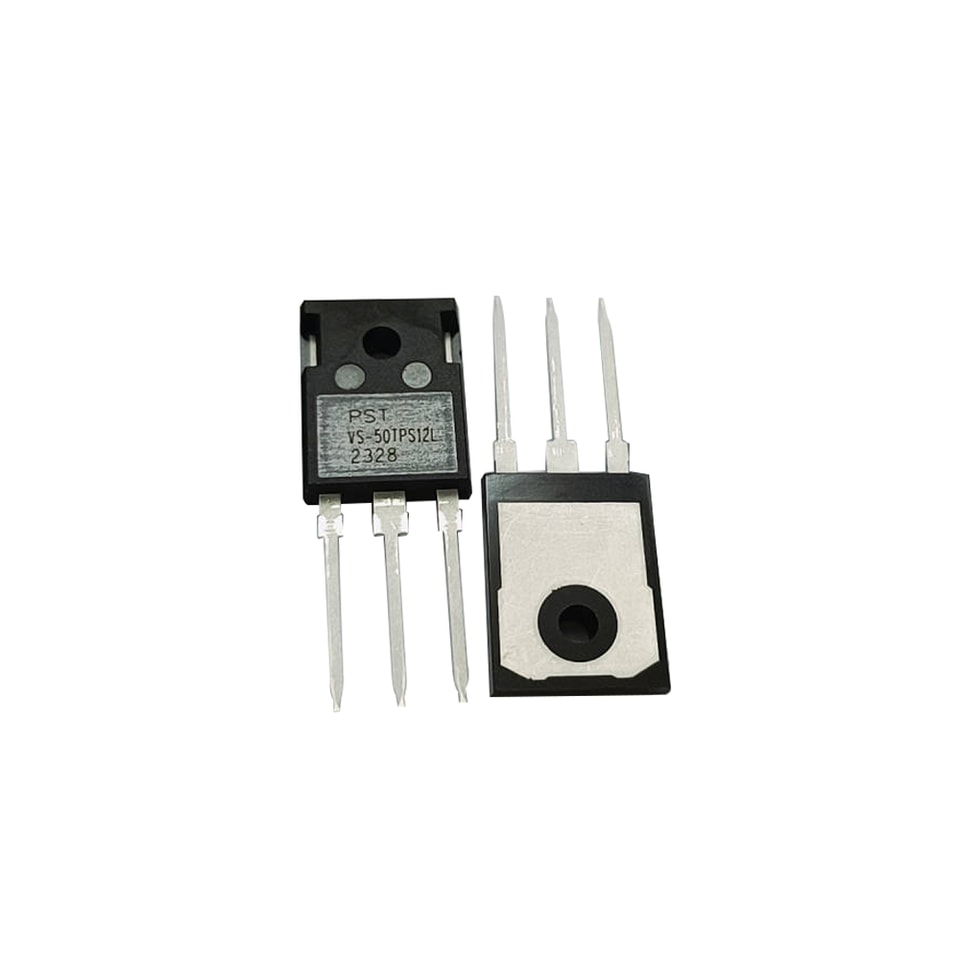

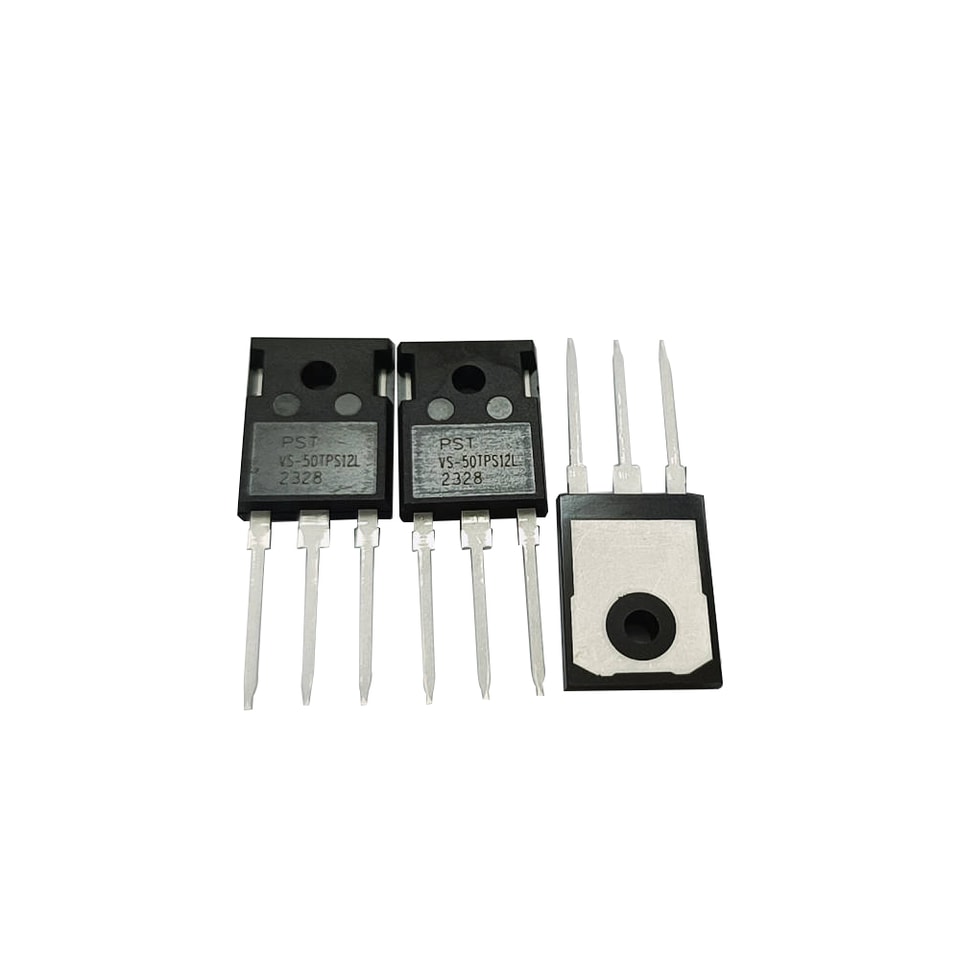

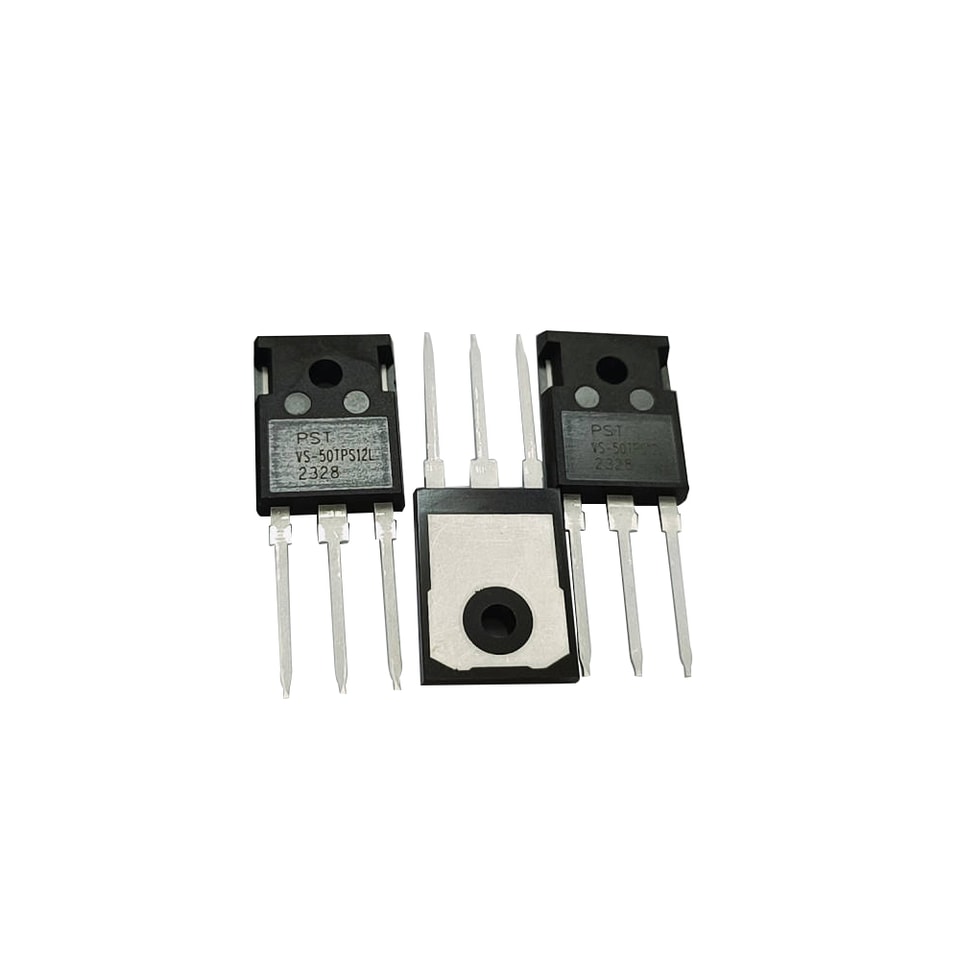

YZPST-50TPS12L Capacidade de surto de corrente muito alta 1200V TO-247-3L SCR
CARACTERÍSTICAS
Alto desempenho de ciclagem térmica
Capacidade de alta voltagem
Capacidade muito alta de surto de corrente
APLICAÇÕES
Retificação de linha 50/60 Hz
Controle de motor AC de partida suave
Controle de motor DC
Conversor de energia
Controle de energia AC
Iluminação e controle de temperatura

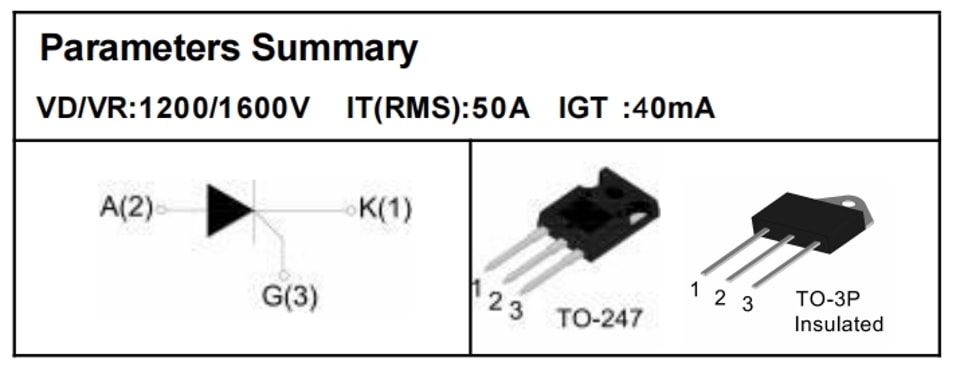

YZPST-50TPS 50A série SCR
Capacidade de surto de corrente muito alta 1200V TO-247-3L SCR
CARACTERÍSTICAS
Alto desempenho de ciclagem térmica
Capacidade de alta voltagem
Capacidade de surto de corrente muito alta
APLICAÇÕES
Retificação de linha 50/60 Hz
Controle de motor AC de partida suave
Controle de motor DC
Conversor de energia
Controle de energia AC
Controle de iluminação e temperatura
|
ABSOLUTE MAXIMUM RATINGS |
|||
|
Parâmetro |
Símbolo |
Valor |
Unidade |
|
Faixa de temperatura de armazenamento |
Tstg |
-40 ~ 150 |
°C |
|
Faixa de temperatura de junção de operação |
Tj |
-40 ~ 125 |
°C |
|
Tensão repetitiva de pico de estado desligado (T =25°C) |
VDRM |
1200/1600 |
V |
|
Tensão reversa de pico repetitiva (T =25℃) |
VRRM |
1200/1600 |
V |
|
Tensão de pico não repetitiva de bloqueio |
VDSM |
VDRM +100 |
V |
|
Tensão reversa de pico não repetitiva |
VRSM |
VRRM +100 |
V |
|
Corrente eficaz de estado ligado (T = 100℃) |
IT(RMS) |
50 |
A |
|
Corrente de pico no estado ligado não repetitivo |
ITSM |
630 |
A |
|
Valor I2t para fusão (tp=10ms) |
I2t |
2450 |
A2 S |
|
Taxa crítica de aumento da corrente de estado ligado t(I =2×IGT, tr ≤ 100 ns) |
di/dt |
150 |
A/μS |
|
Corrente de porta de pico |
IGM |
2.5 |
A |
|
Dissipação média de potência de porta |
PG(AV) |
2.5 |
W |
| Térmico Resistências | ||||
| Símbolo | Parâmetro | Valor | Unidade | |
| PARA -3P | 0.6 | |||
| Rth (j-c) | Junction to case (DC) | PARA -247 | 0.55 | ℃/W |
| ELÉTRICO CARACTERÍSTICAS (T=25℃ a menos que outro especificado) | |||||
| Símbolo | Teste Condição | Valor | Unidade | ||
| MIN . | TYP . | MAX . | |||
| I GT | V = 12 V R = 140 \u03a9 | 20 | 40 | 60 | m A |
| V GT | 1.3 | V | |||
| V GD | VD = VDRM Tj = 125 °C R= 1K\u03a9 | 0.2 | V | ||
| I L | I G = 1.2 I GT | 300 | mA | ||
| I H | IT = 5 0 mA | 200 | mA | ||
| dV/dt | V D =2/3 V DRM Gate Open Tj =125℃ | 500 | V/μs | ||
| ESTÁTICO CARACTERÍSTICAS | ||||
| Símbolo | Parâmetro | Valor( MAX ) | Unidade | |
| V TM | ITM = 140 A tp =380μs | Tj =25℃ | 1.8 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25℃ | 200 | μA |
| I RRM | Tj =125℃ | 8 | mA | |

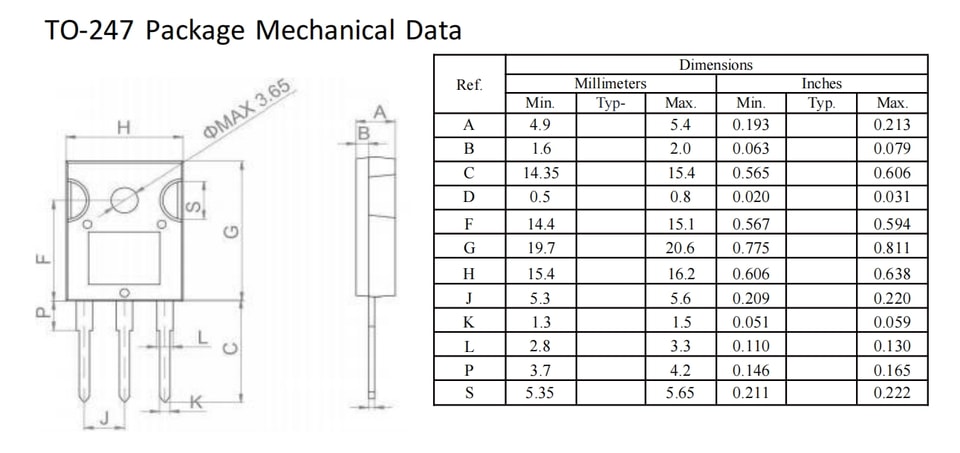

TO-247 Package Mechanical Data
