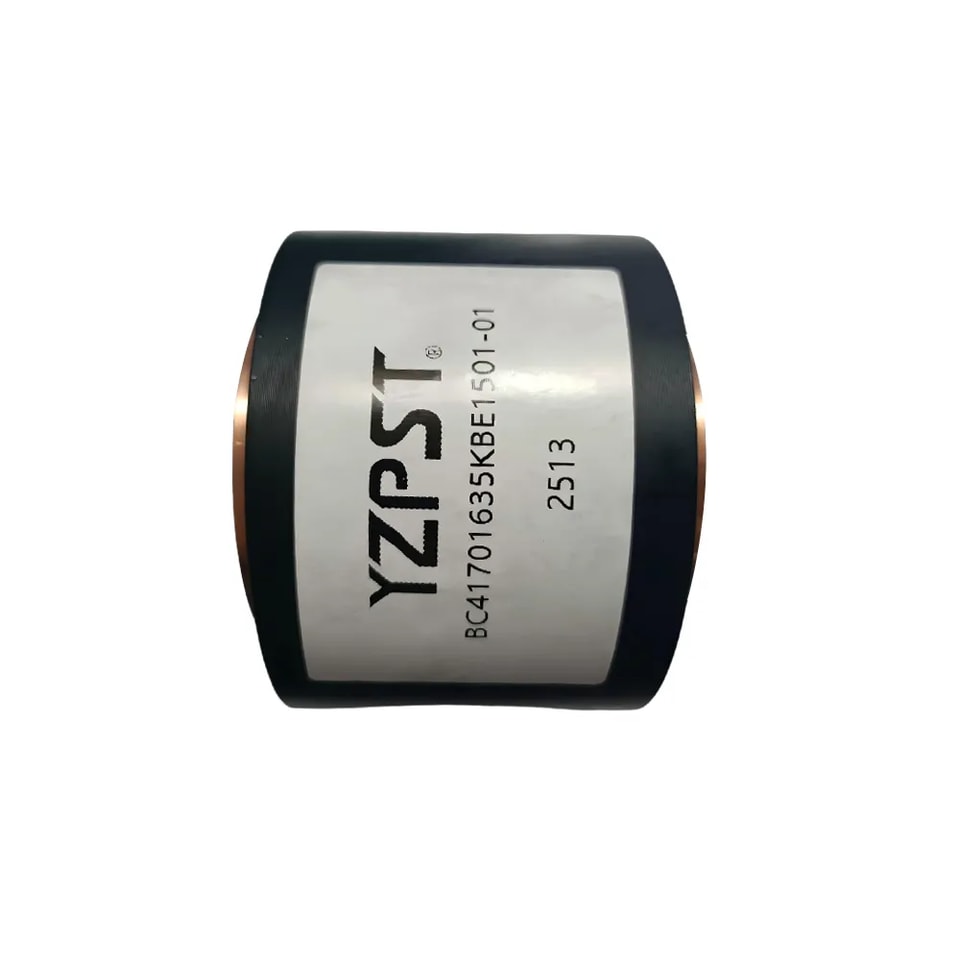

YZPST-BC41701635KBE1501-01
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Tipo: Capacitor ressonante BC41
Descrição: P/N: YZPST-BC41-BE1-500KVAR-700VAC-6.3UF
Código: BC41701635KBE1501-01
Características
Resfriado por água condutiva
Dielétrico de polipropileno
Baixo fator de dissipação (tgδ), baixo ESL e baixo ESR
Alta tensão, alta frequência e alto dv/dt, excelente dissipação de calor
Pode suportar grande corrente
Aplicação
Amplamente utilizado em dispositivos ressonantes de alta potência e alta frequência
Dados técnicos
Normas de referência | GB/T 3984-2004 IEC 60110.1 |
Operação temperatura faixa | -40℃~+85℃ |
Faixa de capacitância | 6,3μF |
Capacitância nominal | 500 kVar |
Tensão nominal | 700VAC |
Tolerância | ±10% |
Tensão de teste entreterminais | 1.5UNAC 10s 3.0UNDC 10s a 25℃±5℃ |
Fator de dissipação | tgδ≤5×10-4 a 25℃±5℃ , 1kHz |
Resistência de isolamento | R·C≥5000s，em 100VDC，25℃±5℃ , 60s |
Vida útil | 100000hrs ( Un θhotspot ≤ 70℃) |

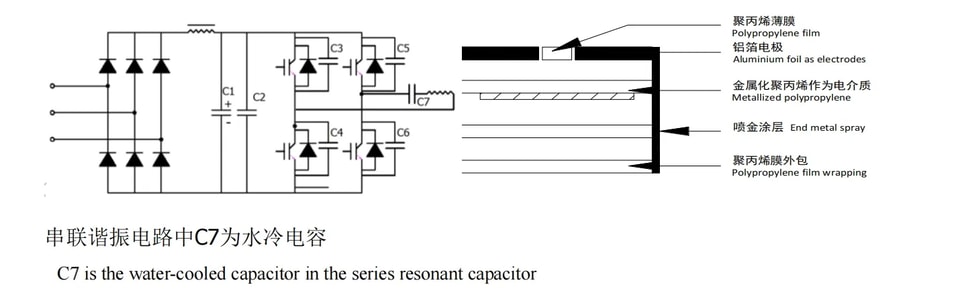

Circuito típico e diagrama de construção

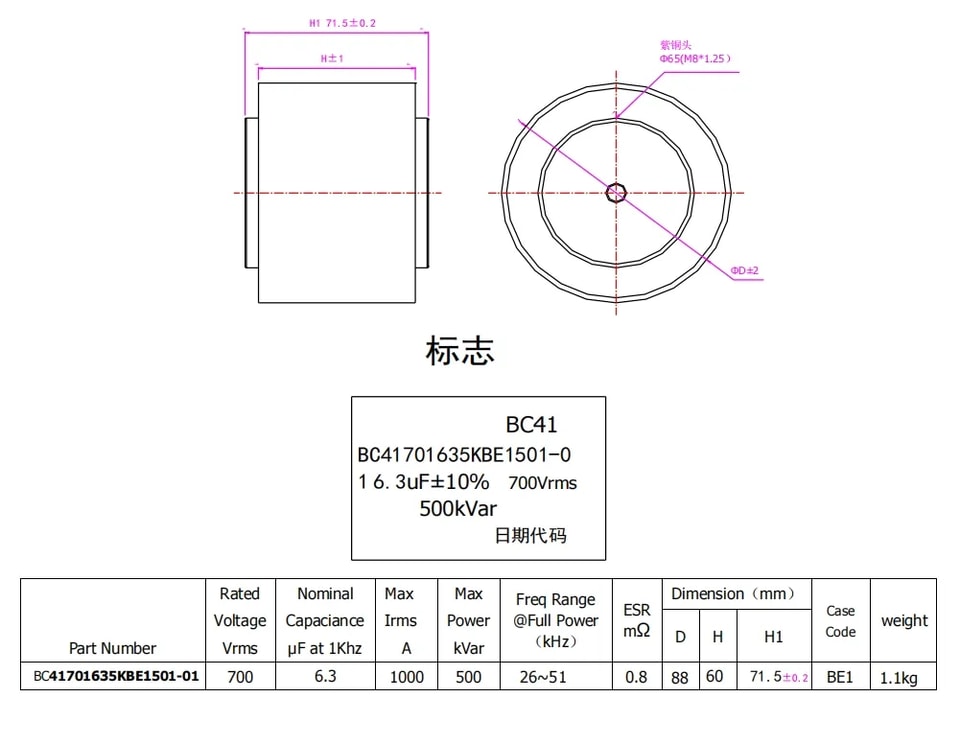

Desenho do capacitor e estilo dos terminais
