YZPST-MDC160-16
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

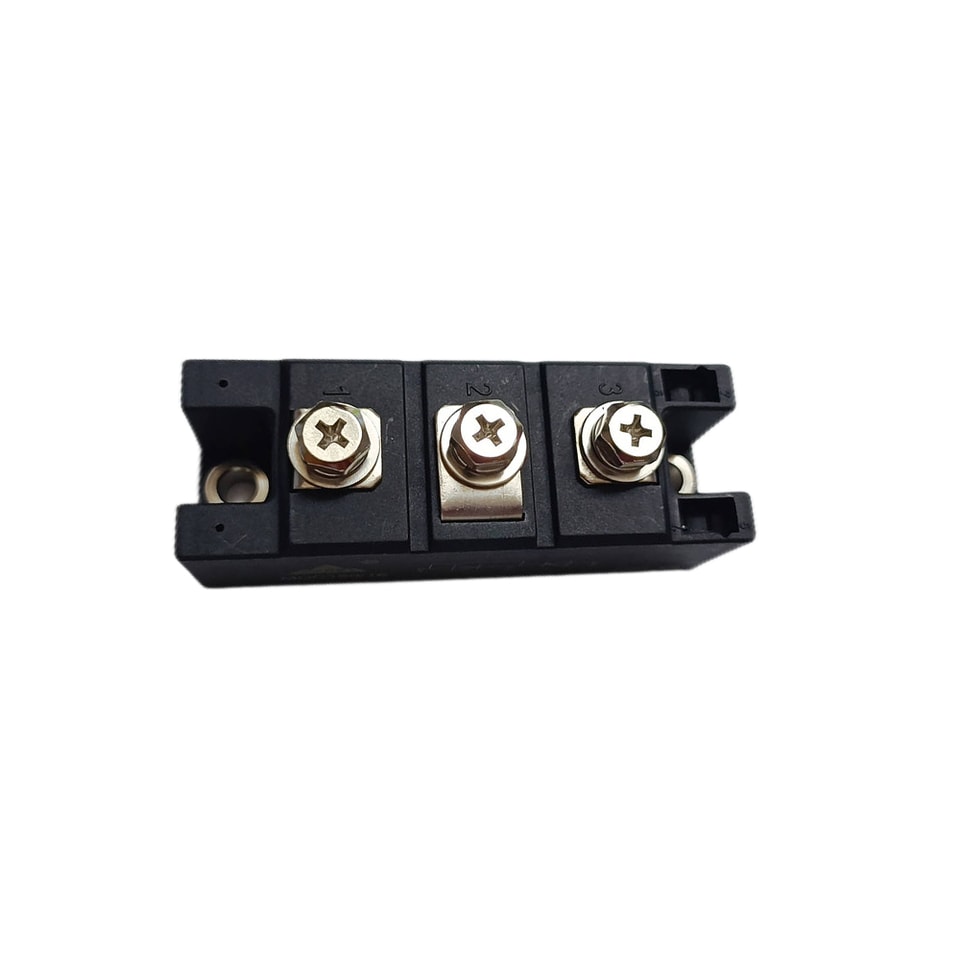

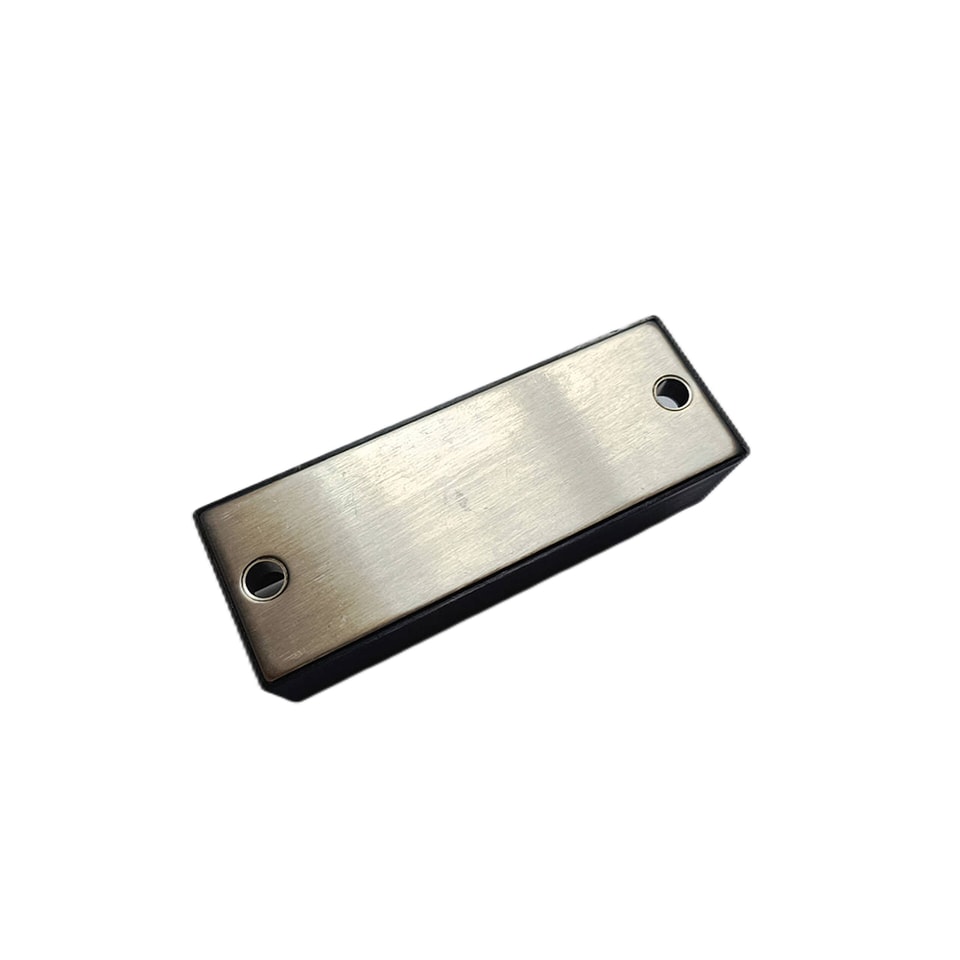

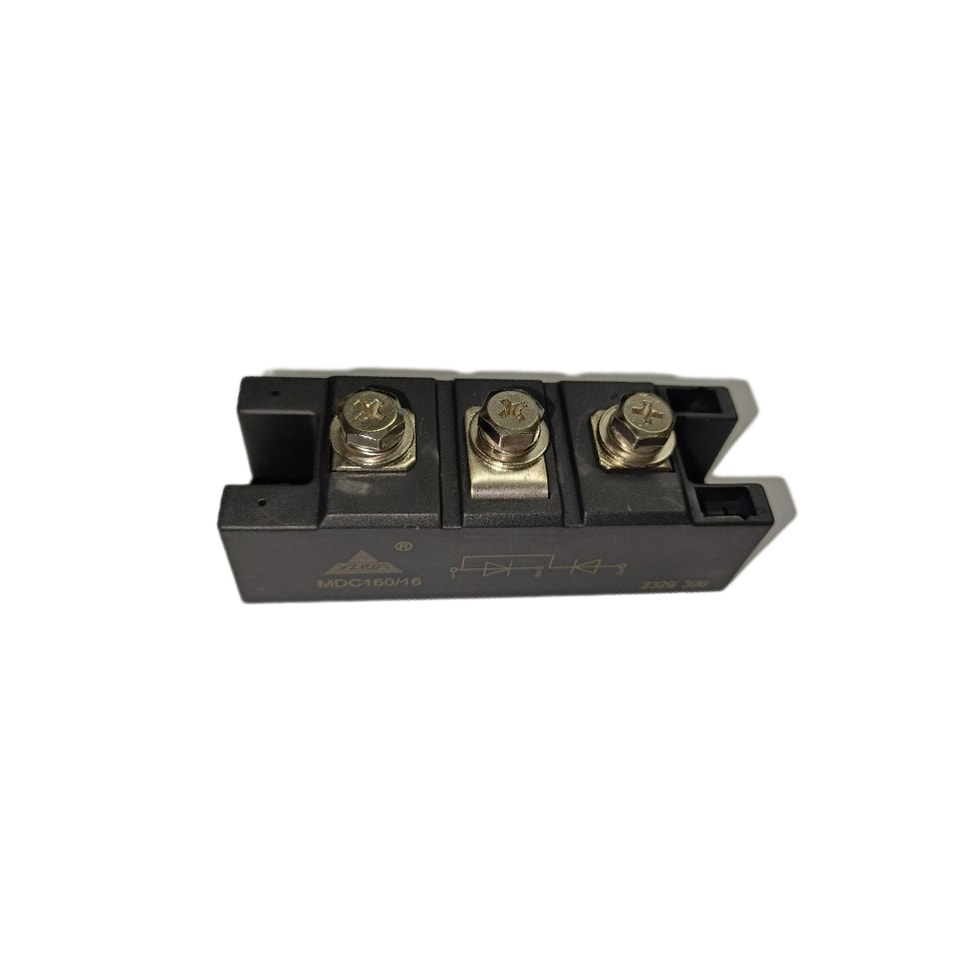

MÓDULO DE DIODO RETIFICADOR
P/N:YZPST-MDC160-16
Características:
- Base eletricamente isolada
- Alta capacidade de surto
- Juntas soldadas a quente para alta confiabilidade
Aplicações típicas:
- Retificadores não controlados para conversores CA/CC
- Retificador de linha para controladores transistorizados de motores CA
- Alimentação de campo para motores CC
Reverso de bloqueio
Tipo de dispositivo | VRRM (1) | VRSM(1) |
YZPST MDC160 | 1600 V | 1700 V |
VRRM = Tensão inversa de pico repetitiva
VRSM = Tensão inversa de pico não repetitiva (2)
Observações:
Todos os valores nominais são especificados para Tj = 25 °C, salvo indicação em contrário.
(1) Todos os valores nominais de tensão são especificados para uma forma de onda senoidal aplicada de 50 Hz / 60 Hz na faixa de temperatura de -40 a +135 °C.
(2) largura máxima de pulso de 10 ms
(3) Valor máximo para Tj = Tjmax
Corrente de fuga inversa de pico repetitiva | IRRM | 20 mA (3) |
Estado
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidade | Condições | ||
Valor médio da corrente direta corrente do coletor | IF(AV) |
| 195 |
| A | Onda senoidal de 50 Hz, condução de 180°, Tc = 85 °C | ||
Valor eficaz da corrente direta | IF(RMS) |
| 300 |
| A | Onda senoidal de 50 Hz, condução de 180°, Tc = 85 °C | ||
Surto de pico de um ciclo corrente (não repetitiva) | IFSM |
| 5 |
| kA | Onda senoidal de 50 Hz, condução de 180°, Tj = Tjmax, VR = 0 | ||
I ao quadrado t | I2 t |
| 125 |
| kA2s | Tj = Tjmax | ||
Tensão de pico direta | VFM |
| 1.35 |
| V | Corrente direta 500 A, Tj = Tjmax | ||
Tensão de limiar | VF(TO) |
| 0.85 |
| V | Tj = Tjmax | ||
Resistência de inclinação em direta | rF |
| 1 |
| mΩ | Tj = Tjmax | ||
Tensão de isolamento RMS | VINS |
| 3000 |
| V | CA 50 Hz, 60 s | ||
Características térmicas e mecânicas e classificaçõesngs
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidade | Condições | ||
| Operação junção temperatura | Tj | -40 | 135 | °C | ||||
| Armazenamento temperatura | Tstg | -40 | 125 | °C | ||||
| Térmica resistência | Rth(j-c) | 0.18 | °C/W | SIN condução de 180° | ||||
| junção a case (por diodo) | montagem superfícies suave, plano e lubrificado | |||||||
| Térmica resistência | Rth(c-s) | 0.05 | °C/W | |||||
| caixa para dissipador (por módulo) | ||||||||
| Torque de montagem | T | 2.5 | 3.5 | N·m | ||||
| case-o dissipador de calor | ||||||||
| Torque de montagem | T | 4 | 6 | N·m | ||||
| terminais de barramento | ||||||||
| Peso | W | 200 | g | |||||

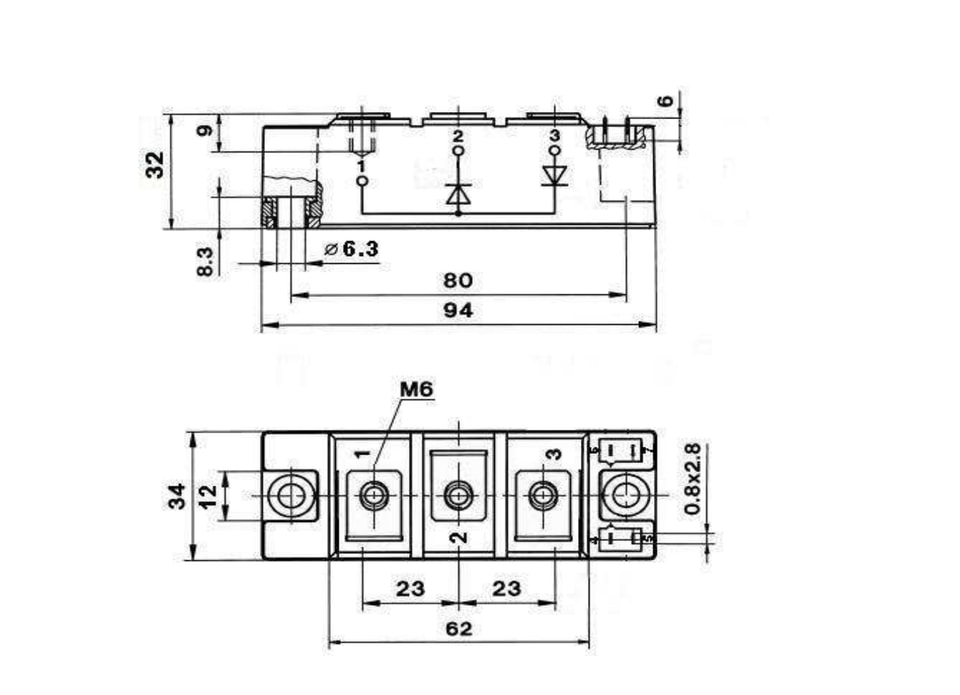

ESBOÇO E DIMENSÕES
.jpg)
-3.jpg)
.jpg)
