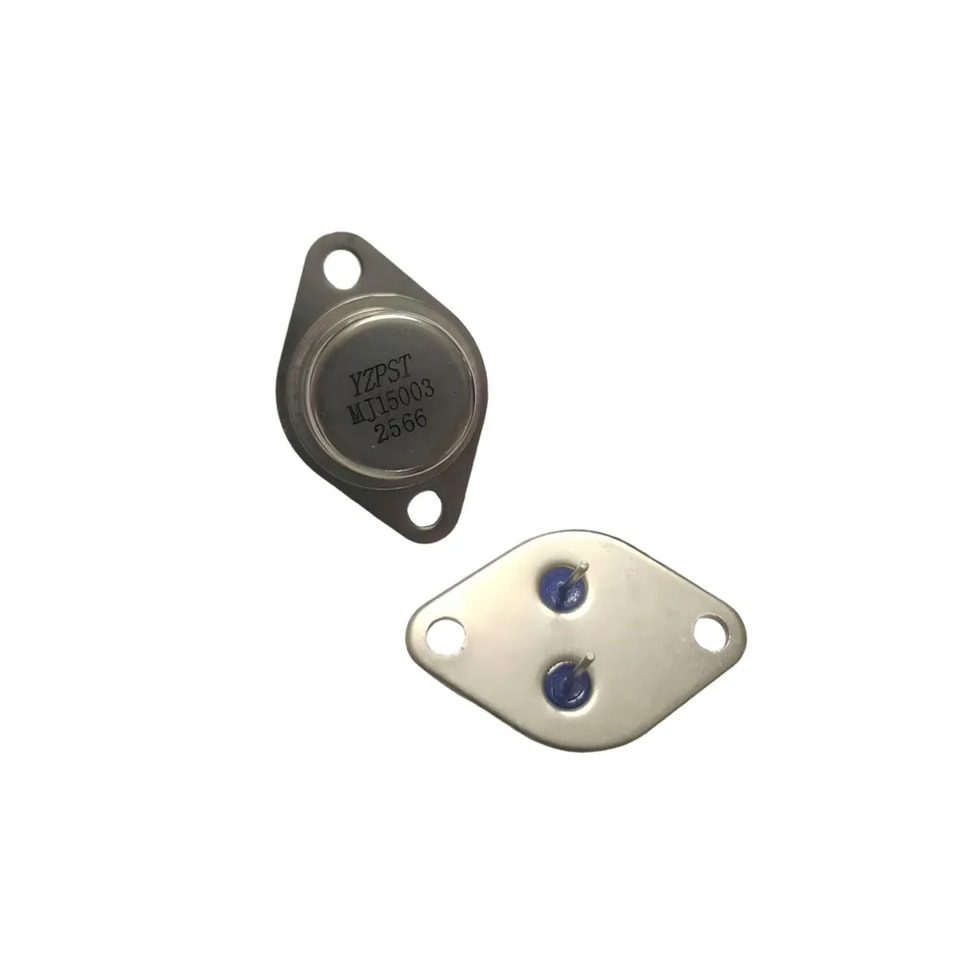

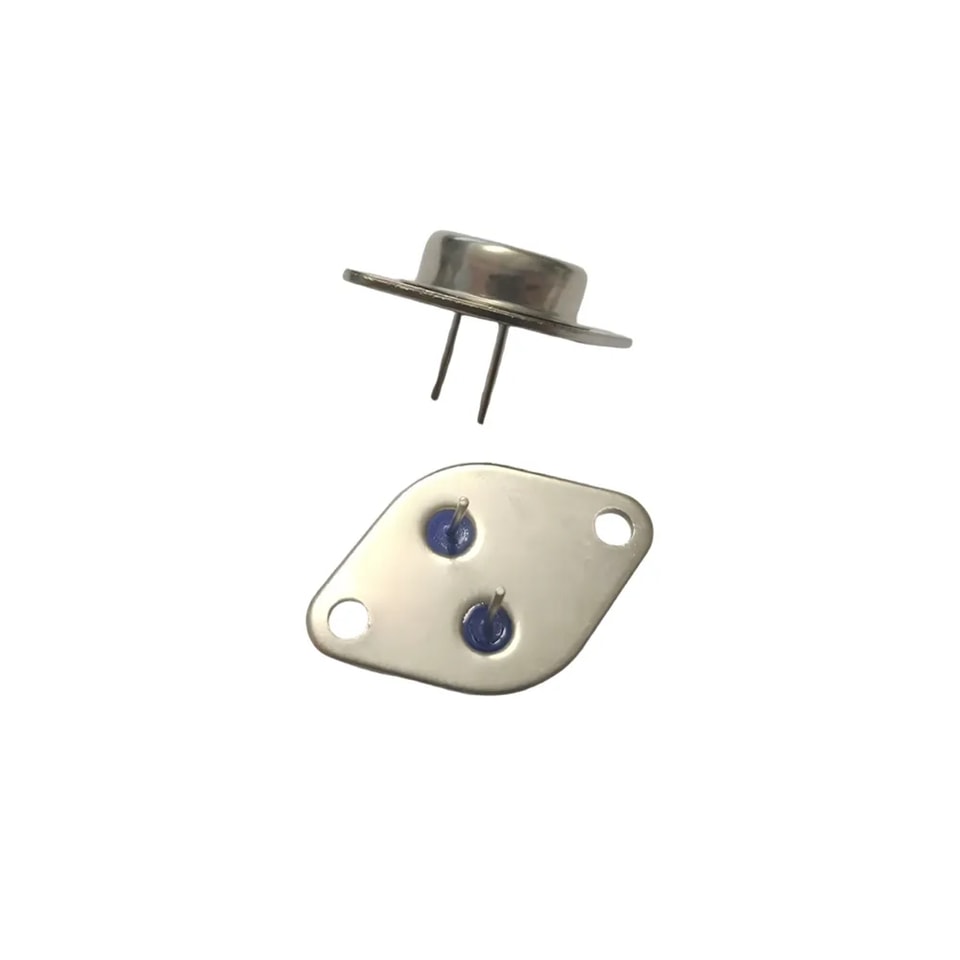

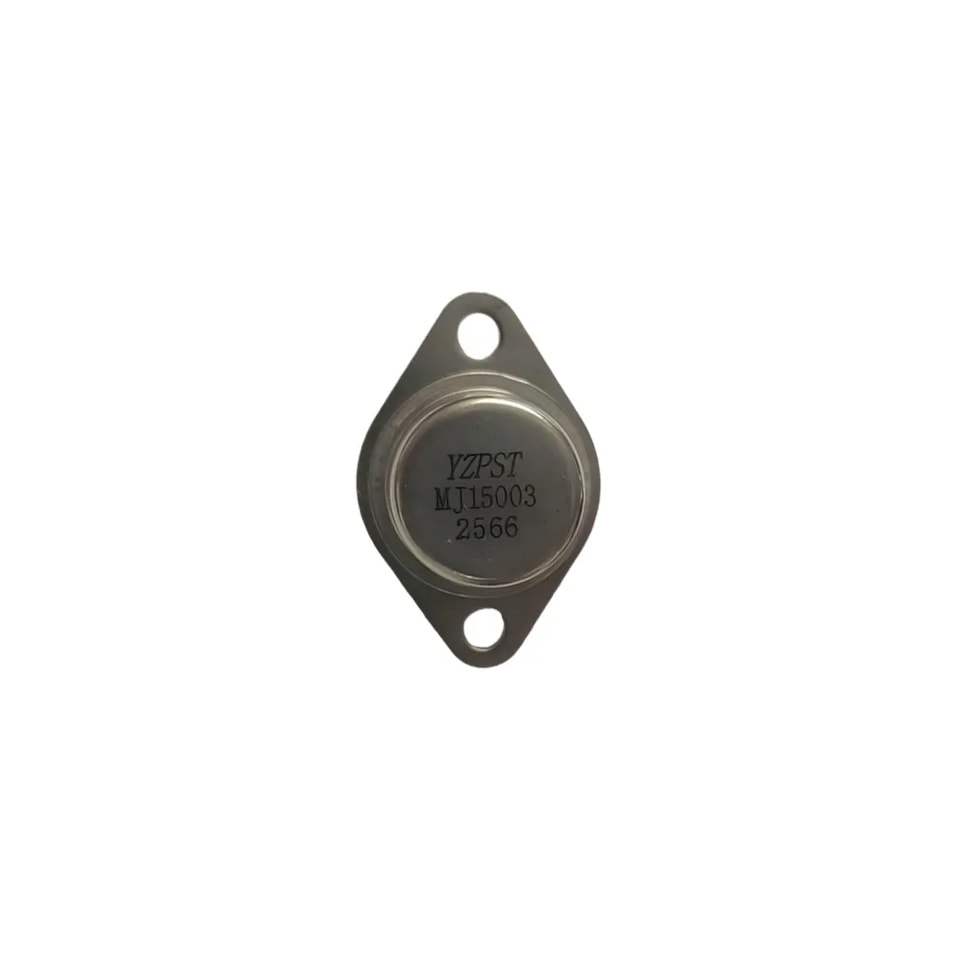

YZPST-MJ15003
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Máximos absolutos especificações(Ta=℃)
|
|
|
| |
VCBO | Tensão coletor-base | Emissor aberto | 140 | V |
VCEO | Tensão coletor-emissor | Aberto base | 140 | V |
VEBO | Tensão emissor-base | Coletor aberto | 5 | V |
IC | Corrente de coletor |
| 20 | A |
IB | Corrente de base |
| 5 | A |
IE | Corrente do emissor |
| -25 | A |
PD | Dissipação total de potência | TC=25℃ | 250 | W |
Tj | Temperatura de junção |
| 200 | ℃ |
Tstg | Temperatura de armazenamento |
| -65~200 | ℃ |
CARACTERÍSTICAS TÉRMICAS
SÍMBOLO | PARÂMETRO | MAX | UNIDADE |
Rth j-c | Resistência térmica junção para o encapsulamento | 0.7 | ℃/W |
CARACTERÍSTICAS
Tj=25℃ salvo se indicadode outro modo especificado
SÍMBOLO | PARÂMETRO | CONDIÇÕES | MÍN | TÍP. | MAX | UNIDADE |
VCEO(SUS) | Tensão de saturação coletor-emissorstaining voltage | IC=0.2A ;IB=0 | 140 |
|
| V |
VCEsat | Tensão de saturação coletor-emissorration voltage | IC=5A; IB=0.5A |
|
| 1.0 | V |
VBE | Tensão de condução base-emissor | IC=5A ; VCE=2V |
|
| 2.0 | V |
ICEO | Corrente de corte do coletor | VCE=140V; IB=0 |
|
| 0.25 | mA |
ICEX | Corrente de corte do coletor | VCE=140V; VBE(off)=1.5V TC=150℃ |
|
| 0.1 2.0 | mA |
IEBO | Corrente de corte do emissor | VEB=5V; IC=0 |
|
| 0.1 | mA |
hFE | Ganho de corrente CC | IC=5A ; VCE=2V | 25 |
| 150 |
|
Is/b |
Segundo colapso do coletorou corrente Com polarização direta da base polarizada | VCE=50Vdc,t=1 s, Não repetitivo | 5 |
|
|
A |
VCE=100Vdc,t=1 s, Não repetitivo | 1 | |||||
COB | Capacitância de saída | IE=0 ; VCB=10V;f=1.0MHz |
|
| 1000 | pF |
fT | Frequência de transição | IC=0.5A ; VCE=10V;f=0.5MHz | 2 |
|
| MHz |
DESENHO DA EMBALAGEM
