YZPST-MTC300-1800V (refrigerado a ar)
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Características
Transferência de calor por base metálica isolada em cerâmica de nitreto de alumínio
Contatos de pressão em metal precioso para alta confiabilidade
Tiristor com gate amplificador
Aplicações típicas
Controle de motor CC
Soft starters para motores CA
Controle de temperatura
Controle profissional de iluminação
Símbolo | Condição | Valores nominais | Unidade |
IT(AV) | Monofásico, meia onda, condução de 85° | 305 | A |
ITRMS | Monofásico, meia onda, condução de 35° | 585 | A |
ITSM | Tj=125℃ | 8000 | A |
I2t | Tj=125℃ | 320 | kA²s |
VDRM/VRRM | 1800/1800 | V | |
di/dt | não repetitivo | 250 | A/us |
Viso | CA 1 minuto | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +125 | ℃ | |
W | - | g |
Símbolo | Condição | Valores nominais | Unidade |
IDRM / IRRM | Em VDRM, monofásico, meia onda, Tj=125℃ | 85 | mA |
VTM | Corrente em estado de condução 750 A, Tj=25℃ | 1.4 | V |
VT(TO) | Tj=125℃ | 0.8 | V |
tgd | Tj=25℃ | 1 | us |
tq | Tj=125℃ | 50…150 | us |
IGT/VGT | Tj=25℃ | 200 / 3 | mA/V |
VGD | VD=67%VDRM, Tj=125℃ | 0.25 | V |
DV/DT | VD=67%VDRM | 1000 | V/us |
IH | Tj=25℃ | 150 | mA |
IL | Tj=25℃ | 300 | mA |
Rth(j-c) | Por módulo | 0.055 | K/W |

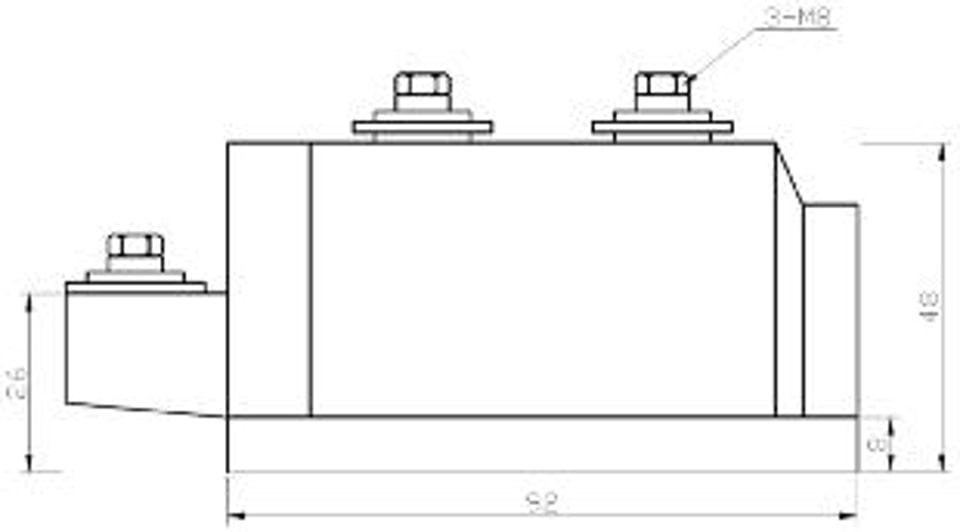

- Desenho dimensional

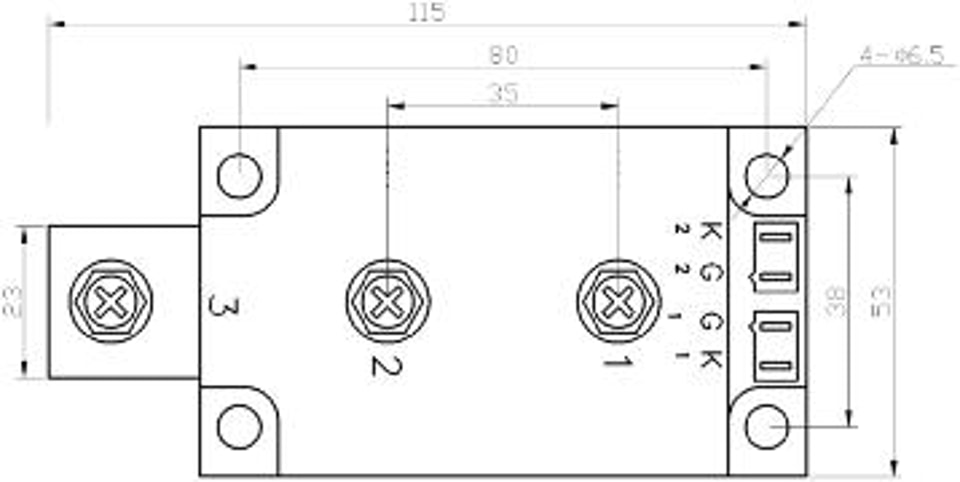

- Desenho dimensional
