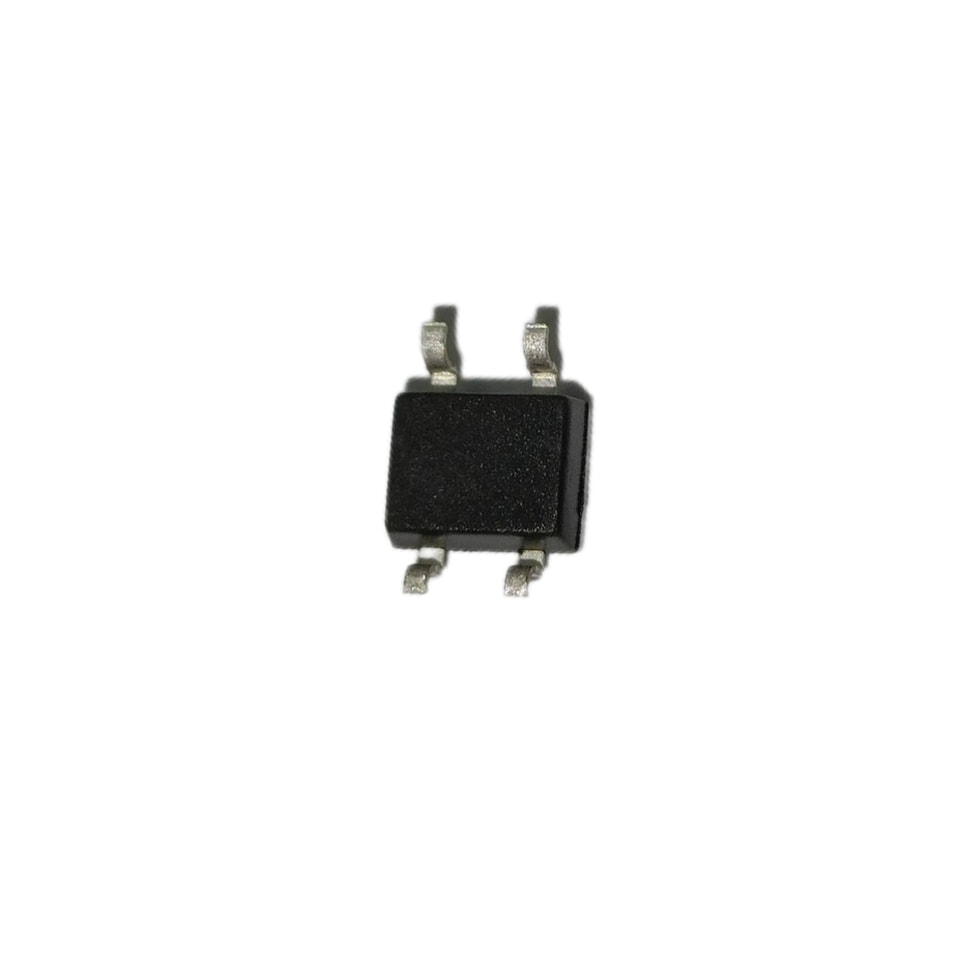

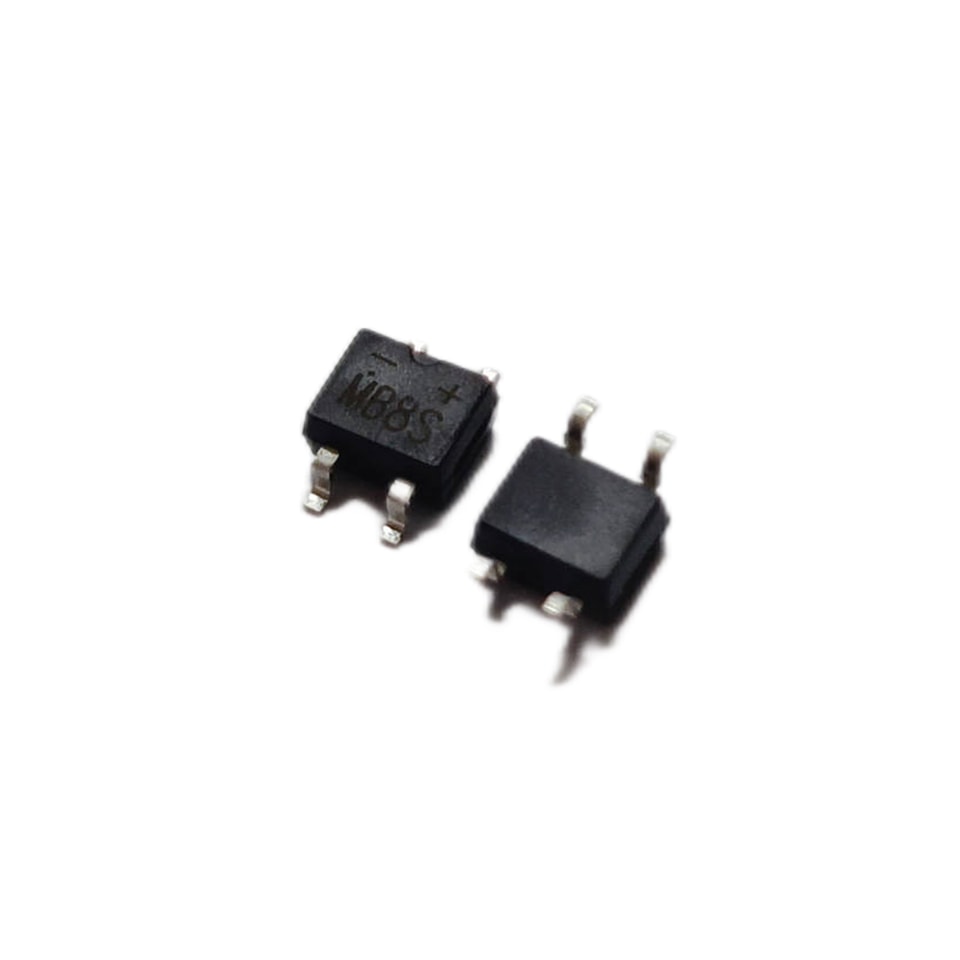

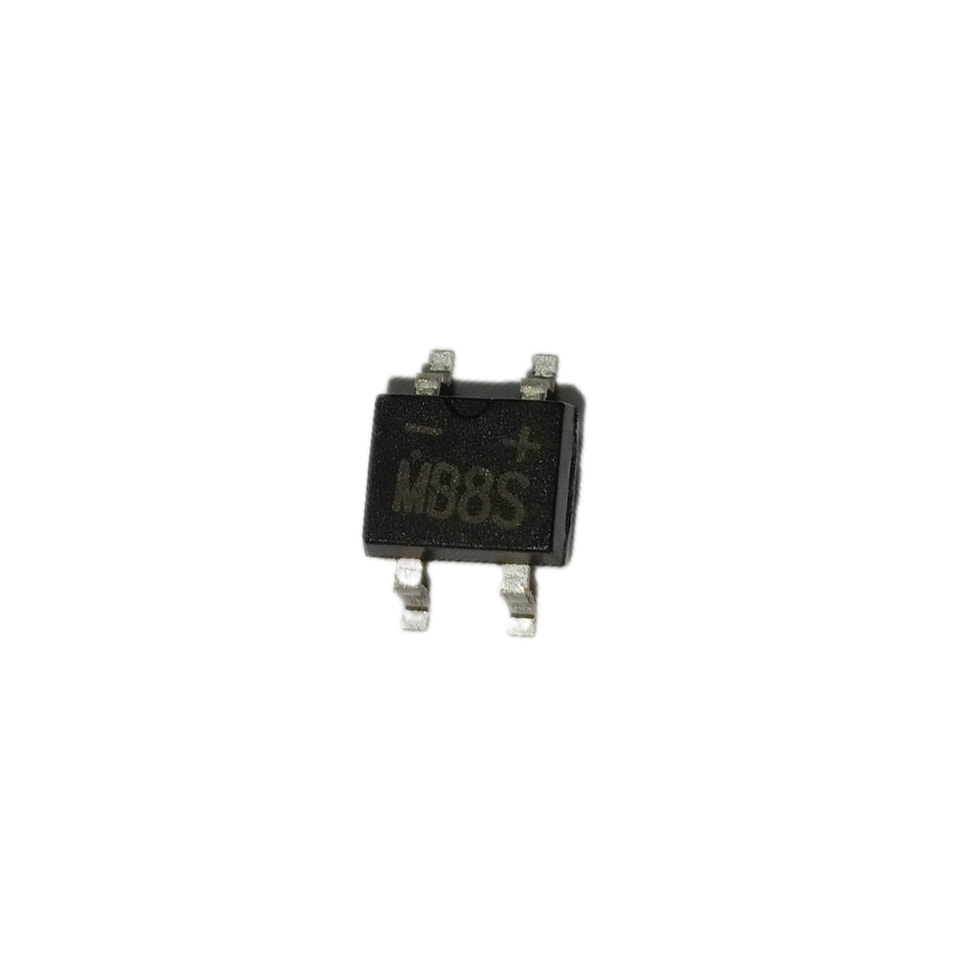

YZPST-MB8S
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Ponte retificadora RETIFICADOR
YZPST-MB05S-MB10S
CARACTERÍSTICAS
Baixa corrente de fuga na tensão reversa
Construção de chip passivado com vidro
Baixa queda de tensão direta
Alta capacidade de corrente de surto direta
Dispositivo compacto de montagem em superfície
DADOS MECÂNICOS

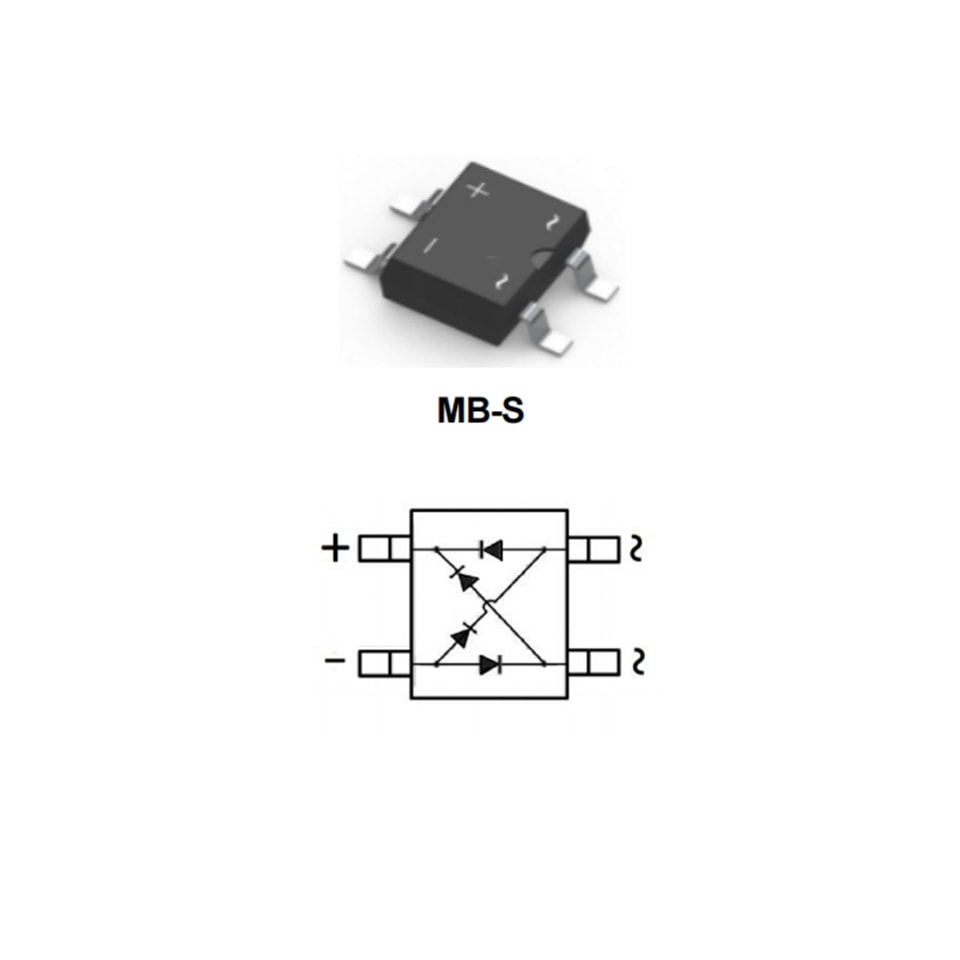

Encapsulamento: MB-S
Material do encapsulamento: plástico moldado.Inflamabilidade UL
Classificação: 94V-0
Peso: 0,22 gramas (aproximado)
VALORES MÁXIMOS (TA= 25°C salvo indicação em contrário indicado)
Parâmetro | Símbolo | MB05S | MB1S | MB2S | MB4S | MB6S | MB8S | MB10S | Unidade |
Pico repetitivo tensão reversa | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Tensão reversa em CC | VR | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Tensão reversa RMS | V RMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
Corrente média de retificação | IF | 0,5/0,8 | A | ||||||
Pico não repetitivo Parade surto Corrente de surto @ t = 8,3 ms | IFSM | 30 | A | ||||||
Resistência térmicade Junção Até ambiente | RθJA | 90 | °C/W | ||||||
Temperatura da junção | TJ | -55 ~+150 | °C | ||||||
Armazenamento Temperatura | TSTG | -55 ~+150 | °C | ||||||
CARACTERÍSTICAS ELÉTRICAS (TA= 25°C salvo indicação em contrárioespecificado)
Parâmetro | Símbolo | Mín. | Máx. | Unidade | Condições |
Tensão direta | VF |
| 1.0 | V | IF=0.5A |
Tensão direta | VF |
| 1.1 | V | IF=0,8A |
Reverso corrente do coletor T=25°C | IR |
| 5 | uA | VR=VRRM |
Corrente reversa T= 125°C | IR |
| 40 | uA | VR=VRRM |
Capacitância de junção | CJ |
| 13 | pF | V=4VCC ,f=1MH |
