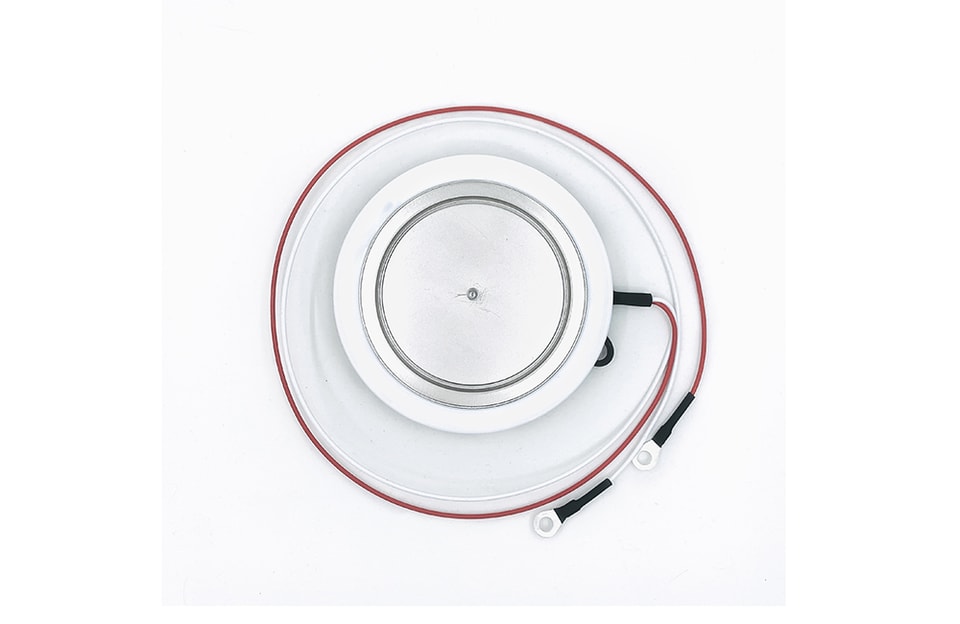

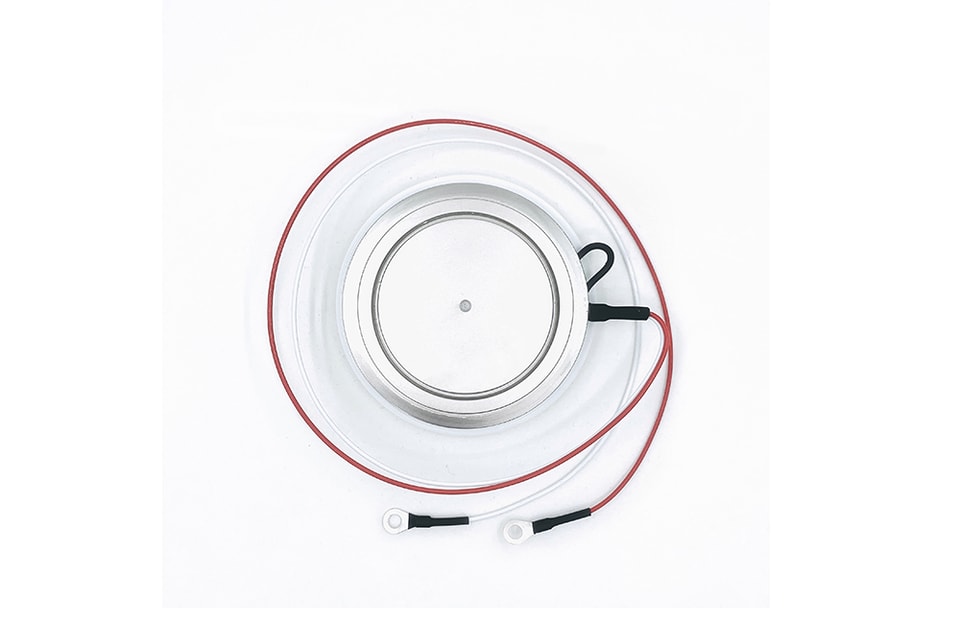

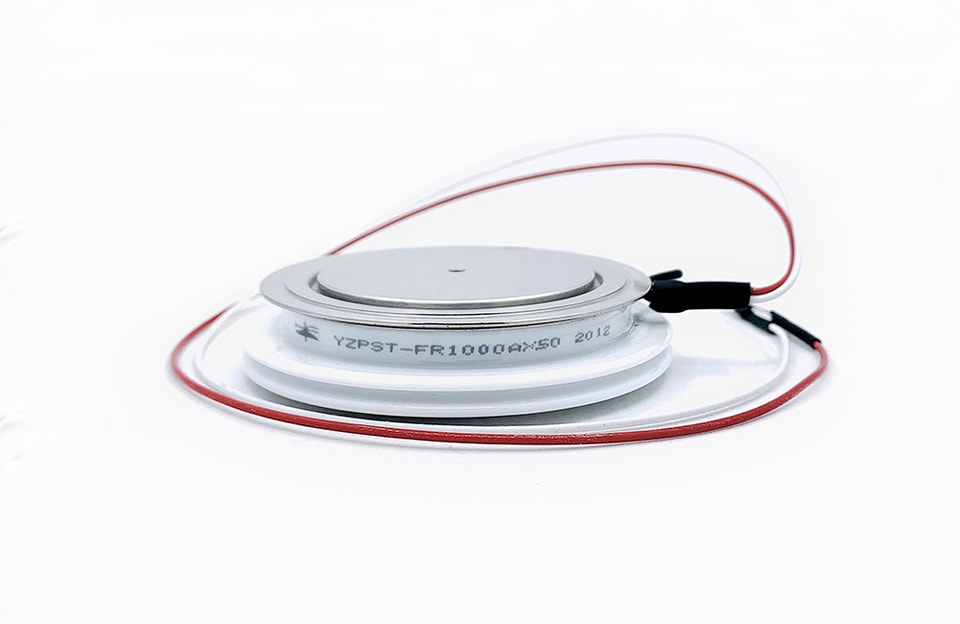

YZPST-FR1000AX50
Características:
- Toda Estrutura Difundida
- Configuração de Porta de Amplificação Interdigitada
- Capacidade de bloqueio de até 2500 volts
- Tempo Máximo de Desligamento Garantido
- Alta Capacidade dV/dt
- Dispositivo Montado sob Pressão
Bloqueio - Estado Desligado
Tipo de dispositivo |
VDRM (1) |
VDSM (1) |
FR1000AX50 |
2500 |
2500 |
Vazamento de pico repetitivo no estado desligado |
IDRM
|
20 mA
80mA (3)
|
Taxa crítica de aumento de tensão |
dV/dt (4) |
700 V/msec |
Conduzindo - em estado
Parâmetro |
Símbolo |
|
Máximo. |
Typ. |
Unidades |
Condições |
Valor eficaz da corrente no estado ligado |
ITRMS |
|
1550 |
|
A |
Valor nominal |
IT(AV) |
1000
|
|
A |
Condução contínua de onda senoidal única de meia fase, 180° |
||
Pico de uma onda de ciclo
(não repetitivo) atual
|
ITSM |
|
14000 |
|
A |
8,3 msec (60Hz), onda senoidal-
forma, condução de 180o, Tj = 125 oC
|
Eu quadrado t |
I2t |
|
8.2.x105 |
|
A2s |
8.3 msec e 10.0 msec |
Corrente contínua reversa RNS |
IR(RMS) |
|
630 |
|
A |
|
Corrente reversa média |
IR(AV) |
|
400 |
|
A |
Condução contínua de onda senoidal única de meia fase, 180° |
Tensão de pico no estado ligado |
VTM |
|
2.2 |
|
V |
ITM=1000A Tj = 125 oC |
Tensão reversa de pico |
VRM |
|
4.0 |
|
V |
IRM=1200A, Tj = 125 oC |
Taxa crítica de aumento do estado ligado
atual
|
di/dt |
|
300 |
|
A/ms |
VD=1/2VDRM,ITM=800A f=60HZ IGM=1.5A,diG/dt=1.0A/us,Tj=125℃ |
Taxa crítica de diminuição da corrente de comutação reversa |
(di/dt)C |
|
200 |
|
A/ms |
ITM=4000A,tw=60us,IRM=4000A,dv/dt=700V/us,VDM=1/2VDRN,Tj=125℃,Reator saturável7500v.us |
CARACTERÍSTICAS ELÉTRICAS E CLASSIFICAÇÕES (cont.)
Gating
Parâmetro |
Símbolo |
Min. |
Máximo. |
Typ. |
Unidades |
Condições |
Pico de dissipação de potência do portão |
PGM |
|
30 |
|
W |
tp = 40 us |
Dissipação média de potência do portão |
PG(AV) |
|
8 |
|
W |
|
Corrente de pico do portão |
IGM |
|
10 |
|
A |
|
Corrente do portão necessária para acionar todas as unidades |
IGT |
|
350 |
|
mA |
VD = 6 V;RL = 2 ohms;Tj = +25 oC |
Tensão do portão necessária para acionar todas as unidades
|
VGT |
|
4
|
|
V |
VD = 6 V;RL = 2 ohms;Tj = 25oC |
Pico de voltagem não disparada |
VGD |
|
0.2 |
|
V |
Tj = 125 oC;VD=1/2VDRM |
Dinâmico
Parâmetro |
Símbolo |
Máximo. |
Typ. |
Unidades |
Condições |
|
tq |
|
50
|
|
ms |
ITM =4000 A; di1/dt = -200A/ms;
di2/dt=50A/us,IRM=500A; dV/dt =700 V/ms VDR=1250V
Tj = 125 oC;tw=60us
|
* Para valor máximo garantido, entre em contato com a fábrica.
CARACTERÍSTICAS E CLASSIFICAÇÕES TÉRMICAS E MECÂNICAS
Parâmetro |
Símbolo |
Min. |
Máximo. |
Typ. |
Unidades |
Condições |
Temperatura de operação |
Tj |
-40 |
+125 |
|
oC |
|
Temperatura de armazenamento |
Tstg |
-40 |
+150 |
|
oC |
|
Resistência térmica da parte do tiristor - junção ao dissipador |
RQI (j-f) |
|
0.022 |
|
oC/W |
Dupla face refrigerada |
Resistência térmica da parte do diodo - junção ao dissipador |
RQ₂ (j-f) |
|
0.070 |
|
oC/W |
Dupla face refrigerada |
Força de montagem |
P |
|
45 |
|
kN |
|
Peso |
W |
|
670 |
|
g |
|
* Superfícies de montagem lisas, planas e untadas
ESBOÇO DO CASO E DIMENSÕES.
FR1000AX50 Tiristor de Condução Reversa
YZPST pode fornecer a seguinte lista equivalente de tiristores de condução reversa (Tipos de Cápsulas)
Tipo | SE(AV) | VRR M |
IFSM
@TVJM
&10ms
|
IRRM (max) &Tj= TVJM | VTM(max) | trr(max) | Tvj | Rthjc | Fácil 10% | |
A | V | KA | IFM(A) | V | 5s | V | °C | K/W | KN | |
SHR400R22(21)
(CSR328)
|
240 | 1300 | 5600 | 40 | 500 | 2.3 | 3 | 125 | 0.08 | 16 |
FR600AW
(AX)
|
150 | 2500 | 3500 | 50 | 1200 | 4 | 3 | 125 | 0.03 | 26 |
FR1000BX(BW) | 400 | 2500 | 6000 | 100 | 1200 | 4 | 4 | 125 | 0.022 | 40 |
TP909FC | 400 | 2500 | 6000 | 100 | 1000 | 2.6 | 4 | 125 | 0.02 | 33 |
TP978FC | 400 | 2400 | 6000 | 100 | 1000 | 2.6 | 4 | 125 | 0.021 | 33 |
