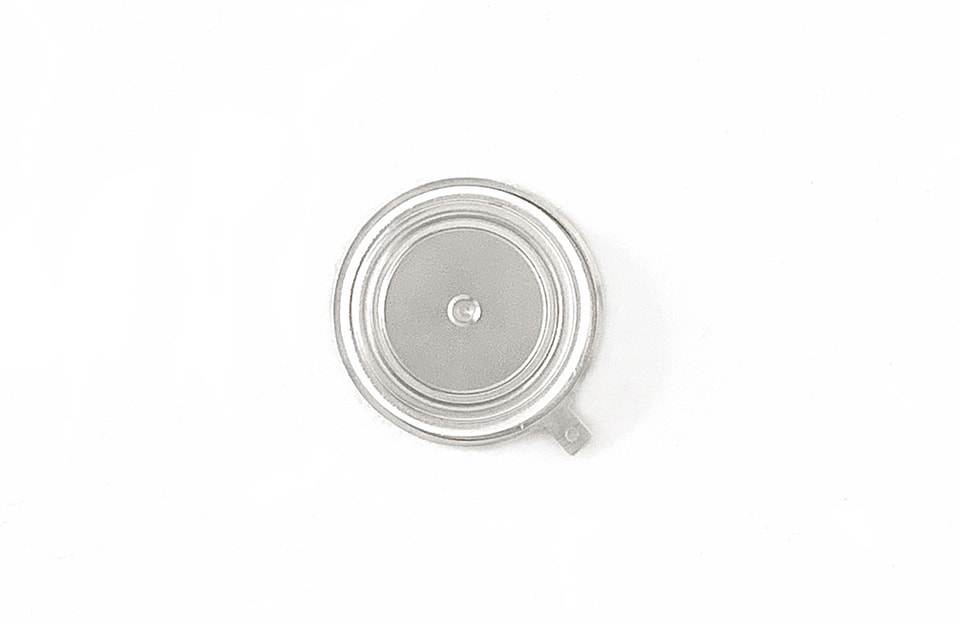

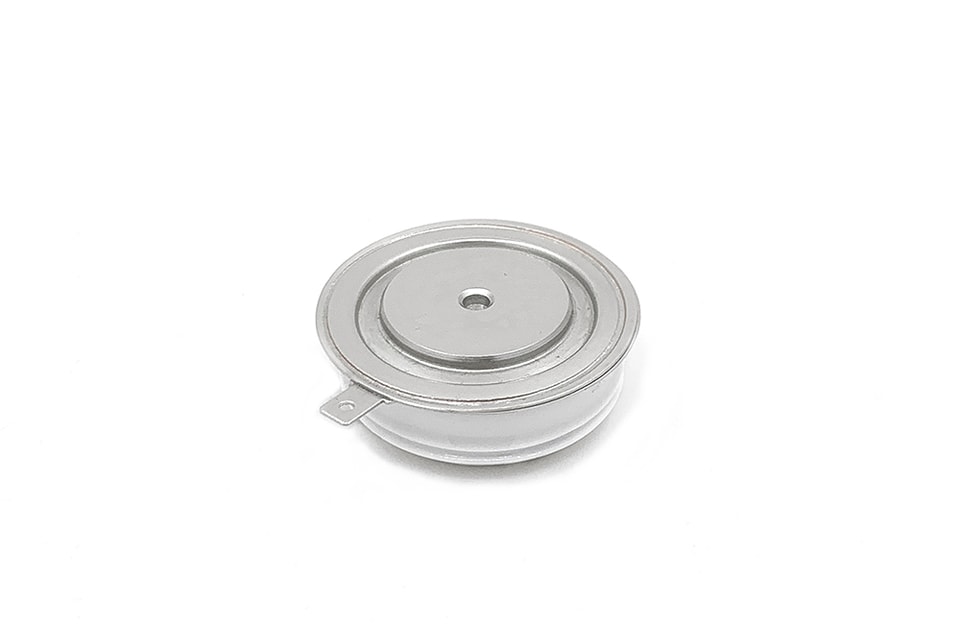

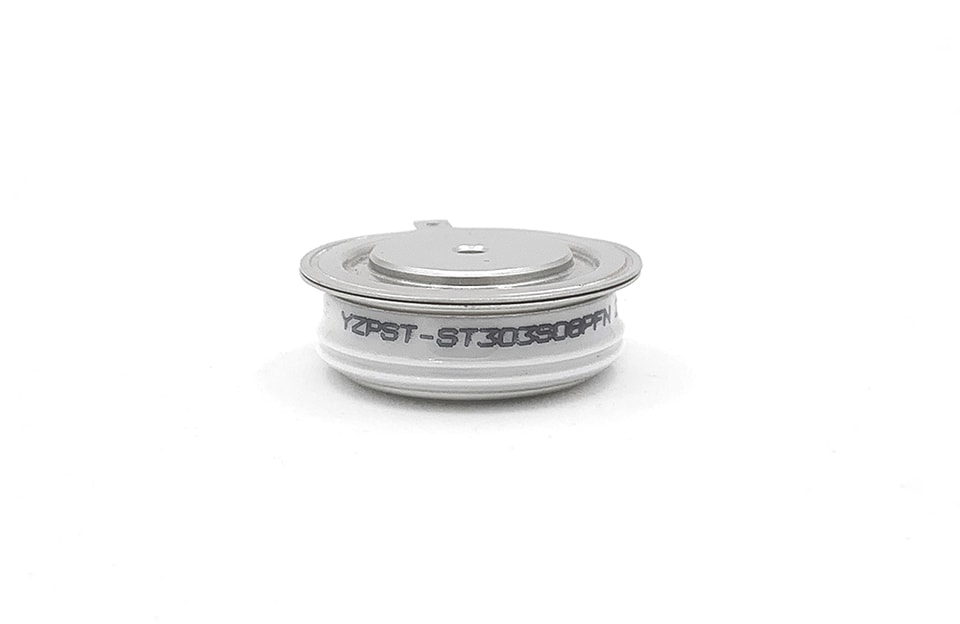

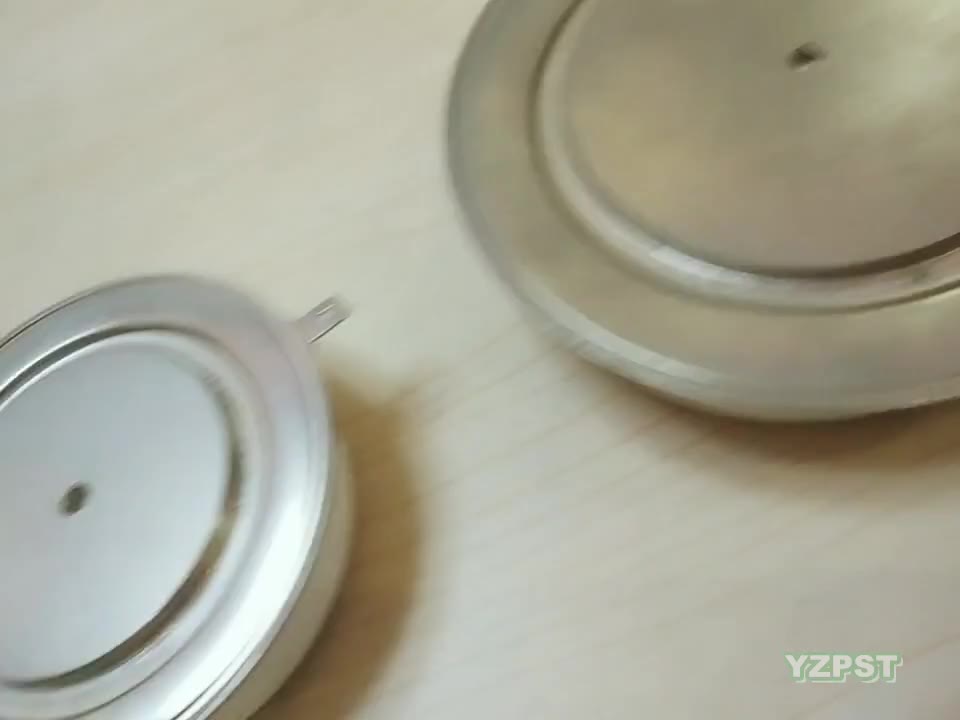

YZPST-ST303S08PFN
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Estrutura totalmente difundida
Construção soldada por compressão
Capacidade de bloqueio de até 1200 volts
Choppers CC
Inversores de alta potência
Tipo de dispositivo VRRM(1) VDRM(1) VRSM(1) | |||
ST303S08PFN | 800 | 800 | 900 |
Todos os valores nominais são especificados para Tj=25℃, salvo indicação em contrário
indicação em contrário.
(1)Todos os valores nominais de tensão são especificados para uma forma de onda senoidal aplicada de 50Hz/60Hz, na faixa de temperatura de –40 a +125℃.
(2)Largura máxima de pulso de 10 ms
(3)Valor máximo para Tj=125℃.
VRRM=Tensão de pico reversa repetitiva
VDRM=Tensão de pico no estado de bloqueio repetitiva
VRSM=Tensão de pico reversa não repetitiva
(4)Valor mínimo para formas de onda linear e exponencial até 80 VDRM nominal. Gate aberto. Tj=125℃.
Pico reverso repetitivo Corrente de fuga e corrente de fuga no estado de bloqueio | IRRM/IDRM | 5mA 15mA(3) |
Taxa crítica de variação da tensão(4) | dv/dt | 200V/μsec |
Estado de condução
Parâmetro | Símbolo | Mín. | Máx. | Tipo. | Unidades | Condições |
Valor médio da corrente em estado ligado | IT(AV) | 300 | A | Senoidal, condução de 180°, Tc=65℃ | ||
Valor RMS da corrente em estado ligado | IT(RMS) | 471 | A | Valor nominal | ||
Surto de pico de um ciclo (não repetitiva) corrente | ITSM | 7000 | A | 10 ms(50Hz), forma de onda senoidal- condução de 180°, Tj=125C | ||
I²t | I²t | 245000 | A²s | 10ms | ||
Corrente de disparo | IL | 180 | mA | VD=24V;RL=12 ohms | ||
Corrente de manutenção | IH | 500 | 60 | mA | VD=24V;I=2.5A | |
Tensão de pico em condução | VTM | 2.3 | V | ITM=1250A; ciclo de trabalho≤0.01％ | ||
Taxa crítica de subida da corrente no estado de condução Corrente(6) | di/dt | 200 | A/μs | VD=1/2DRM IG=1.0A Tj=125℃ |
Disparo
| Parâmetro | Símbolo | Mín. | Máx. | Tipo. | Unidades | Condições |
Dissipação máxima de potência no gate | PGM | 60 | W | Tp=40μs | ||
Dissipação média de potência no gate | PG(AV) | 2 | W | |||
Corrente de pico do gate | IGM | 3 | A | |||
Corrente de gate necessária para disparar todos Unidades | IGT | 200 | mA | VD=6V;RL=3 ohms;Tj=+25℃ | ||
Corrente de gate necessária para disparar todos Unidades | VGT | 3.0 | V | VD=6V;RL=3 ohms;Tj=25℃ |
Dinâmico
| Parâmetro | Símbolo | Mín. | Máx. | Tipo. | Unidades | Condições |
Tempo de atraso | td | 1.5 | 0.7 | μs | ITM=300A;VD=VDRM nominal Pulso de gate: VG=20V; RG=20 ohms; tr=0,1μs; tp=20μs | |
Tempo de desligamento (com VR=-50V) | tq | 25 | 40 | 30 | μs | ITM=300A; di/dt=25A/μs; VR≥-50V; dv/dt reaplicado=20V/μs Linear até 80% de VDRM; VG=0; Tj=125℃; Ciclo de trabalho≥0,01% |
CARACTERÍSTICAS E CLASSIFICAÇÕES TÉRMICAS E MECÂNICAS |
Resistência térmica - junção a cápsula | Rth(j-c) | 0.1 | ℃/W | Resfriamento de um lado* onda senoidal de 180° | |||
Resistência térmica - cápsula a dissipador | Rth(c-s) | 0.05 | ℃/W | Resfriamento de um lado* | |||
Torque de montagem | T | 38 | 41 | Nm | |||
Peso | W | 510 | g | ||||
DESENHO DIMENSIONAL | |||||||
A YZPST pode fornecer a seguinte lista de equivalentes de tiristores para inversor.
TIPO | Equivalente | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
A YZPST pode fornecer a seguinte lista de equivalentes de tiristores para inversor(Tipos cápsula)
| Tipo | IT(AV) | VDRM/ VRRM | ITSM @TVJM &10ms | IDRM/IR RM (max) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | V | KA | mA | A | V | °C | K/W | KN | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
