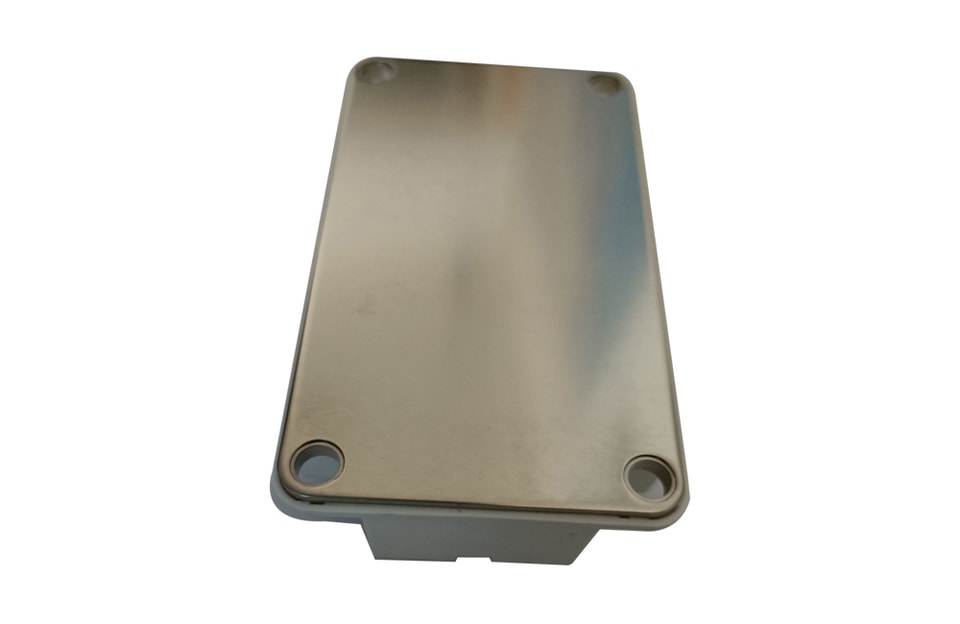

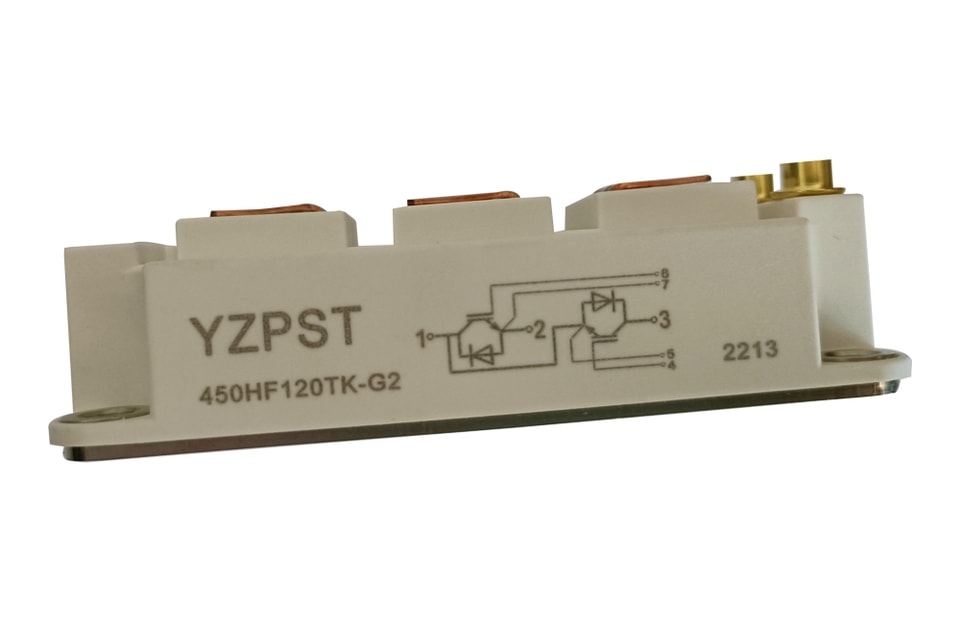

YZPST-450HF120TK-G2

✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade

Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.

CENTRO DE DOCUMENTOS

VALORES NOMINAIS MÁXIMOS ABSOLUTOS TC=25°C, salvo indicação em contrário

Símbolo	Parâmetro	Condições de teste	Valores	Unidade
IGBT
VCES	Tensão coletor-emissor	TVj=25°C	1200	V
VGES	Tensão gate-emissor		±20	V
IC	Corrente contínua do coletor	TC=25°C	675	A
IC	Corrente contínua do coletor	TC=80°C	450	A
ICM	Corrente de pico repetitiva do coletor	tp=1 ms	900	A
Ptot	Dissipação de potência por IGBT		2016	W
Diodo
VRRM	Tensão reversa repetitiva	TVj=25°C	1200	V
IF(AV)	Corrente média direta	TC=25°C	675	A
IF(AV)	Corrente média direta	TC=80°C	450	A
IFRM	Corrente direta de pico repetitiva	tp=1 ms	900	A

MÓDULO CARACTERÍSTICASTC=25°C salvo indicação em contrário especificado

Símbolo	Parâmetro	Condições de teste	Mín.	Típ.	Máx.	Unidade
TVj máx	Temperatura máxima da junção				175	°C
TVj op	Temperatura de operação		-40		150	°C
Tstg	Temperatura de armazenamento		-40		125	°C
Visol	Tensão de teste de isolamento	CA, t=1 min	3000			V
Torque	Para dissipador	M6 recomendado	3		5	N·m
Torque	Terminal a terminal	M6 recomendado	2.5		5	N·m
Peso				340		g
