COMPONENTE DE POTÊNCIA
YZPST-SP13N50K
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos

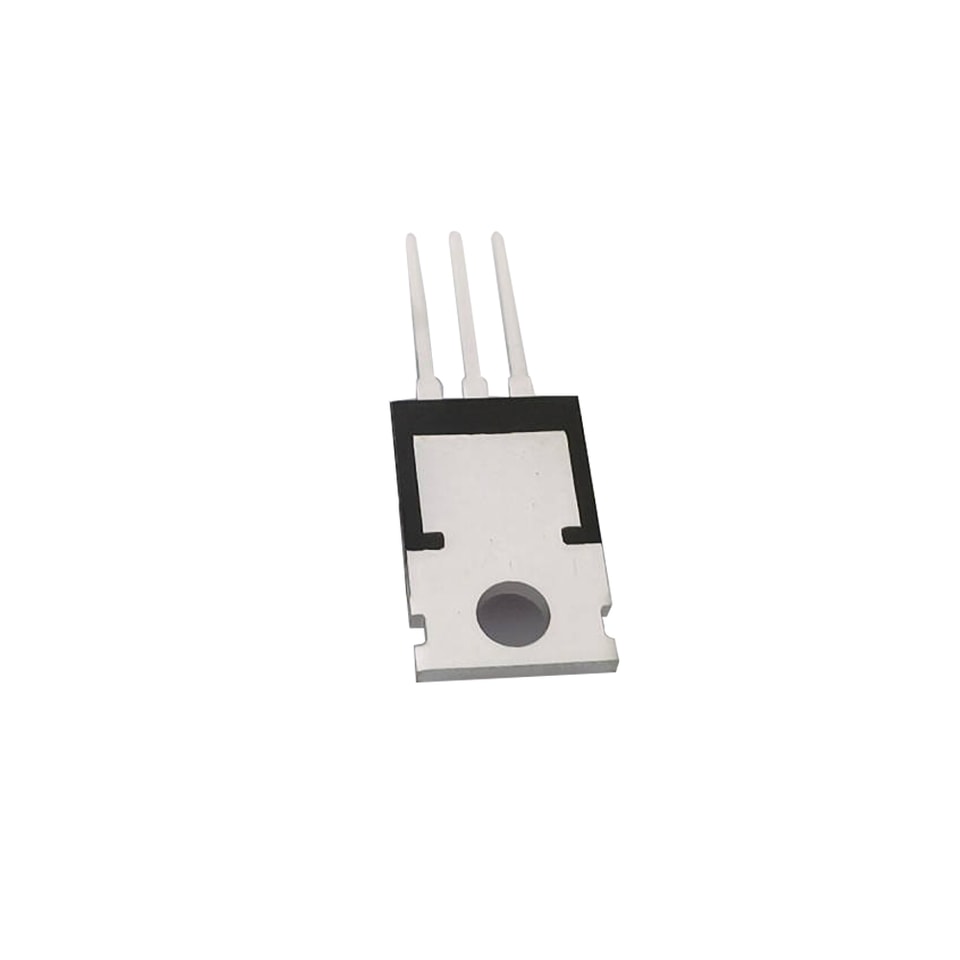

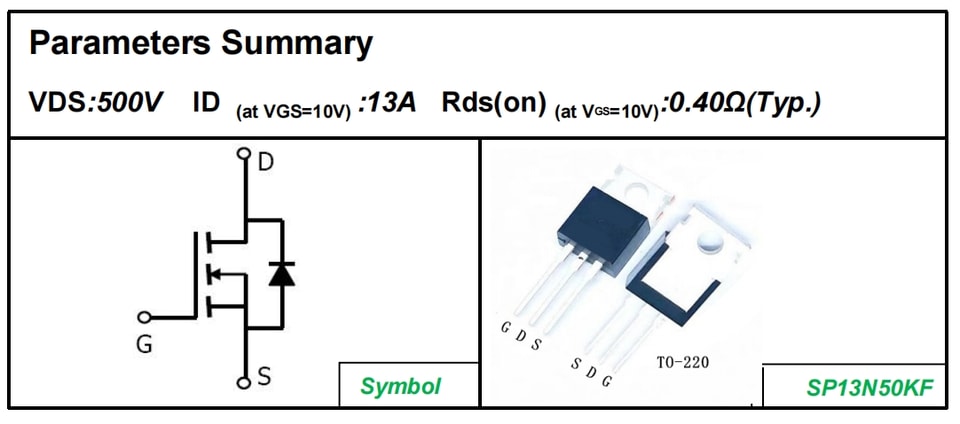

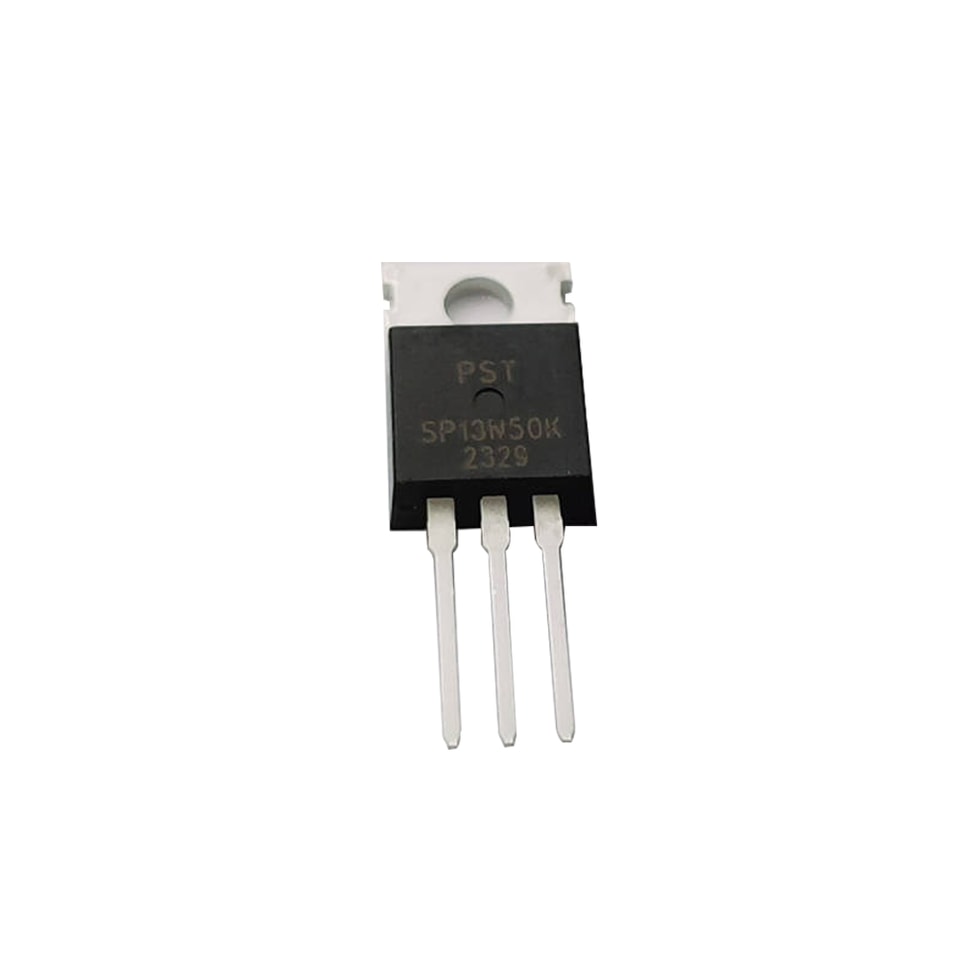

P/N: YZPST-SP13N50KF
MOSFET de potência canal N de 500 V
CARACTERÍSTICAS
Comutação rápida
100% testado contra avalanche
Capacidade dv/dt aprimorada
APLICAÇÕES
Fonte de alimentação comutada (SMPS)
Fonte de alimentação ininterrupta (UPS)
Correção do fator de potência (PFC)
Pedido do dispositivo Marcação Informações de embalageminformação | |||
Pedido Número |
Encapsulamento |
Marcação |
Embalagem |
SP13N50KF |
TO-220 |
SP13N50KF | Tubo |
| Absoluto Máximo Máximos TC = 25ºC, salvo indicação emcontrário | |||
| Valor | |||
| Parâmetro | Símbolo | TO-220 | Unidade |
| Tensão dreno-fonte (VGS = 0 V) | VDSS | 500 | V |
| Contínua Dreno curreente | ID | 13 | A |
| Em pulsos Corrente de dreno (nota 1) | IDM | 52 | A |
| Tensão gate-fonte | VGSS | ±30 | V |
| Único Avalanche de pulsohe Energia (nota2) | EAS | 550 | mJ |
| Avalanche repetitiva Energia (nota 1) | EAR | 65 | mJ |
| Dissipação de potência (TC = 25ºC) | PD | 60 | W |
| Junção de operação etemperatura de armazenamento Faixa | TJ, Tstg | -55~+150 | ºC |
| Atenção: Esforços maiores que do que os em os “Valores Máximo Absolutos” podem causar danos danos a ao dispositivo. | |||
| Térmica Resistência | |||
| Valor | |||
| Parâmetro | Símbolo | TO-220 | Unidade |
| Térmica Resistência, junção-carcaça | RthJC | 2.1 | ºC/W |
| Térmica Resistência junção-ambiente | RthJA | 100 | |
Nenhum conteúdo adicional do produto está disponível.
