YZPST-RURG80100( YZPST-RA75U120H)
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
DIODO DE RECUPERAÇÃO RÁPIDA
P/N: YZPST-RA75U120H
PRINCIPAIS CARACTERÍSTICAS
IF(AV) | 75A |
VRRM | 1200 V |
Tj(máx.) | 150℃ |
VF(típ.) | 2,2 V |
trr（typ） | 50 ns |
APLICAÇÕES
Diodo snubber
Fonte chaveada l UPS
Diodo antiparalelo para dispositivos de comutação de alta frequência
CARACTERÍSTICAS
Baixa perda de potência, alta eficiência
Alta confiabilidade
Produto em conformidade com RoHS
ABSOLUTOS RATINGS (Tc=25℃)
Parâmetro | Símbolo | Valor | Unidade | |
Pico repetitivo tensão reversa | VRRM | 1200 | V | |
Médio corrente direta | TB CB100℃ (TO-247-2L) |
IF(AV) |
75 |
A |
Corrente de pico de um ciclo Surto Direto (não repetitiva) t=10 ms |
IFSM |
420 |
A | |
Temperatura da junção | Tj | -50~+150 | ℃ | |
Faixa de temperatura de armazenamento | TSTG | -50~+150 | ℃ | |
CARACTERÍSTICAS ELÉTRICAS (Tc=25℃ salvo indicação em contrário especificado)
Parâmetro | Condições de teste | Valor(mín.) | Valor(típ.) | Valor(máx.) | Unidade | |
VRRM | IR =50μA | 1200 |
|
| V | |
IR | Tj =25℃ | VR=VRRM |
|
| 200 | μA |
Tj =125℃ |
|
| 1 | mA | ||
VF | Tj =25℃ | IF=75A |
| 2.2 | 3.2 | V |
Tj =125℃ |
| 1.8 | 2.8 | V | ||
trr | IF=1A, VR=30V, diF/dt=-200A/μs |
| 50 | 90 | ns | |
trr | IF=60A, VR=840V, diF/dt=-400A/μs |
| 279 |
| ns | |
Irr |
| 29.8 |
| A | ||

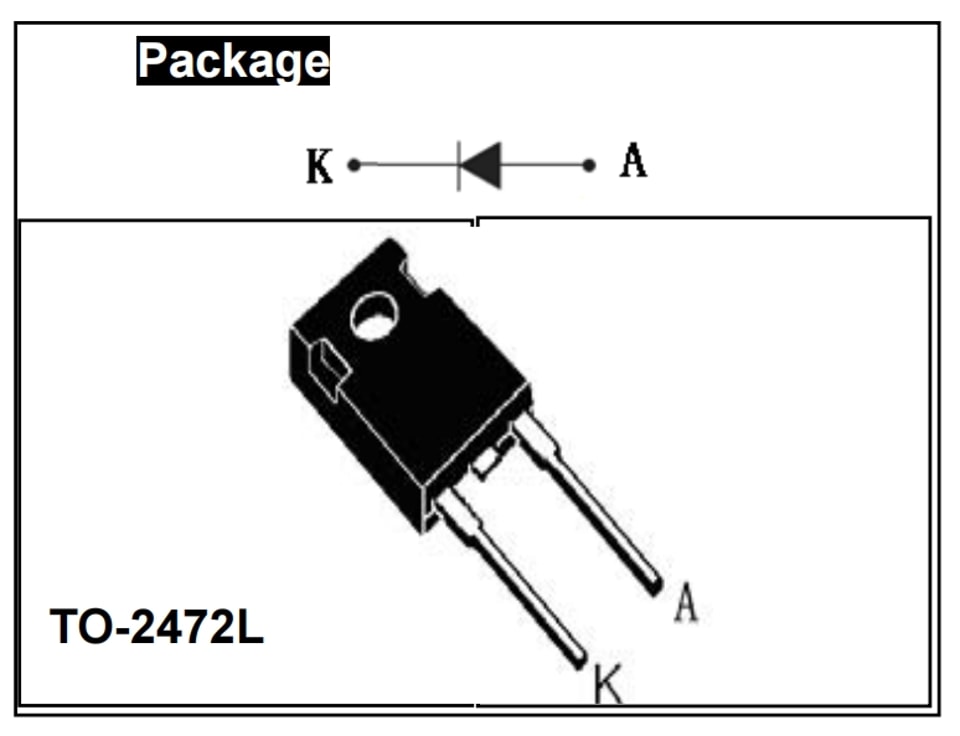

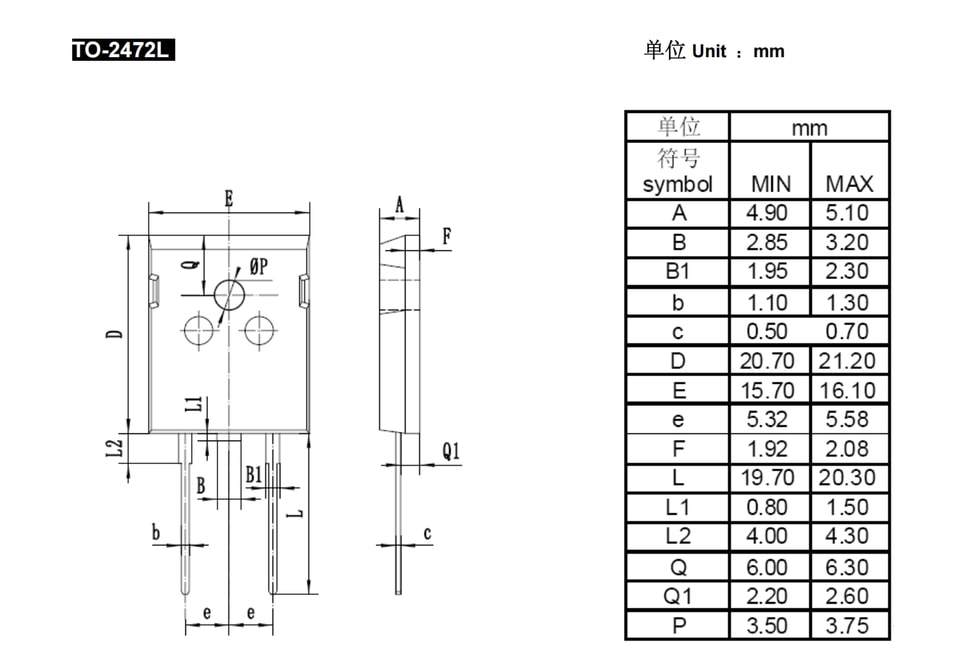

TO-2472L
