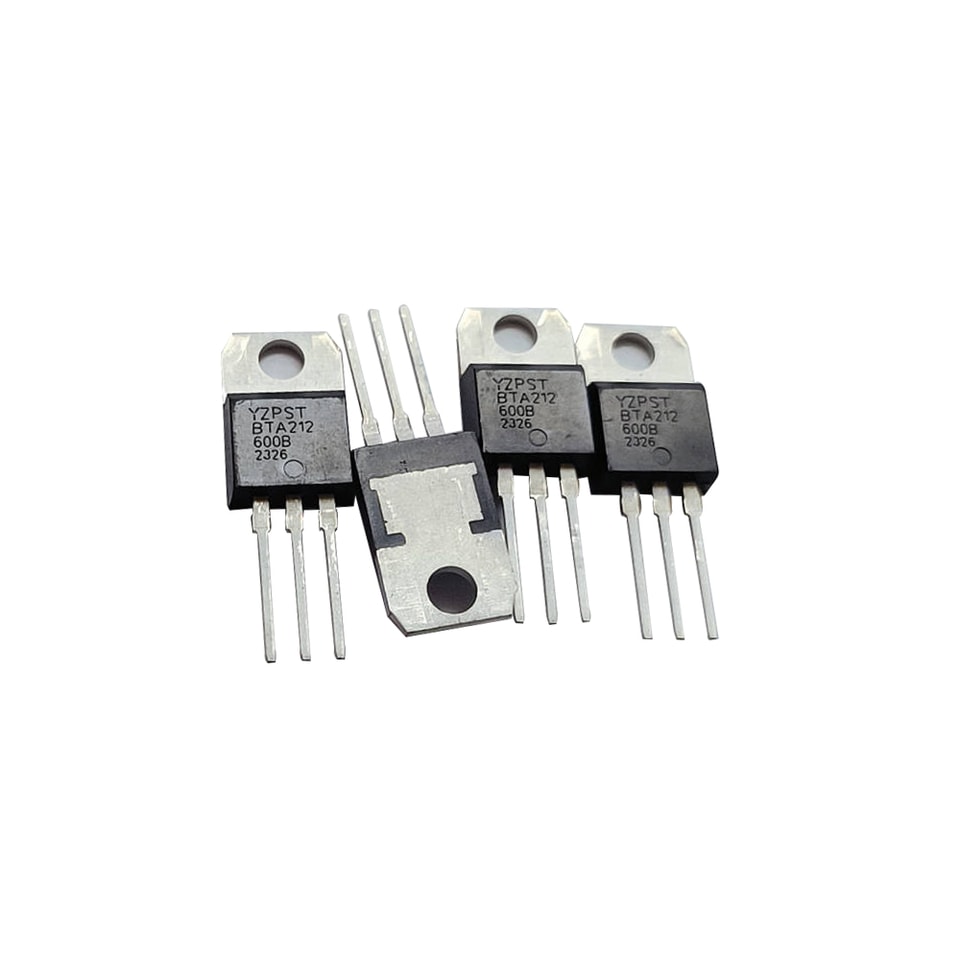

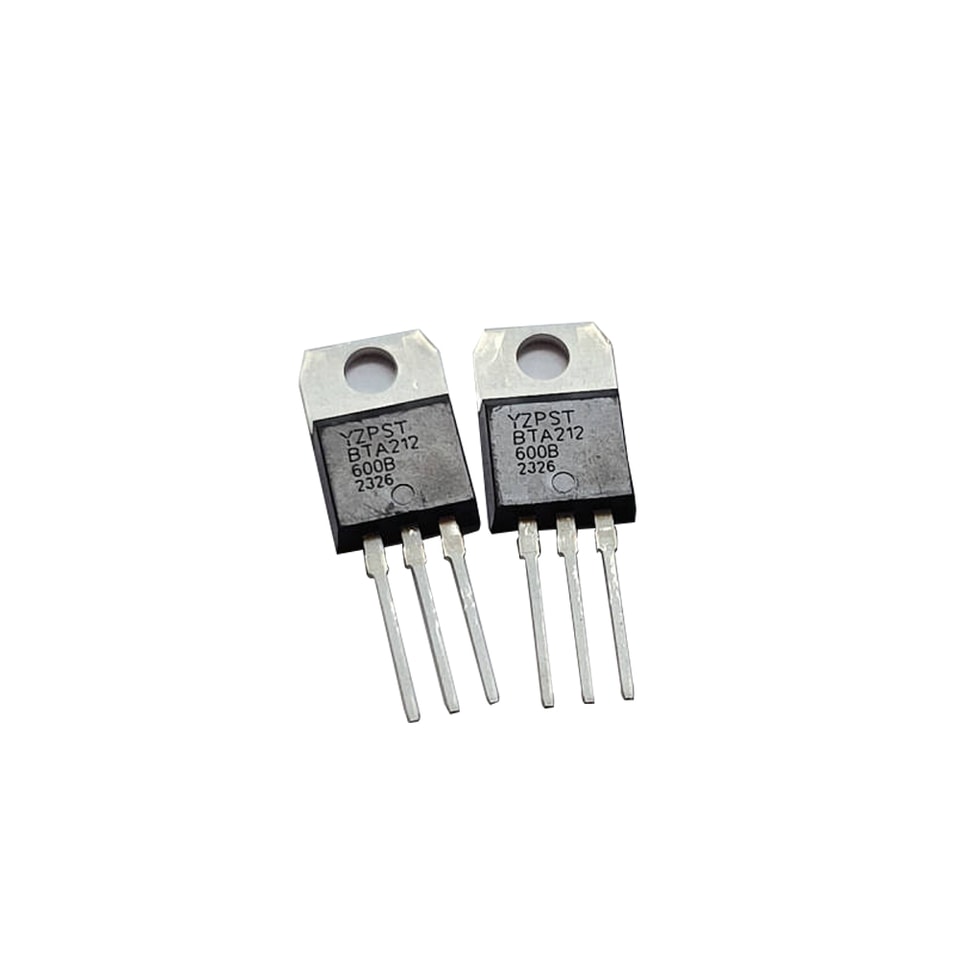

TRIACs de gate sensível YZPST-BTA212-600B
DESCRIÇÃO GERAL
TRIACs de gate sensível, passivados, em encapsulamento plástico, destinados a aplicações gerais de comutação bidirecional e controlo de fase, quando é necessária elevada sensibilidade em todos os quatro quadrantes.
CLASSIFICAÇÃO MÁXIMA ABSOLUTAS ( Ta = 25 OC)
| Parâmetro | Símbolo | Típ. | Unidade |
| Tensões de pico repetitivas em estado de bloqueiode condução voltagens | VDRM | 600 | V |
| VRRM | |||
| Corrente RMS em condução | IT(RMS) | 12 | A |
| Pico não repetitivo | ITSM | 95 | A |
| corrente em estado ligado | |||
| Temperatura máxima de junção de operação | Tj | 110 | oC |
| Temperatura | |||
| Temperatura de armazenamento | Tstg | -45~ 150 | oC |
CARACTERÍSTICAS ELÉTRICAS ( Ta = 25 OC)
| Parâmetro | Símbolo | Ensaio Condições | Mín. | Típ. | Máx. | Unidade | |
| Tensão de pico repetitiva em estado de bloqueioes | VDRM | 600 | V | ||||
| VRRM | |||||||
| Corrente RMS em condução | IT(RMS) | onda senoidal completa; Tmb ≤107 oC | — | 12 | — | A | |
| Tensão em condução | VT | IT= 15 A | — | 1.4 | 1.65 | V | |
| Corrente de manutenção | IA | VD = 12 V; IGT = 0,1 A | 60 | mA | |||
| T2+G+ | — | — | 50 | ||||
| Disparo do gate | T2+G- | — | — | 50 | |||
| corrente do coletor | T2-G- | IGT | VD = 12 V; IT = 0,1 A | — | — | 50 | mA |
| T2-G+ | 100 | ||||||
| T2+G+ | — | — | 60 | ||||
| Com retenção | T2+G- | 90 | |||||
| corrente do coletor | T2-G- | IL | VD = 12 V; IGT = 0,1 A | 60 | mA | ||
| T2-G+ | — | — | 90 | ||||
| Gate disparo tensão | VGT | VD = 12 V; IT = 0,1 A | 0.7 | 1.5 | V | ||
