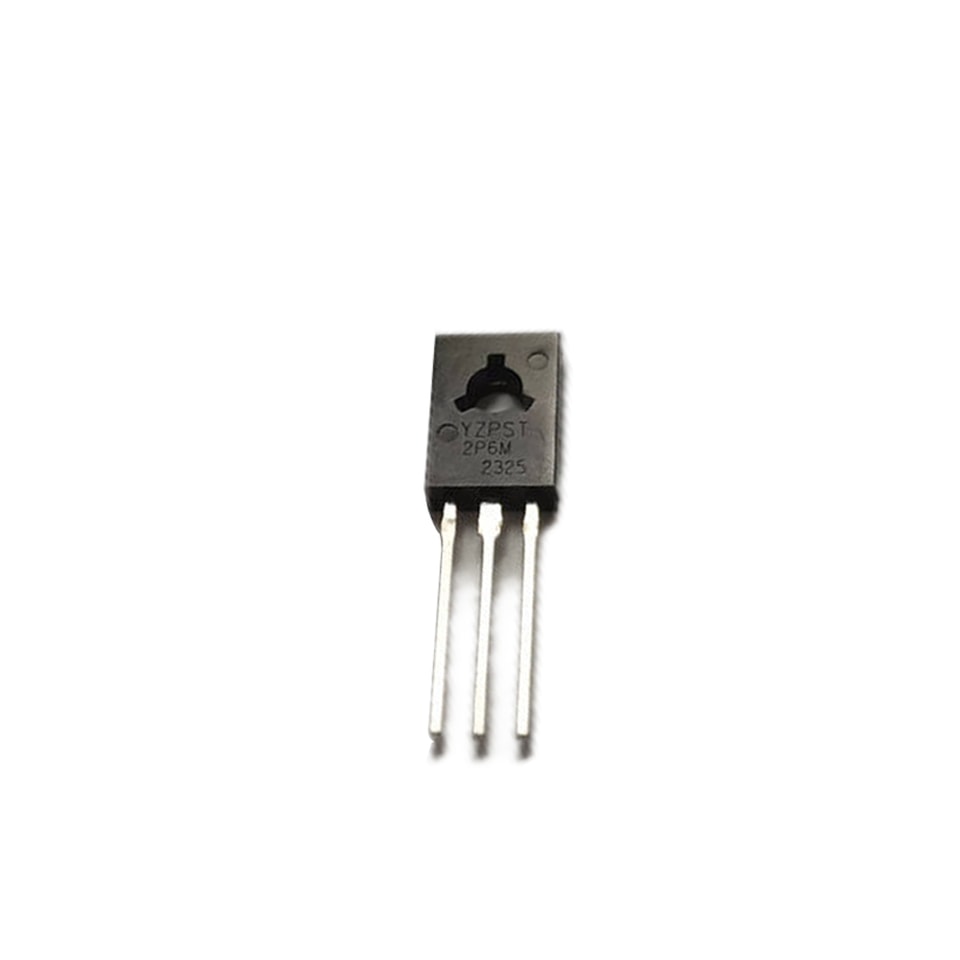

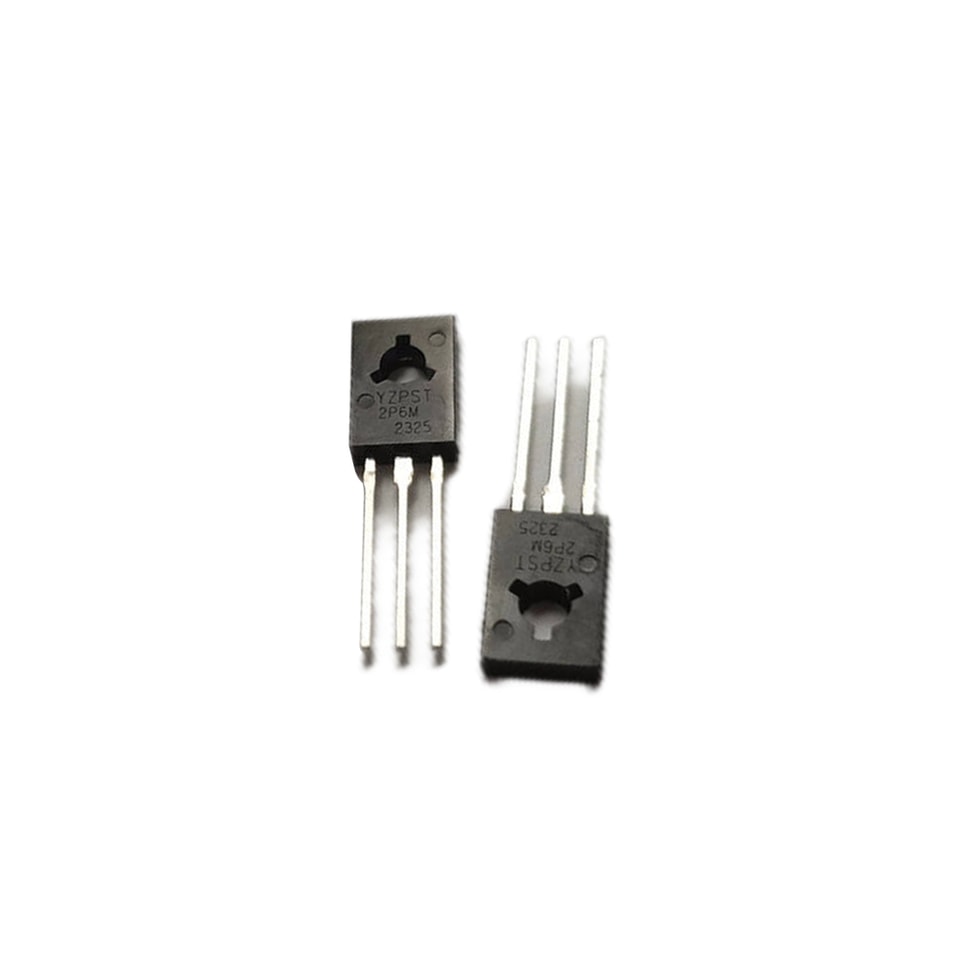

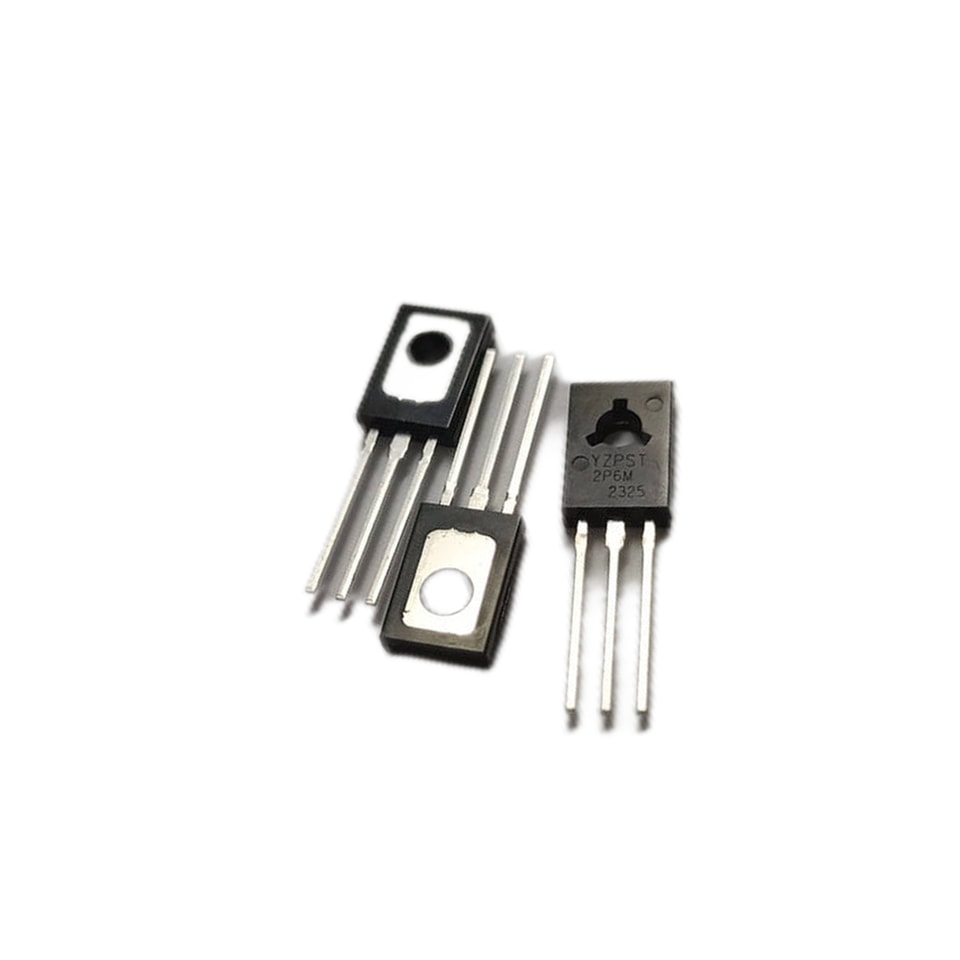

YZPST-2P6M 10-30UA
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
2P6M 2A Sensível SCRs
DESCRIÇÃO:
A série SCR 2P6M 2A oferece alta taxa de dv/dt
com forte resistência à interferência eletromagnética.
São especialmente recomendados para uso em disjuntor diferencial residual, prancha de cabelo, ignitor etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 2.0 | A |
IGT | ≤200 | μA |
VDRM/VRRM | 600 | V |
ABSOLUTO MÁXIMOS CLASSIFICAÇÕES:
Parâmetro | Símbolo | Valor | Unidade |
faixa de temperatura de junção de armazenamento | Tstg | -40~150 | ℃ |
Faixa de temperatura de junção de operação | Tj | -40~110 | ℃ |
Tensão de bloqueio de pico repetitiva em estado desligado (Tj=25℃) | VDRM | 600 | V |
Tensão reversa de pico repetitiva (Tj=25℃) | VRRM | 600 | V |
Corrente RMS em condução | IT(RMS) | 2 | A |
Corrente de pico em condução em surto não repetitiva (ciclo completo, F=50Hz) | ITSM | 20 | A |
Valor de I2t para fusão (tp=10ms) | I²t | 2 | A2s |
Taxa crítica de elevação da corrente em condução (IG=2× IGT) | dI/dt | 50 | A/ μs |
Corrente de pico do gate | IGM | 0.2 | A |
Dissipação média de potência do gate | PG(AV) | 0.1 | W |
Potência de pico do gate | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25℃, salvo indicação em contrário)
| Símbolo | Valor | ||||
| Condição de teste | MÍN | TIPO | MAX | Unidade | |
| IGT | VD=12 V, RL=33 Ω | - | 50 | 200 | μA |
| VGT | - | 0.6 | 0.8 | V | |
| VGD | VD=VDRM Tj110℃ | 0.2 | - | - | V |
| IA | IT50mA | - | - | 5 | mA |
| IL | IG=1,2IGT | - | - | 6 | mA |
| dV/dt | VD=2/3×VDRM Tj110℃ RGK=1 kΩ | 20 | - | - | V/ µs |
RESISTÊNCIAS TÉRMICAS
| Símbolo | Condição de teste | Valor | Unidade | |
| TO-251-4R/TO-252-4R | 6.5 | |||
| TO-92 | 10 | |||
| TO-126 | 7 | |||
| junção a case(CA) | SOT-89-3L | 8.3 | ℃/W | |
| Rth(j-c) | SOT-223-3L | 7.3 | ||

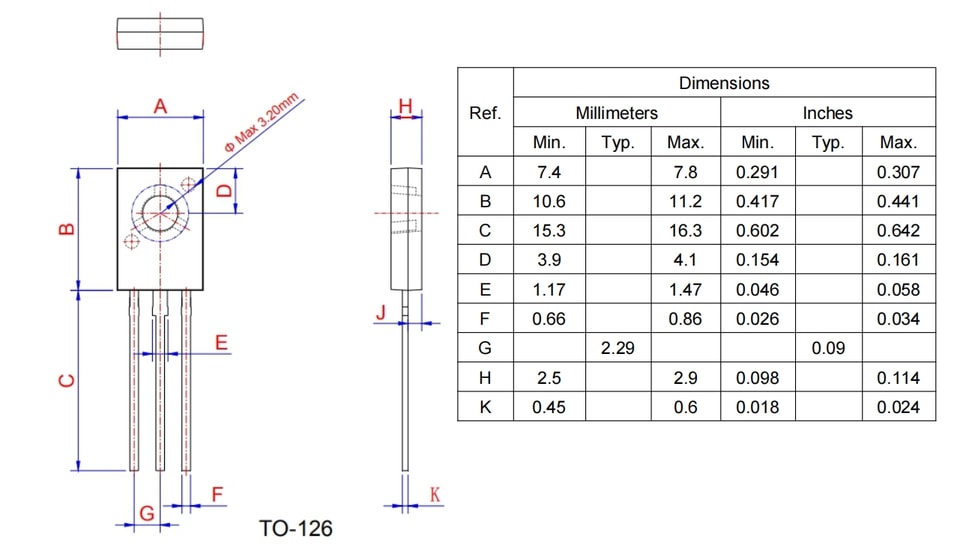

EMBALAGEM DADOS MECÂNICOS
.jpg)
.jpg)
