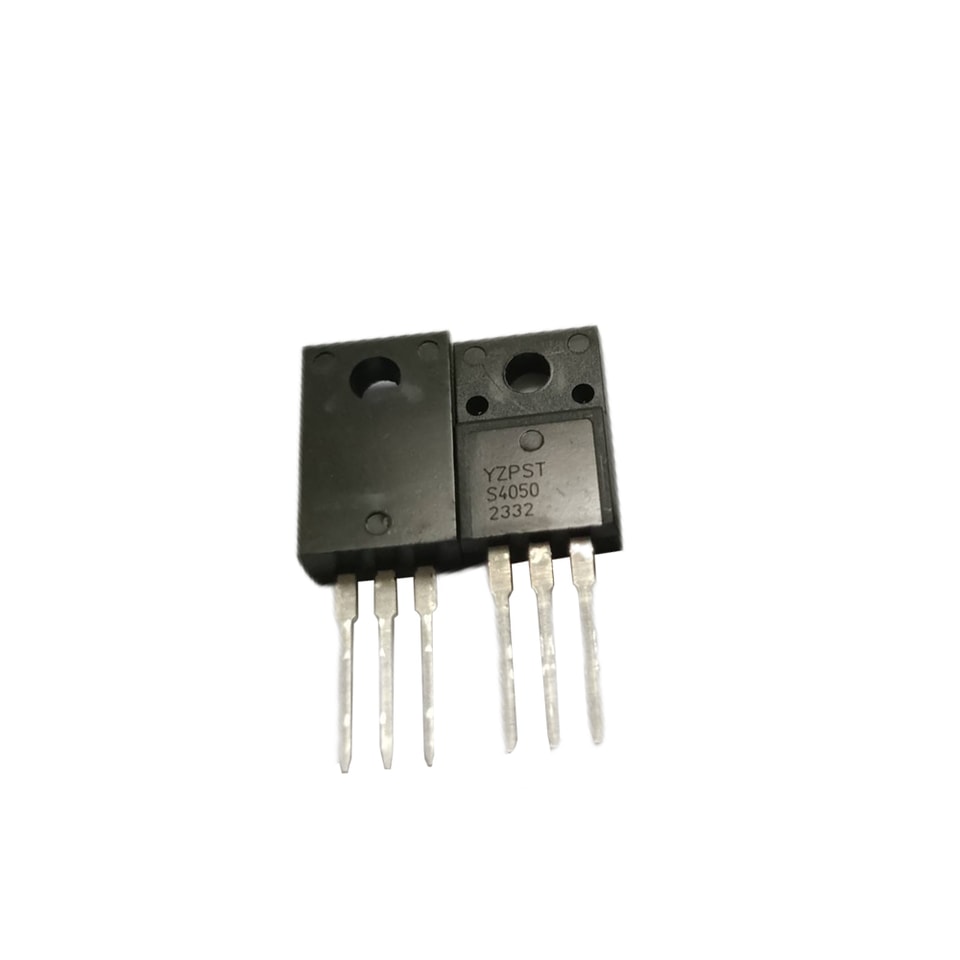

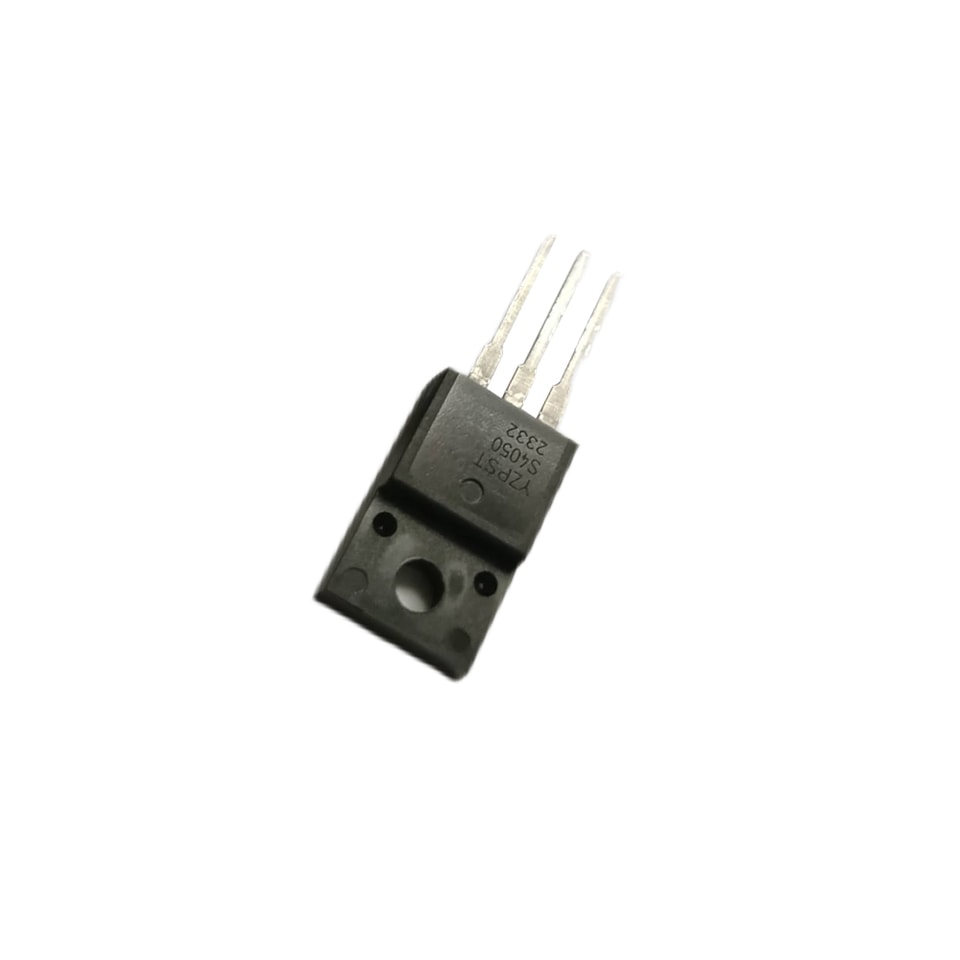

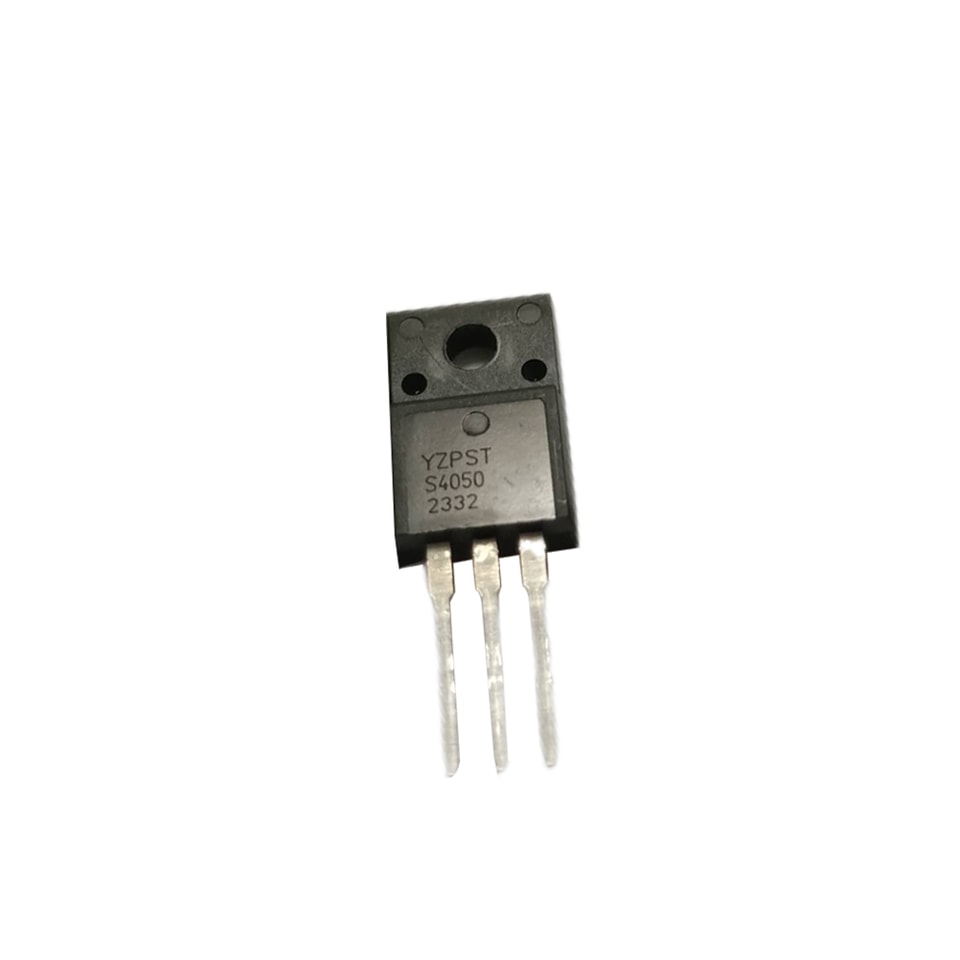

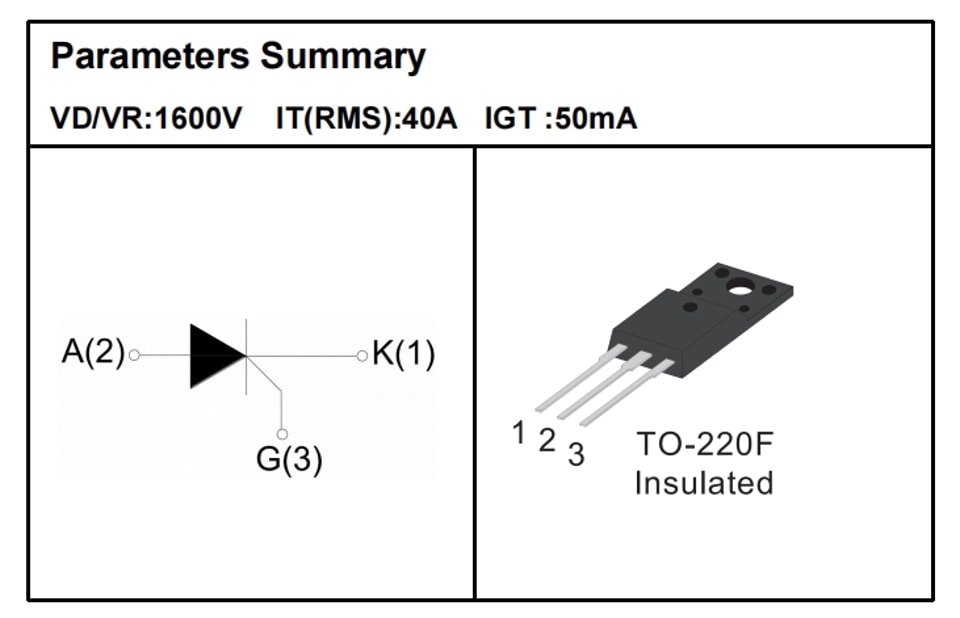

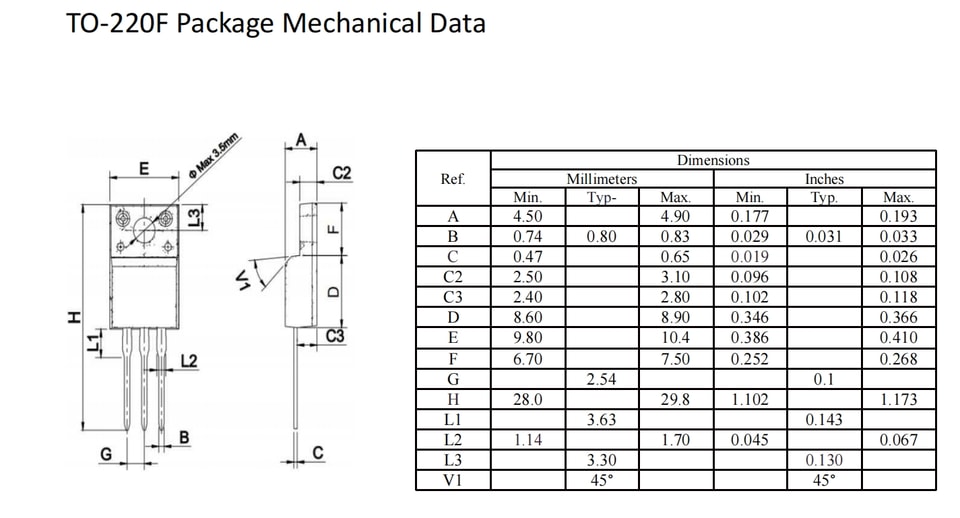

YZPST-S4050

ABSOLUTOS MÁXIMOS VALORES

Parâmetro

Símbolo

Valor

Unidade

Faixa de temperatura de junção de armazenamento

Tstg

-40 ~ 150

℃

Faixa de temperatura de junção de operação

Tj

-40~ 125

℃

Tensão repetitiva de pico em estado de bloqueio

VDRM

1600

V

Tensão de pico reversa repetitiva

VRRM

1600

V

Tensão de pico de bloqueio em estado desligado não repetitiva

VDSM

VDRM +100

V

Tensão de pico reversa não repetitiva

VRSM

VRRM +100

V

Corrente de pico de surto não repetitiva em condução

ITSM

420

A

Corrente RMS em condução (180°° de condução)

IT(RMS)

40

A

Corrente média em condução (ângulo de condução de 180°)

IT(AV)

25

A

Valor I2t para fusível (tp= 10ms)

I²t

880

A2 S

Taxa crítica de variação de subida da corrente em estado ligado

(I =2×IGT, tr ≤ 100 ns)

di/dt

150

A/μS

Corrente de pico do gate

IGM

4

A

Potência de pico de gate

PGM

5

W

CARACTERÍSTICAS ELÉTRICAS (T=25℃ salvo indicação em contrário)

Símbolo

Condição de teste

Valor

Unidade

IGT

V = 12V R = 140Ω

MÁX.

50

mA

VGT

MÁX.

1.5

V

VGD

VD=VDRM Tj= 125℃

MÍN.

0.2

V

IL

IG= 1.2IGT

MÁX.

200

mA

IH

IT=50mA

MÁX.

100

mA

dV/dt

VD=2/3VDRM Gate Aberta Tj=125℃

MÍN.

1000

V/μs
