Características:
- Estrutura totalmente difusa
- Configuração de gate com amplificação central
- Tempo máximo de desligamento garantido
- Alta capacidade de dV/dt
- Dispositivo montado por pressão
IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA

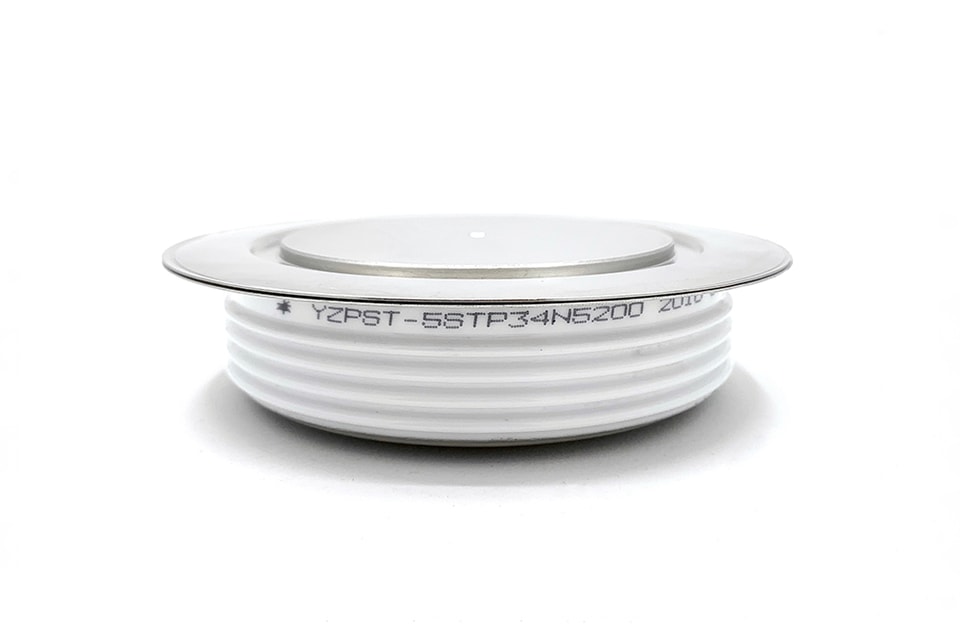

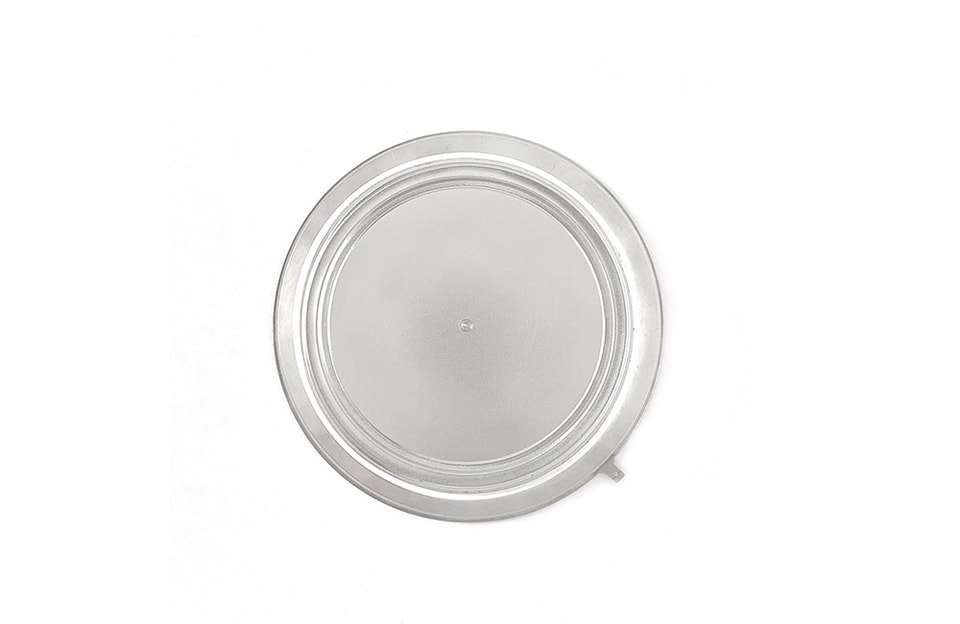

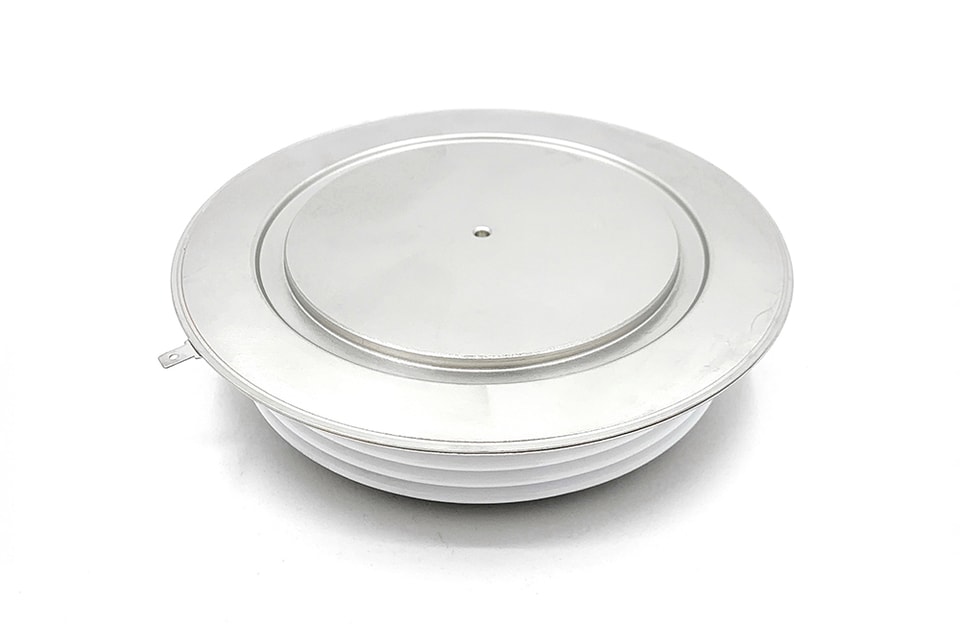

YZPST-5STP34N5200
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Bloqueio - Estado desligado
VRRM (1) | VDRM (1) | VRSM (1) |
5200 | 5200 | 5300 |
VRRM = tensão de pico reversa repetitiva
VDRM = tensão de pico repetitiva em estado de bloqueio
VRSM = tensão de pico reversa não repetitiva
VDRM = tensão de pico repetitiva em estado de bloqueio
VRSM = tensão de pico reversa não repetitiva
Corrente de fuga reversa de pico repetitiva e corrente de fuga em estado de bloqueio | IRRM / IDRM | 30mA 95 mA (3) |
Taxa crítica de elevação da tensão | dV/dt (4) | 2000 V/mseg |
Notas:
Todas as classificações são especificadas para Tj=25 °C, salvo
indicação em contrário.
(1) Todos os valores nominais de tensão são especificados para uma forma de onda senoidal aplicada de 50 Hz/60 Hz na faixa de temperatura de -40 a +125 °C.
(2) largura máxima de pulso de 10 ms
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para formas de onda linear e exponencial até 80% do VDRM nominal. Gate aberto. Tj = 125 °C.
(5) Valor não repetitivo.
(6) O valor de di/dt é estabelecido de acordo com a norma EIA/NIMA RS-397, seção 5-2-2-6. O valor definido será adicional ao obtido com um circuito snubber, composto por um capacitor de 0,2 F e uma resistência de 20 ohms em paralelo com o tiristor em teste.
Todas as classificações são especificadas para Tj=25 °C, salvo
indicação em contrário.
(1) Todos os valores nominais de tensão são especificados para uma forma de onda senoidal aplicada de 50 Hz/60 Hz na faixa de temperatura de -40 a +125 °C.
(2) largura máxima de pulso de 10 ms
(3) Valor máximo para Tj = 125 °C.
(4) Valor mínimo para formas de onda linear e exponencial até 80% do VDRM nominal. Gate aberto. Tj = 125 °C.
(5) Valor não repetitivo.
(6) O valor de di/dt é estabelecido de acordo com a norma EIA/NIMA RS-397, seção 5-2-2-6. O valor definido será adicional ao obtido com um circuito snubber, composto por um capacitor de 0,2 F e uma resistência de 20 ohms em paralelo com o tiristor em teste.
Para mais informações sobre o tiristor de controle de fase, faça o download do arquivo PDF acima intitulado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Condução - estado ligado
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Valor médio máximo da corrente em condução | IT(AV)M | 3600 | A | Onda senoidal, condução de 180°, TC = 70 °C | ||
Valor RMS da corrente em estado ligado | ITRMS | 5850 | A | Valor nominal | ||
Pico de surto de um ciclo (não repetitiva) corrente | ITSM | 63 | kA | 10,0 ms (50 Hz), onda senoidal- de onda, condução de 180°, Tj = 125 °C | ||
I²t | I²t | 19.8×103 | kA2s | |||
Corrente de disparo | IL | 500 | mA | VD = 24 V; RL = 12 ohms | ||
Corrente de manutenção | IH | 125 | mA | VD = 24 V; I = 2,5 A | ||
Tensão de pico em condução | VTM | 1.54 | V | ITM =3000 A; Tvj=125℃ | ||
Tensão de limiar | VTO | 1.03 | V | Tvj=125℃ | ||
Resistência de inclinação | Rt | 0.16 | mΩ | Tvj=125℃ | ||
Taxa crítica de subida da corrente em condução corrente (5, 6) | di/dt | 1000 | A/ms | Comutação a partir de VDRM £ 1500 V, não repetitivo | ||
Taxa crítica de subida da corrente em condução corrente (6) | di/dt | 200 | A/ms | Comutação a partir de VDRM £ 1500 V |
CARACTERÍSTICAS E CLASSIFICAÇÕES ELÉTRICAS (cont.)
Disparo
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Dissipação máxima de potência no gate | PGM | - | W | tp = 40 µs | ||
Dissipação média de potência no gate | PG(AV) | 7 | W | |||
Corrente de pico do gate | IGM | 10 | A | |||
Corrente de gate necessária para disparar todas as unidades | IGT |
-
400
-
| mA mA mA | VD = 6 V; RL = 3 ohms; Tj = -40 °C VD = 6 V; RL = 3 ohms; Tj = +25 °C VD = 6 V; RL = 3 ohms; Tj = +125 °C | ||
Tensão de gate necessária para disparar todas as unidades | VGT |
-
2.6
-
| V V V | VD = 6 V; RL = 3 ohms; Tj = -40 °C VD = 6 V; RL = 3 ohms; Tj = 0-125 °C VD = VDRM nominal; RL = 1000 ohms; Tj = + 125 °C | ||
Tensão de pico negativa | VGRM | 10 | V |
Dinâmico
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Tempo de atraso | td | - | ms | ITM = 50 A; VD = VDRM nominal Pulso de gate: VG = 20 V; RG = 20 ohms; tr = 0,1 ms; tp = 20 ms | ||
Tempo de desligamento (com VR = -50 V) | tq | 700 | ms | ITM = 2000 A; di/dt = 1,5 A/ms; VR ³200 V; dV/dt reaplicado = 20 V/ms linear até 67% de VDRM; VG = 0; Tj = 125 °C; ciclo de trabalho ³ 0,01% | ||
Carga de recuperação reversa | Qrr | 5200 | mAs | ITM = 2000 A; di/dt = 1,5 A/ms; VR ³200 V |
* Para valor máximo garantido, entre em contato com a fábrica.
CARACTERÍSTICAS E CLASSIFICAÇÕES TÉRMICAS E MECÂNICAS
| Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Temperatura de operação | Tj | -40 | +125 | °C | ||
Temperatura de armazenamento | Tstg | -40 | +140 | °C | ||
Resistência térmica - junção para encapsulamento | RQ (j-c) |
5.7
11.4
| K/kW | Resfriado em ambos os lados Resfriamento de um lado | ||
Resistência térmica - encapsulamento para dissipador | RQ (c-s) |
1
2
| K/kW | Refrigeração dupla face * Refrigeração de face única * | ||
Resistência térmica - junção ao dissipador | RQ (j-s) |
-
-
| K/kW | Refrigeração dupla face * Refrigeração de face única * | ||
Força de montagem | P | 81 | 108 | - | kN | |
Peso | W | - | - | 2.9 | Kg |
* Superfícies de montagem lisas, planas e lubrificadas
Nota: para o contorno da carcaça e as dimensões, consulte o desenho do contorno da carcaça na última página destes Dados Técnicos.
CONTORNO DO INVÓLUCRO E DIMENSÕES
Sym | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 35±1 |
A YZPST pode fornecer a seguinte lista equivalente de tiristores de controle de fase(Tipos cápsula)
Tipo | IT(AV) | VDRM/VRR M | ITSM @TVJM &10ms | IDRM/IR RM (max) | VTM(max) | Tvj | Rthjc | F±10% | |
Tj=125°C | ITM | VTM | |||||||
A | V | KA | mA | A | V | °C | K/W | KN | |
C380 | 250 | 400-1600 | 3.5 | 20 | 1500 | 2.8 | 125 | 0.11 | 5 |
C430 | 680 | 400-1600 | 8 | 20 | 3000 | 2.4 | 125 | 0.06 | 10 |
C431 | 600 | 1200-1800 | 5.9 | 30 | 3000 | 2.6 | 125 | 0.06 | 10 |
C440 | 900 | 400-1600 | 12 | 35 | 3000 | 1.65 | 125 | 0.04 | 15 |
C441 | 750 | 1400-2200 | 10 | 35 | 3000 | 2 | 125 | 0.04 | 15 |
C450 | 1640 | 400-1600 | 26 | 45 | 3000 | 1.4 | 125 | 0.02 | 25 |
C451 | 1500 | 1400-2200 | 20.8 | 45 | 3000 | 1.7 | 125 | 0.02 | 25 |
C701 | 1250 | 1200-2100 | 16.6 | 65 | 3000 | 1.7 | 125 | 0.02 | 25 |
C702 | 100 | 2400-3200 | 20.5 | 150 | 3000 | 1.85 | 125 | 0.02 | 25 |
SDT122 | 950 | 3500-4000 | 14.7 | 75 | 1000 | 1.6 | 125 | 0.02 | 25 |
C781 | 2500 | 1200-2100 | 41.5 | 150 | 2000 | 1.2 | 125 | 0.01 | 36 |
C782 | 2300 | 2200-2600 | 32 | 150 | 2000 | 1.35 | 125 | 0.01 | 36 |
C784 | 1650 | 3600-4500 | 24 | 200 | 2000 | 1.85 | 125 | 0.01 | 36 |
C789 | 1200 | 5500-6000 | 20 | 200 | 2000 | 2.3 | 115 | 0.01 | 36 |
A YZPST pode fornecer a seguinte lista de tiristores
| FAMÍLIA DE DISPOSITIVOS ESPECIAIS PARA FORNO DE INDUÇÃO | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| FAMÍLIA DE TIRISTORES DE CONTROLE DE FASE | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| FAMÍLIA DE TIRISTORES PARA INVERSOR | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| FAMÍLIA DE DIODOS | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| FAMÍLIA DE MÓDULOS | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| Família de dispositivos tipo stud | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
Para mais informações sobre o tiristor de controle de fase, faça o download do arquivo PDF acima intitulado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
Nenhum conteúdo adicional do produto está disponível.
