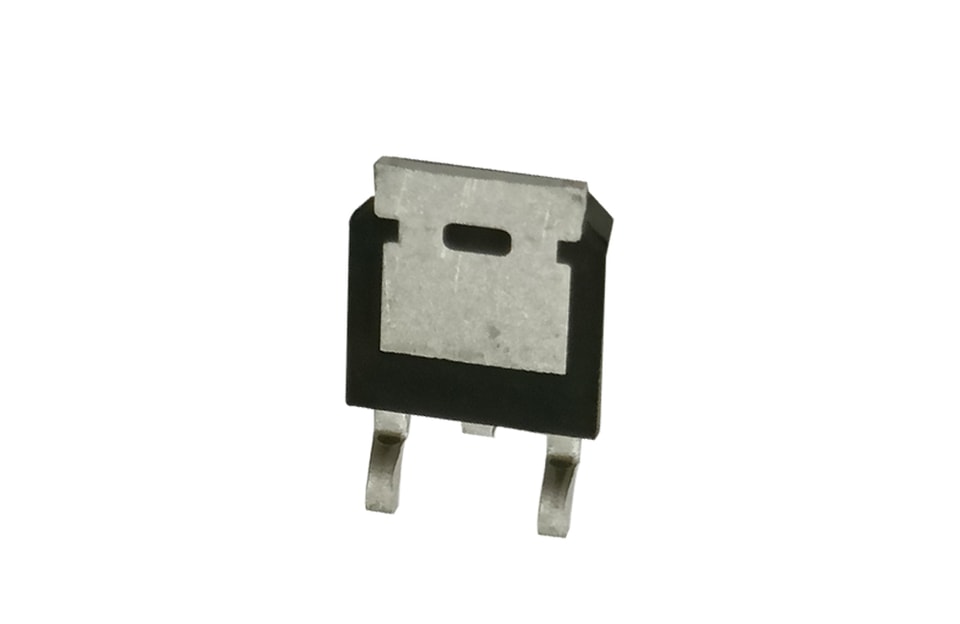

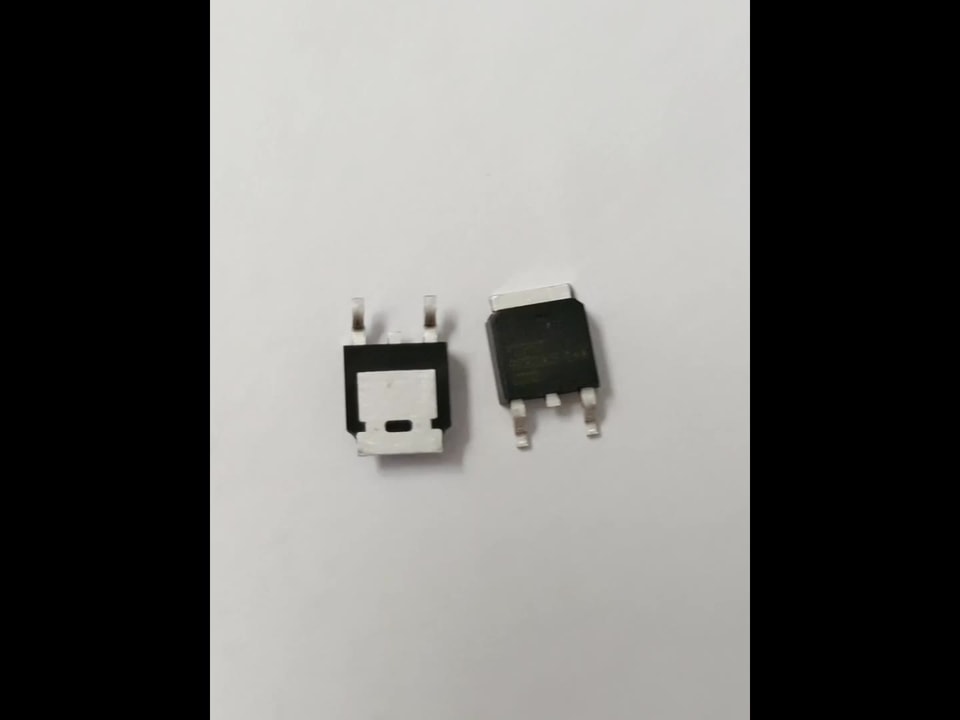

YZPST-BCR2AS-14A

2ATriacs

DESCRIÇÃO:

Com baixa corrente de manutenção e de disparo, os triacs da série BCR2AS-14A são especialmente

recomendados para uso em cargas de potência do tipo resistivo de porte médio e pequeno.

PRINCIPAIS CARACTERÍSTICAS:

CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS:

Parâmetro		Símbolo	Valor	Unidade
Faixa de temperatura de junção de armazenamento		T_stg	-40~150	℃
Faixa de temperatura de junção em operação		T_j	-40~125	℃
Tensão de pico repetitiva em estado desligado (T_j=25℃)		V_DRM	800	V
Tensão reversa de pico repetitiva (T_j=25℃)		V_RRM	800	V
Corrente RMS em condução		IT(RMS)	2	A
Corrente de pico de surto em condução não repetitiva (ciclo completo, F=50 Hz)		I_TSM	20	A
I²valor de t para fusão (t_p=10 ms)		I2t	2	A2s
Taxa crítica de variação de subida da corrente em condução(I_G=2×I_GT)	dI/dt	Ⅰ-Ⅱ-Ⅲ	50	A/μs
	dI/dt	Ⅳ	10	A/μs
Corrente de pico de gate		I_GM	2	A
Dissipação média de potência da gate		PG(AV)	0.5	W
Potência de pico de gate		P_GM	5	W

CARACTERÍSTICAS ELÉTRICAS (Tj=25℃ salvo indicação em contrário)

CARACTERÍSTICAS ESTÁTICAS
