COMPONENTE DE POTÊNCIA

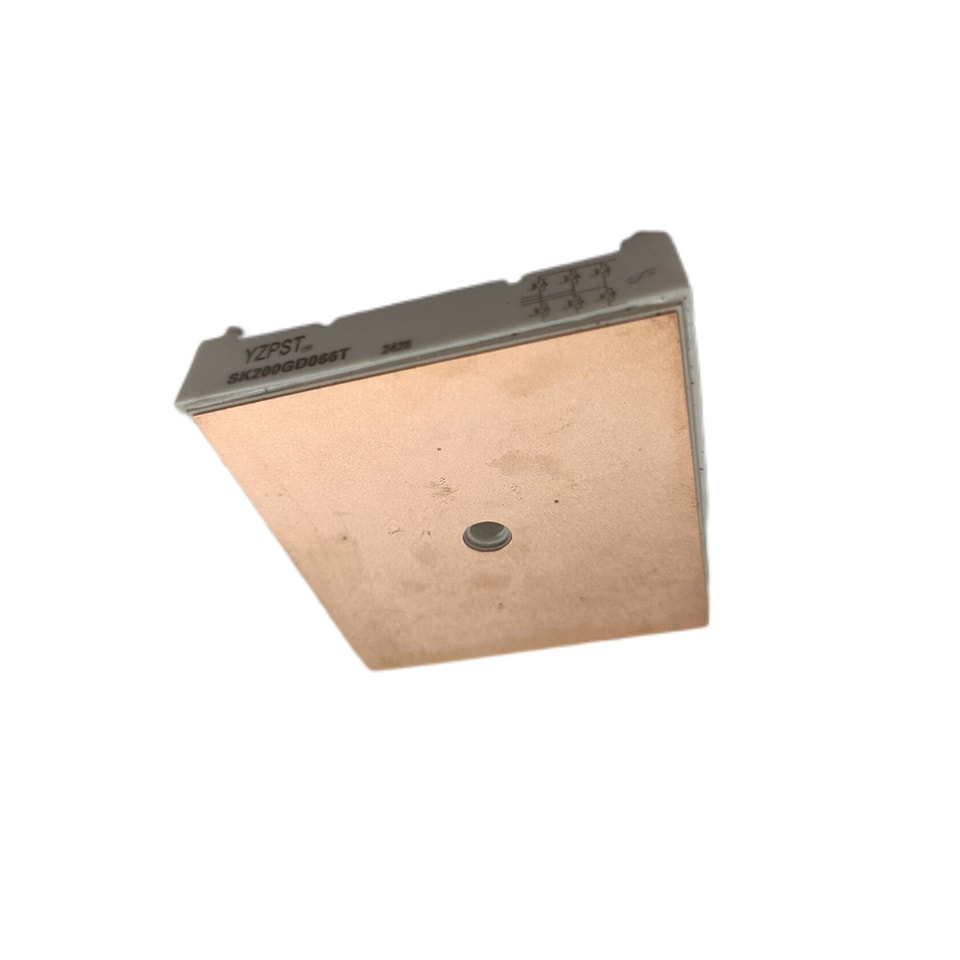

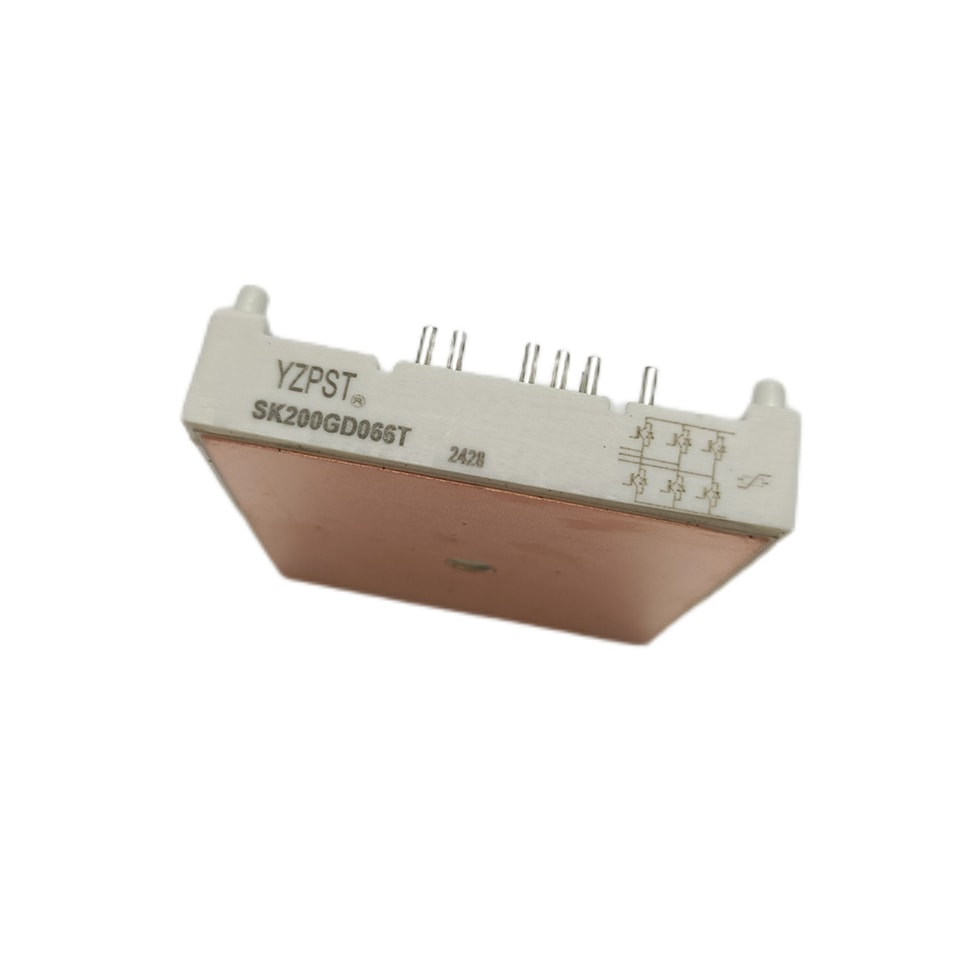

YZPST-SK200GD066T
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
Módulo IGBT
YZPST-SK200GD066T
Dados preliminares
Características
módulo de montagem com um parafuso
Totalmente compatível com 1,2,3
Desempenho térmico aprimorado graças ao substrato de óxido de alumínio
Tecnologia IGBT trench
FWD com tecnologia CAL
Sensor de temperatura NTC integrado
Aplicações típicas*
Inversor até 42 kVA
Típ.potência do motor 18,5 kW
| Características Ts= 25 °C, salvo indicação em contrário | |||||
| Símbolo | |||||
| Condições | |||||
| mín. típ. máx. | |||||
| Unidades | |||||
| IGBT | |||||
| VGE(th) | VGE= VCE, IC= 3,2 mA | 5 5,8 6,5 | V | ||
| ICES | VGE= 0 V, VCE= VCES Tj= 25 °C | 0,01 | mA | ||
| Tj= 125 °C | mA | ||||
| IGES | VCE= 0 V, VGE= 20 V Tj= 25 °C | 1200 | nA | ||
| Tj= 125 °C | nA | ||||
| VCE0 | Tj= 25 °C | 0,6 1 | V | ||
| Tj= 150 °C | 0,7 0,8 | V | |||
| rCE | VGE= 15 V Tj= 25 °C | 2,75 4 | mΩ mΩ | ||
| Tj= 150 °C | 4,25 5,5 | ||||
| VCE(sat) | ICnom= 200 A, VGE= 15 V Tj= 25 °CchipIev. | 1,45 | 1,9 | V | |
| Tj= 150 °CchipIev. | 1,7 | 2,15 | V | ||
| Cies | VCE= 25, VGE= 0 V f = 1 MHz | 12,2 | nF | ||
| C | 0,76 | nF | |||
| oes | 0,36 | nF | |||
| C | |||||
| res | |||||
| td(on) | RGon= 16 Ω | VCC= 300V | 144 | ns ns mJ ns ns mJ | |
| t r | di/dt 1720 A/μs | IC200 A | 128 | ||
| E | Tj= 150 °C | 13,9 | |||
| on | VGE-7/+15 V | 1040 | |||
| 91 | |||||
| td(off) | RGoff= 16 Ω | 12 | |||
| tf | di/dt 2575 A/μs | ||||
| E | |||||
| Rth(j-s) | por IGBT | 0,45 | K/W | ||
| Absoluto Valores máximos Ts= 25 °C, salvo indicação em contrário | ||||||
| Símbolo | ||||||
| Condições | ||||||
| Valores | ||||||
| Unidades | ||||||
| IGBT | ||||||
| VCES | Tj= 25 °C | 600 | V | |||
| IC | Tj= 175 oC Ts= 25 °C | 174 | A | |||
| Ts= 70 oC | 131 | A | ||||
| ICRM | ICRM= 2 x ICnom | 400 | A | |||
| VGES | ± 20 | V | ||||
| t | VCC= 360 V; VGE≤ 20 V; Tj= 125 °C | 6 | μs | |||
| psc | VCES< 600 V | |||||
| Inverso Diodo | ||||||
| IF | Tj= 175 oC | T = 25 oCs | 99 | A | ||
| T = 70 oCs | 79 | A | ||||
| IFRM | IFRM= 2 x IFnom | 120 | A | |||
| Módulo | ||||||
| It(RMS) | A | |||||
| Tvj | -40 ... +175 | oC | ||||
| Tstg | -40 ... +125 | oC | ||||
| VisoI | CA, 1 min. | 2500 | V | |||
Nenhum conteúdo adicional do produto está disponível.
