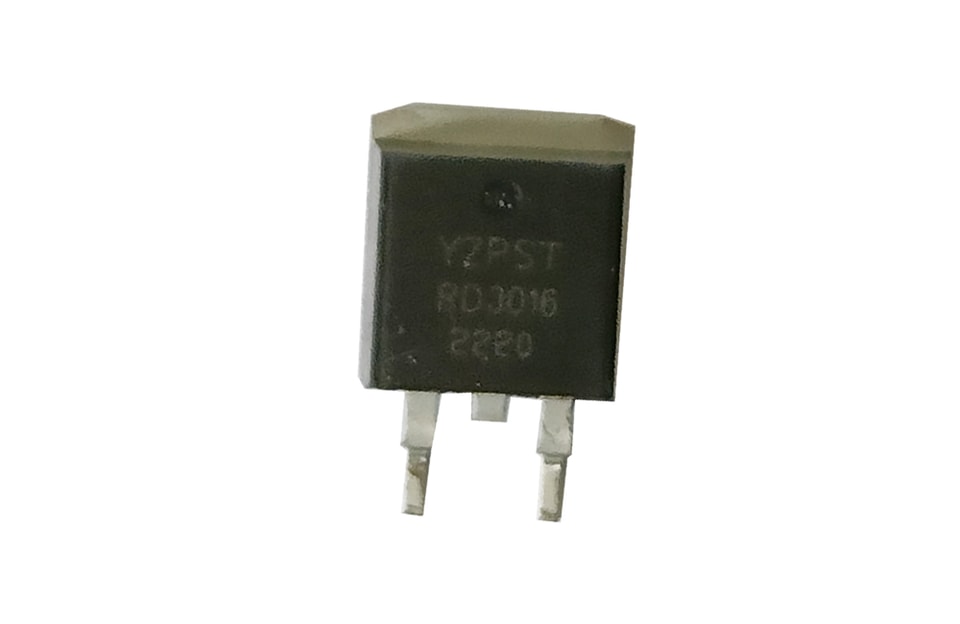

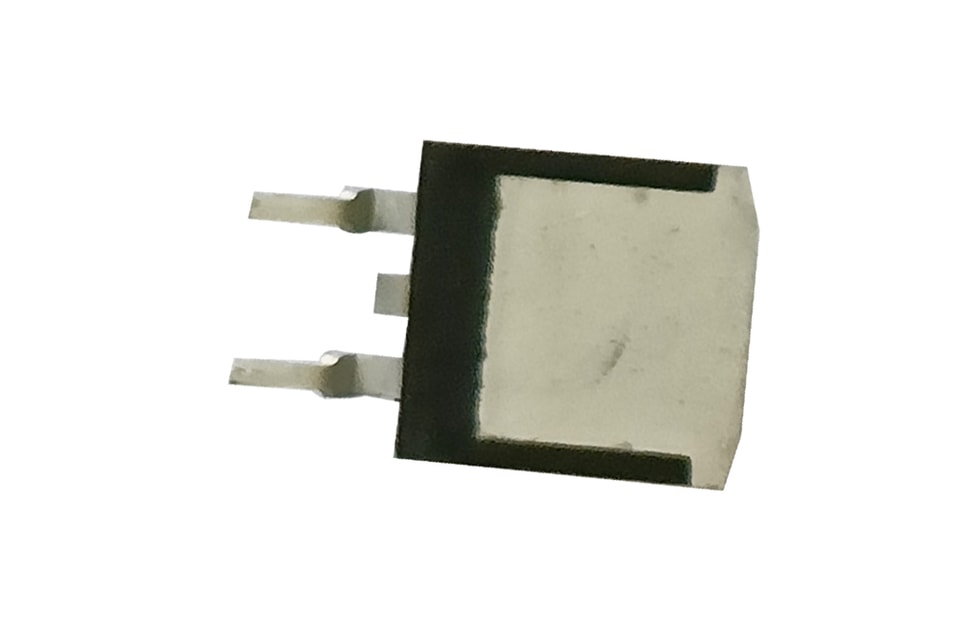

YZPST-RD3016-TO263

✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade

Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.

CENTRO DE DOCUMENTOS

YZPST-ZP3016-RD3016-ZP30A1600V Diodo retificador de 30A

DESCRIÇÃO:

A série de alta tensão do retificador foi

otimizada para uma queda de tensão direta muito baixa. A

tecnologia de passivação por vidro utilizada garante operação confiável até

temperatura de junção de 150 °C

YZPST-RD3016-TO263-1

APLICAÇÕES:
• Retificação de entrada
• Chaves semicondutoras e retificadores de saída disponíveis em contornos de encapsulamento idênticos

ABSOLVTE MAXIMVM RATINGS

Paammetro	Symbol	Tes Conditions	Valor	Vnit
Stoage junction temperature range	Tstg		-55 ~ 150	℃
Operating junction temperature range	Tj		-55~ 150	℃
Maximum Repetitive pico reverse voltage	VRRM		1600	V
Maximum médiarage forward current	IF(AV)	TC = 105 °C, 180° conduction half sine wmédia	30	A
Maximum pico um cicle não-repetitive surge current	IFSM	10 ms sine pulse, não voltidade reapplied	350	A
I2tvalue for fusing (tp=10ms)	I2t	10 ms sine pulse, não voltidade reapplied	612	A2S

ELECTRICAL CHARACTERISTICS (T=25℃unless otherwise specified)

Paammetro	Symbol	Tes Conditions	Valorlor	Unit
Maximum forward voltidade drop	VFM	IF=30 A	1.2	V
Maximum reverse lfuga current	IRM	TJ= 25 °C	5	µA
		VR = Rated VRRM
		TJ= 150 °C	1	mA
		VR = Rated VRRM
