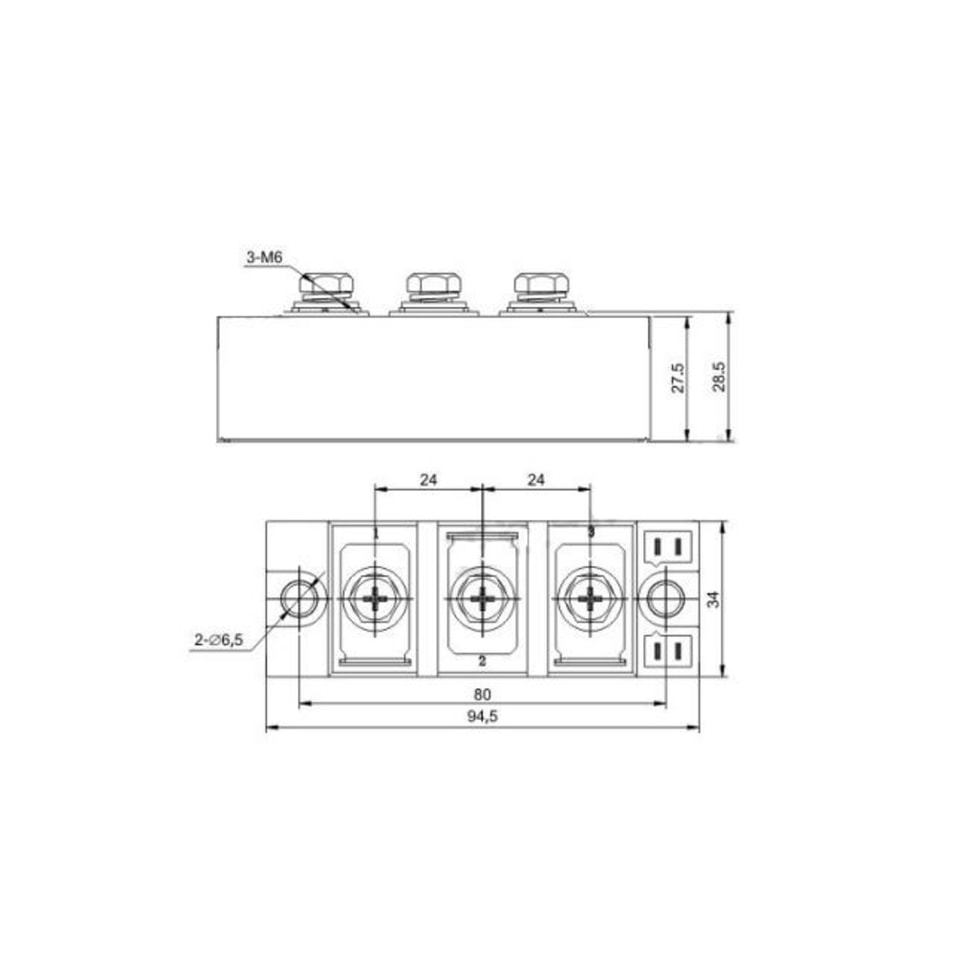

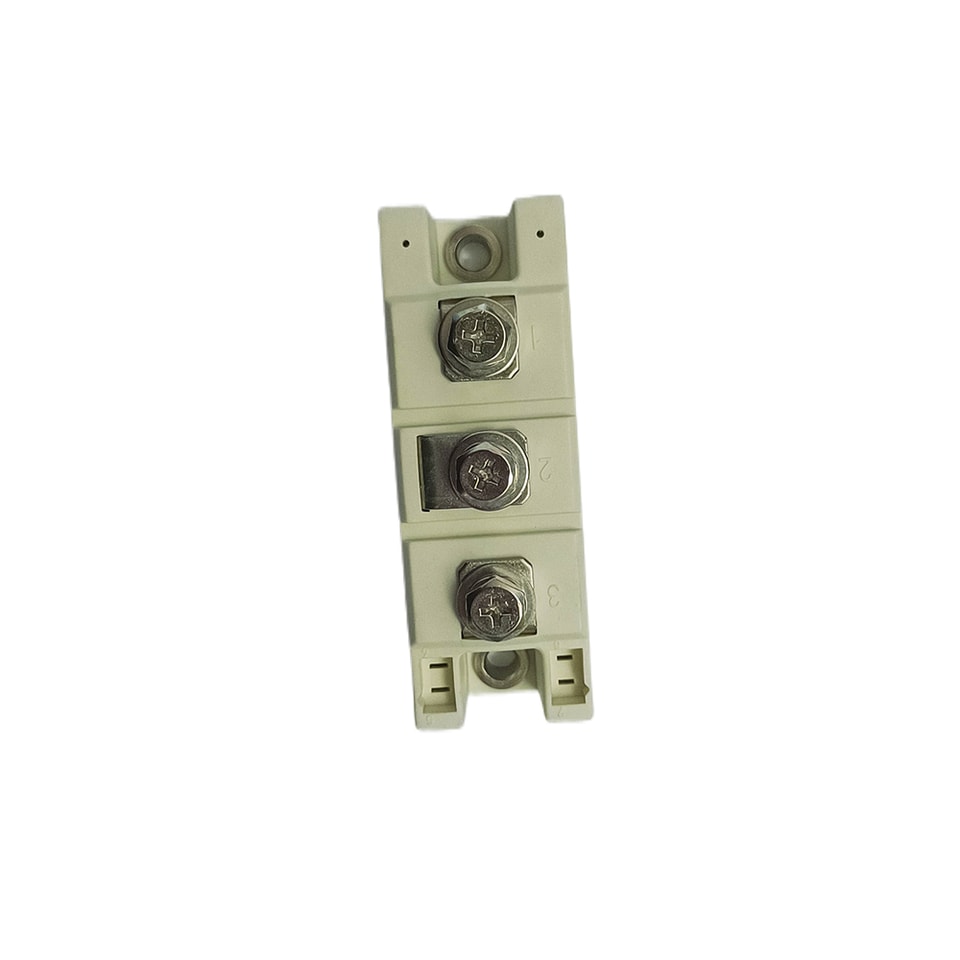

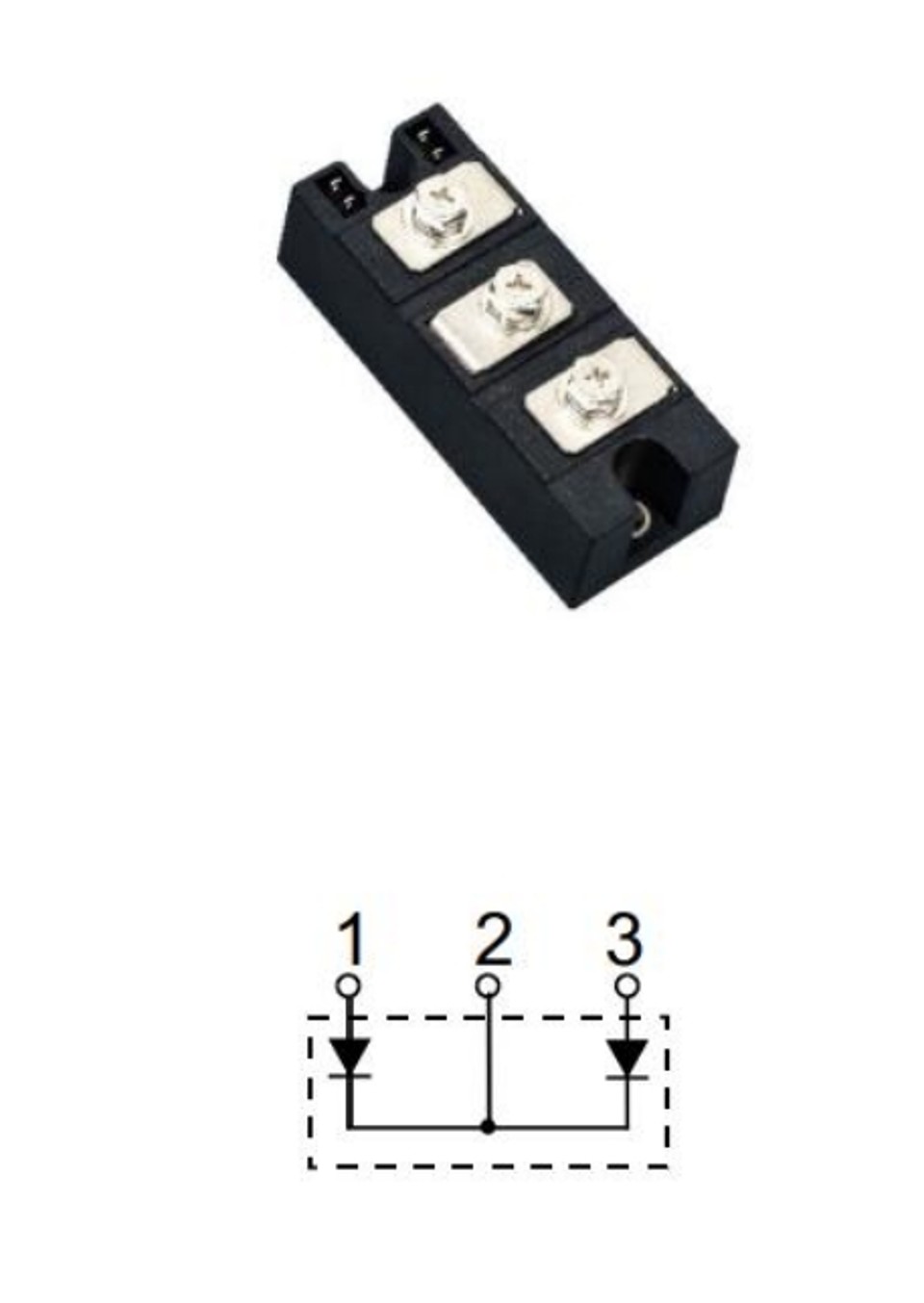

P/N: YZPST-SDKF2X300-06B2 Módulo FRED 600V 300A
CARACTERÍSTICAS DO PRODUTO
Tempo de recuperação reversa ultrarrápido
Características suaves de recuperação reversa
Baixa perda de recuperação reversa
Baixa queda de tensão direta
Alta capacidade de corrente de surto
Baixa corrente de fuga
APLICAÇÕES
Soldadora por inversão
Fonte de alimentação ininterrupta
Fonte de alimentação para galvanoplastia
Limpador e soldadora ultrassônicos
Conversor e chopper
PFC
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES( T C =25 ° C salvo indicação especificado)
Símbolo | Parâmetro/Condição de testens | Valores | Unidade | |
VR | Máximo D.C. Reverso Tensão | 600 | V | |
VRRM | Máximo Repetitivo Tensão reversa | |||
IF(AV) | Médio Corrente direta | TC=75℃, Por Diodo | 300 |
A |
TC=75℃, Por Módulo | 2X300 | |||
IF(RMS) | RMS Corrente direta | TC=75°C, Por Diodo | 430 | |
IFSM | Não Surto repetitivo Diretoto Corrente | TJ=45℃,t=10/8.3ms,Senoidal,50/60Hz | 2400/2640 | |
TJ= 150℃ ,t=10/8.3ms,Senoidal,50/60Hz | 2160/2380 | |||
I2t | Para Fusão | TJ=45℃,t=10/8.3ms,Senoidal,50/60Hz | 28800/29300 | A2S |
TJ= 150℃ ,t=10/8.3ms,Senoidal,50/60Hz | 23300/23800 | |||
Ptot | Potência Dissipação,TC=25℃, | 875 | W | |
TJ | Temperatura da junção | -40 a +150 | ℃ | |
TSTG | Temperatura de armazenamento Faixa | -40 a +125 | ℃ | |
Visol | Isolamento Tensão de ruptura | CA, 50Hz(R.M.S), t=1minuto/ 1s | 3000/3600 | V |
Md | Módulo para Dissipador | Recomendado（M6） | 4.7 | Nm |
Módulo Eletrodos | Recomendado（M6） | 4.7 | Nm | |
RthJC | Resistência térmica junção-caixa (Per Diodo ) | 0.143 | ℃ /W | |
Peso |
| 170 | g | |
ELÉTRICAS CARACTERÍSTICAS (T C =25 ° C salvo indicação especificado)
| Símbolo | Parâmetro/Condição de testens | Mín.. | Típ.. | Máx.. | Unidade | ||
| IR | Máximo Reverso FugaCorrente de surto | VR = 600V, TJ = 25℃ | 12 | mA | |||
| VR = 480V, TJ = 25/ 125℃ | 3/80 | ||||||
| VF | Tensão direta | IF=150A,TJ=25/ 125℃ | 1.27/ 1.05 | V | |||
| IF=260A,TJ=25/ 125℃ | 1.36/ 1.19 | ||||||
| VTO | Apenas para cálculos de perdas de potência apenas | 0.85 | V | ||||
| trr | Reverso Recuperação Tempo(IF = 300A, d IF/dt = -400A/ μs, VR = 300V,TJ = 100℃) | 250 | 300 | ns | |||
| rT | 1.34 | m Ω | |||||
| IRRM | Máximo Reverso Corrente de recuperação | IF=300A, VR =300V, d IF/dt =- 400A/ μs | TJ = 25℃ | 44 | |||
| TJ = 100℃ | 66 | A | |||||
.jpg)
.jpg)
