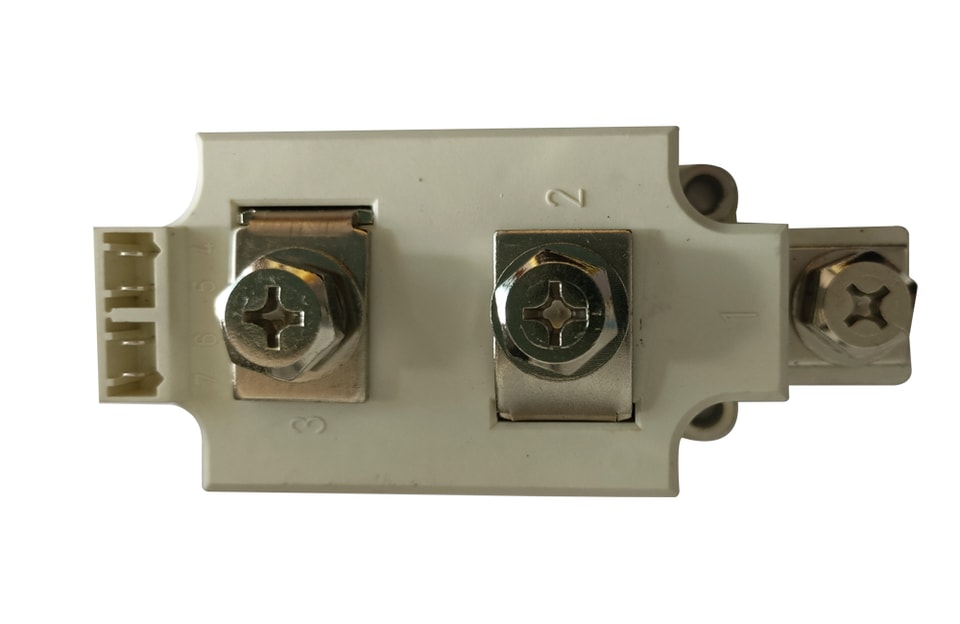

YZPST-TT320N16SOF
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
TIPO: YZPST-TT320N16SOF
Características
· Transferência de calor por base metálica isolada em cerâmica de nitreto de alumínio
· Contatos de pressão em metal precioso para alta confiabilidade
· Tiristor com gate amplificador
Aplicações típicas
· Controle de motor CC
· Controle de temperatura
· Dimerização profissional de luz
Máximo Máximos
Ssímbolo | Condi | Ratings | VUnid |
IT(AV)M | Único fase ，meia onda ，sin180°condução ;TC=85°C | 320 | A |
ITRMSM | Único fase ，meia onda ，sin180°condução | 520 | A |
ITSM | Tj= Tj MAX | 8.2 | kA |
I2t | Tj= Tj MAX | 335 | kA2S |
VDRM/VRRM | Tj= Tj MAX | 1600 | V |
di/dt | não-repetitivo | 100 | A/us |
Véo | A.C. 1minuto/1S | 3000/3600 | V |
Tj |
| -40 ~ +130 | °C |
Tstg |
| -40 ~ +130 | °C |
W | About | 410 | g |
Características elétricas Características
Ssímbolo | Condi | Ratings | VUnid |
IDRM /IRRM | Em VDRM ，Único fase ，meia onda ，Tj= Tj MAX | 60 |
|
VTM | Em-condução Corrente 750A ，Tj=130°C | 1.47 | V |
VT(TO) | Tj= Tj MAX | 0.77 | V |
| Tj= Tj MAX | 0.58 |
|
RK1G1 |
| - | Ω |
RK2G2 |
| - | Ω |
tgd | Tj=25°C;VD=0.4VDRM ; ITM=ITAV | 2 | us |
tq | dvD/dt50V/us; Tj= Tj MAX; ITM=ITAV | 200 | us |
IGT/VGT | Tj=25°C ，IT=1A ，VD=6V | 150 / 2.0 | mA/V |
VGD | VD=67%VDRM | 0.25 | V |
DV/DT | VD=67%VDRM | 1000 | V/us |
IA | Tj=25°C | 150 |
|
IL | Tj=25°C | 380 |
|
Rth(j-c) | Térmica resistência Junção a case; por módulo | 0.055 | K/W |
Rth(c-h) | Térmica resistência case a o dissipador de calor; por módulo | 0.0275 | K/W |
