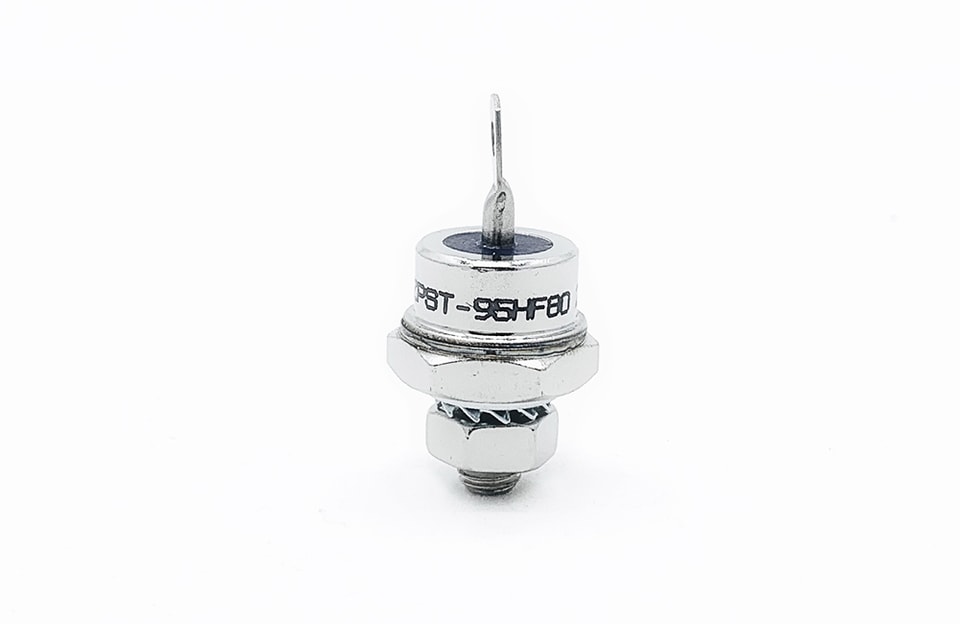

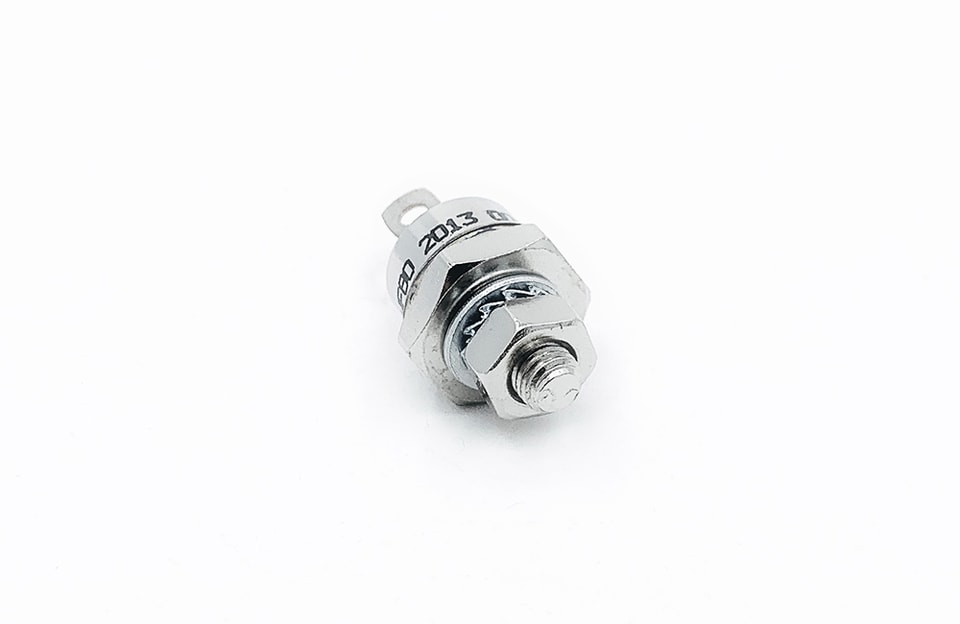

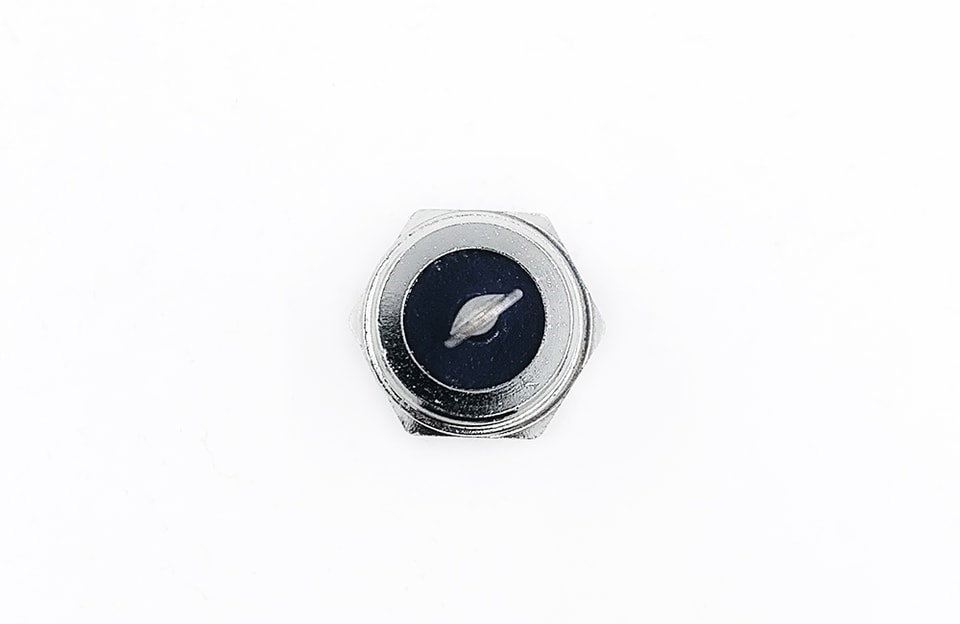

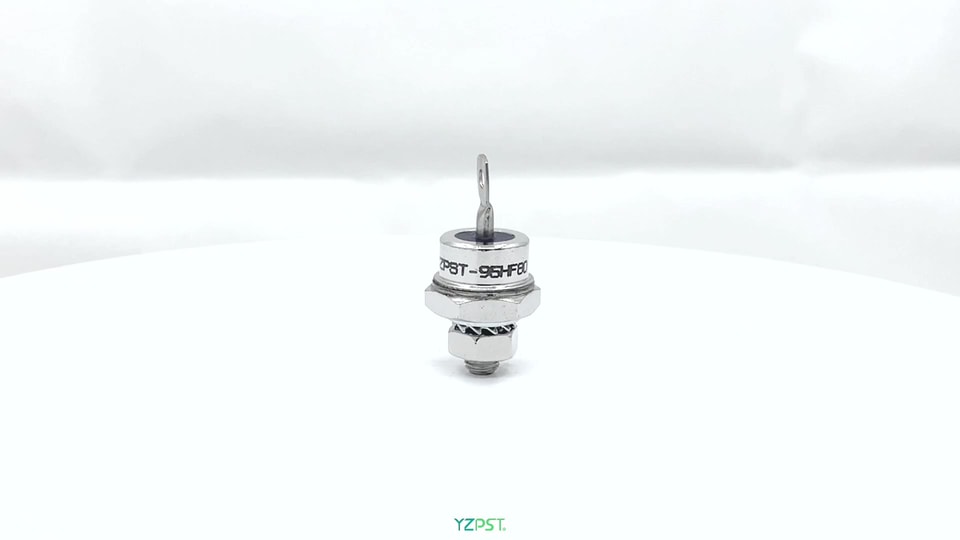

Parâmetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condições

Tensão reversa de pico repetitiva

V _RRM

800

V

T _j = 1 50 ^o C

Tensão de pico reversa não repetitiva

V _RSM

960

V

T _j = 1 50 ^o C

Max. corrente direta média

I _{F (AV)}

95

A

Senoidal,180 ^o condução,T _c = 140 ^o C

Corrente direta máxima RMS

I _{F( RMS )}

149

A

Valor nominal

Corrente de pico máxima, um ciclo para frente, não repetitiva

Corrente de surto não repetitiva

I _{F SM}

2000

A

10.0 msec (50Hz), meio sine onda,

T _j = 1 80 ^o C , V _RM = 0.6V _RRM

Máximo I ² t para fusão

I ² t

20

k A ² s

Queda máxima de tensão direta

V _{F M}

1.40

V

I _TM = 267 A ; T _c = 25 ^o C

Tensão de limiar

V _F0

0.73

V

S resistência de inclinação

r _f

3.0

mΩ

Parâmetro

Símbolo

Mín.

Máx.

Típ.

Unidades

Condições

Temperatura de operação

T _j

- 55

+ 180

^o C

Temperatura de armazenamento

T _stg

- 55

+ 180

^o C

Carga de recuperação reversa

Q _{r r}

-

μC

Resistência térmica - junção ao invólucro

R _{Q (j-c)}

-

-

0.27

K /W

Resistência térmica - invólucro para calor dissipador

R _{Q (c-s)}

-

-

0.25

K /W

Força de montagem

P

3.4

N m

± 1 0%

Peso

W

-

-

1 6

g

sobre

Estilo do gabinete

DO-5

Consulte a tabela de contorno
