YZPST-D471N900
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

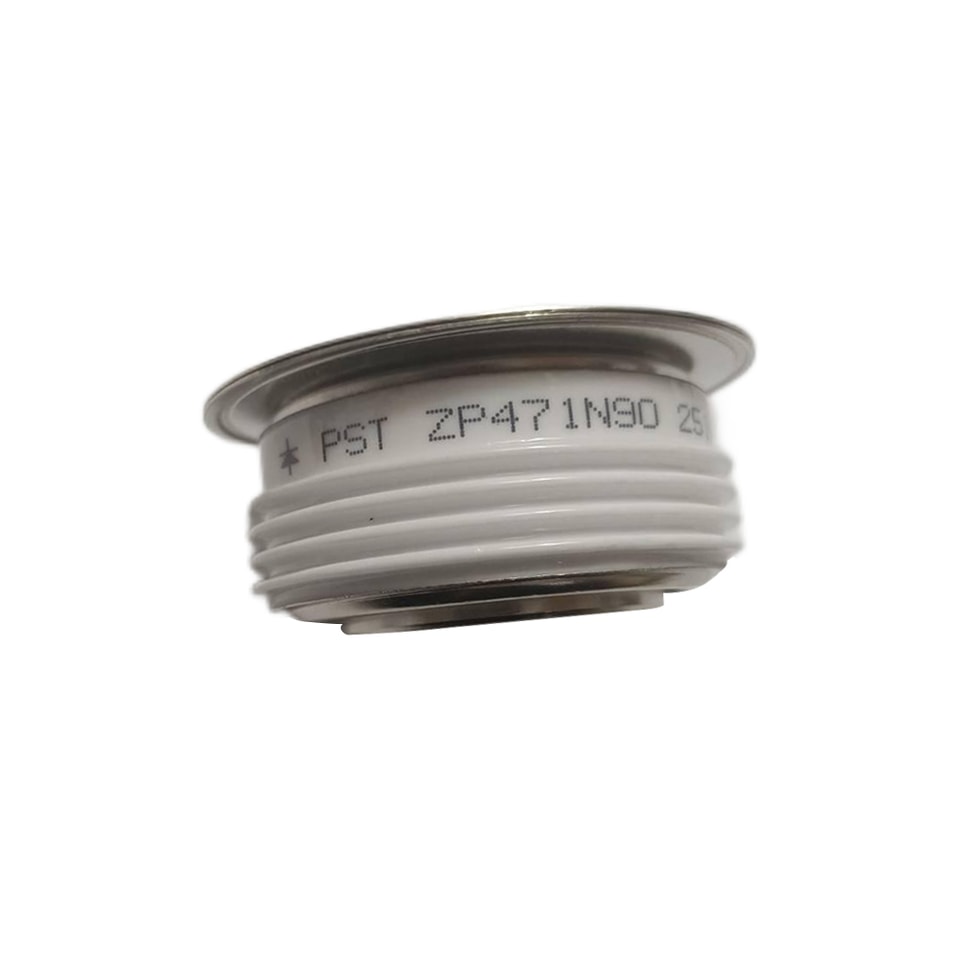

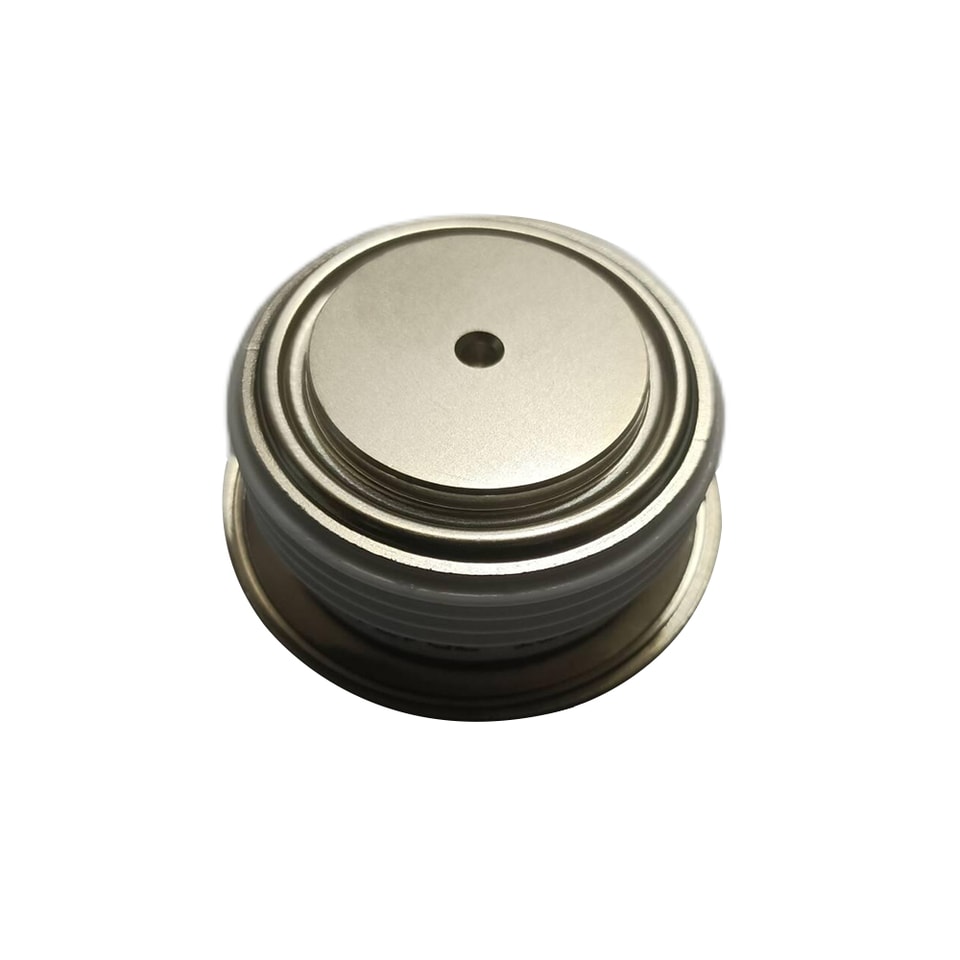

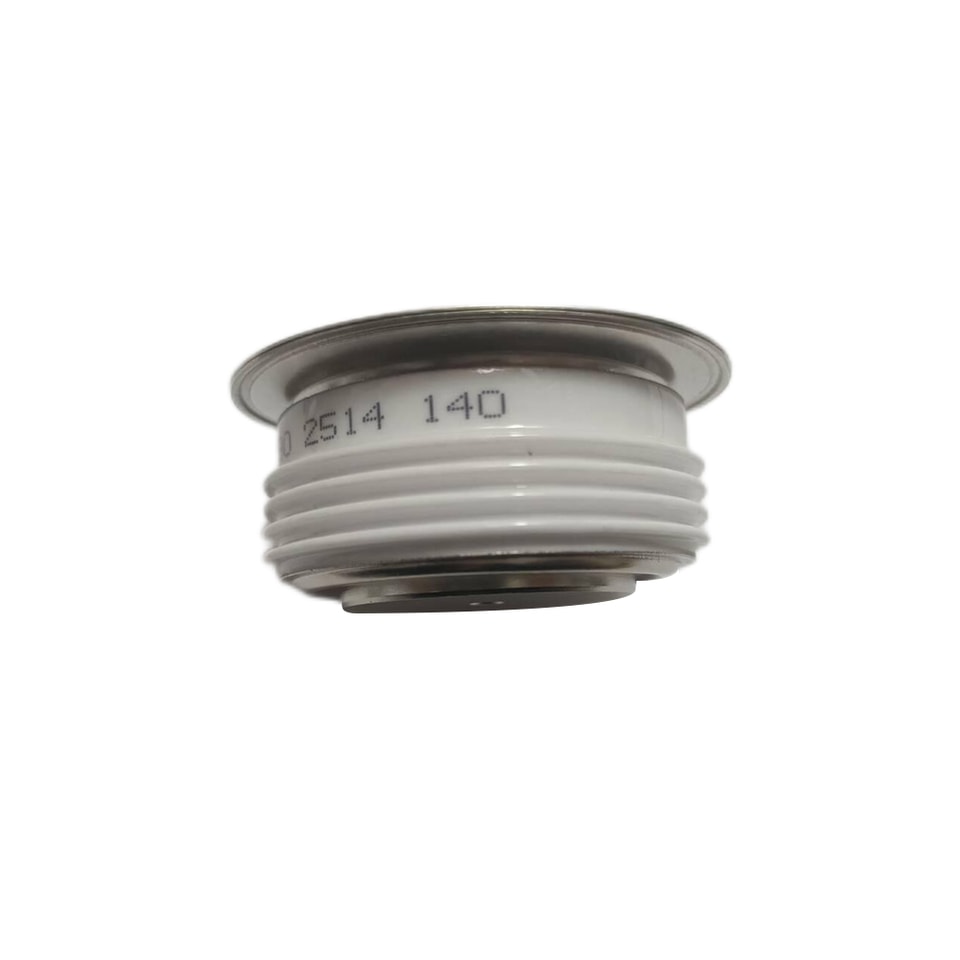

YZPST-D471N900 diodo de 9000 V
RETIFICADOR PADRÃO DE ALTA POTÊNCIA DE USO GERAL
Características:
Estrutura totalmente difusa
Alta capacidade de surto
Recuperação reversa suave
Encapsulamento cerâmico hermético robusto
Dispositivo montado por pressão
Aplicações típicas:
Retificador para aplicações em acionamentos
Conversores de média tensão
Aplicações de potência pulsada
Aplicações Crowbar
CARACTERÍSTICAS E CLASSIFICAÇÕES ELÉTRICAS
VRRM (1) | VRSM (1) |
9000 | 9100 |
VRRM = Tensão reversa de pico repetitiva
VRSM = Tensão reversa de pico não repetitiva (2
Repetitivo pico reverso corrente de fuga | IRRM | 10 mA 50mA |
Condução - estado conduzindo
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Valor médio máximo em condução corrente do coletor | IF(AV)M |
| 550 |
| A | Senoidal,180oconduçãon,Tc100oC |
Valor RMS da corrente em estado ligado | IF(RMS)M |
| 860 |
| A | Valor nominal Tc100oC |
Pico único sobretensão de ciclo (não repetitivo) corrente do coletor | IFSM |
| 11 |
| kA | Tj=175°C, VR=0,8VRRM, tp=10ms |
I t² | I2t |
| 605 |
| kA2s | 10 ms |
Tensão de pico em condução | VF |
| 3.20 |
| V | IF = 1200 A; Tj =160 oC |
tensão de limiar | VF0 |
| 1.04 |
| V |
|
inclinação resistência | rT |
| 1.80 |
| mΩ |
|
Reverso Corrente de recuperação (4) | IRM(REC) |
| - |
| A | IFM = 1000 A; dIF/dt = 10 A/μs, Tj = 150 oC |
Reverso Carga de recuperação (4) | Qrr |
| - | - | μC |
|
Reverso Tempo de recuperação (4) | tRR |
| - |
| μs |
TÉRMICAS E CARACTERÍSTICAS MECÂNICAS
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Temperatura de operação | Tj | -40 | +160 |
| oC |
|
Temperatura de armazenamento | Tstg | -40 | +160 |
| oC |
|
Resistência térmica - junção para case | RΘ (j-c) |
| 31.5 |
| K/KW | Dupla face refrigeração |
Resistência térmica - case a dissipador | RΘ (c-s) |
| 6 |
| K/K/W | Dupla face refrigeração |
Resistência térmica - junção para dissipador | RΘ (j-s) |
| - |
| K/kW | Dupla face refrigeração |
força de montagem | P | 10 | 16 | - | kN |
|
Peso | W |
|
| 250 | g | cerca de |

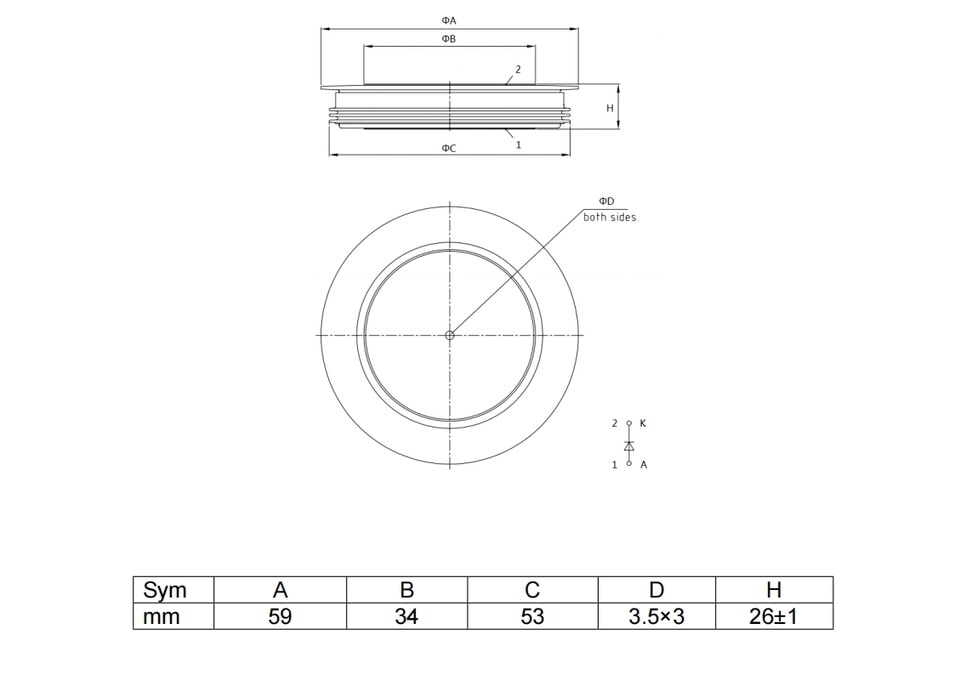

CONTORNO DA CAIXA E DIMENSÕESNS
