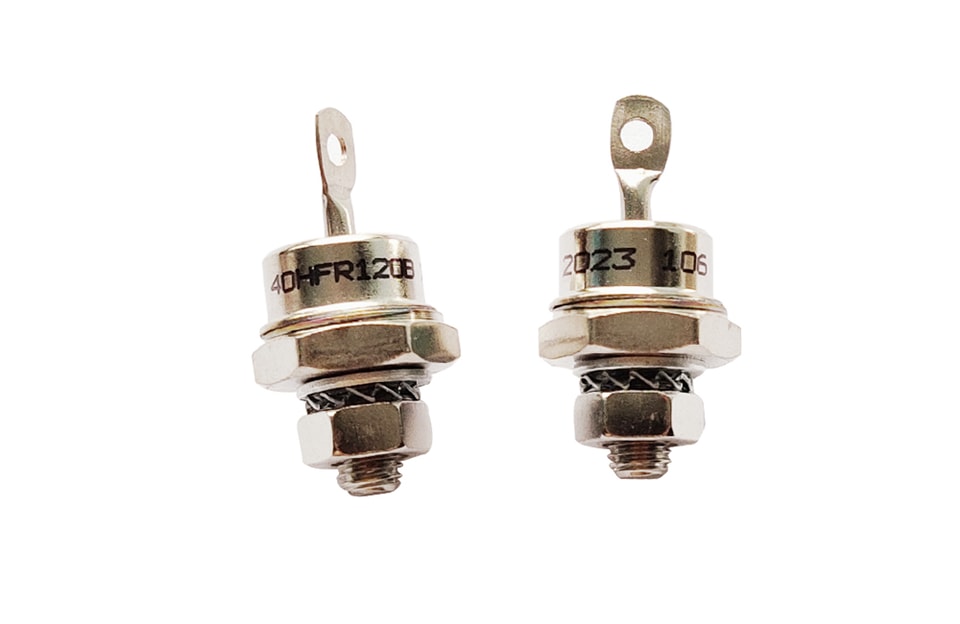

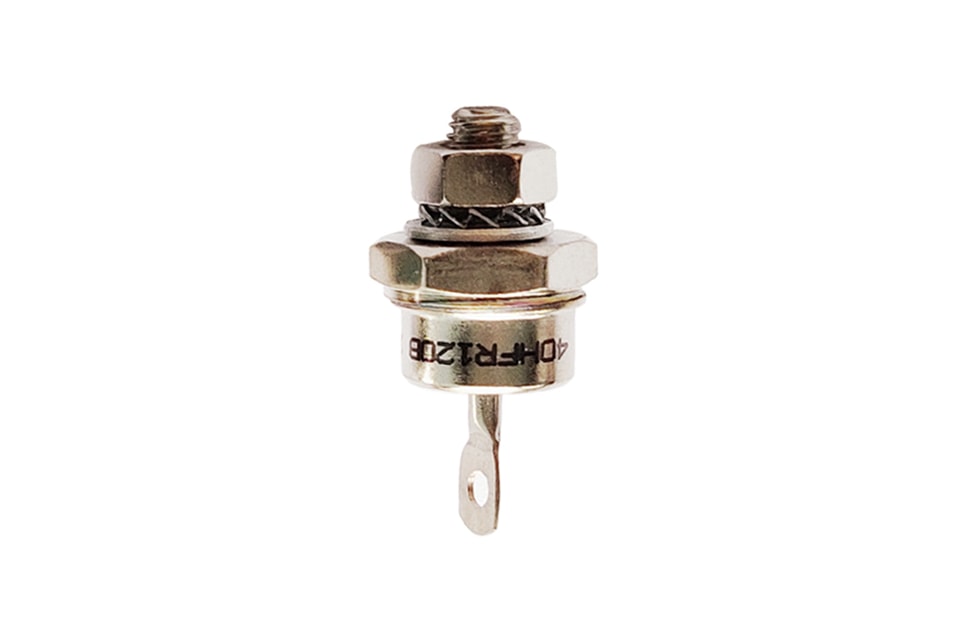

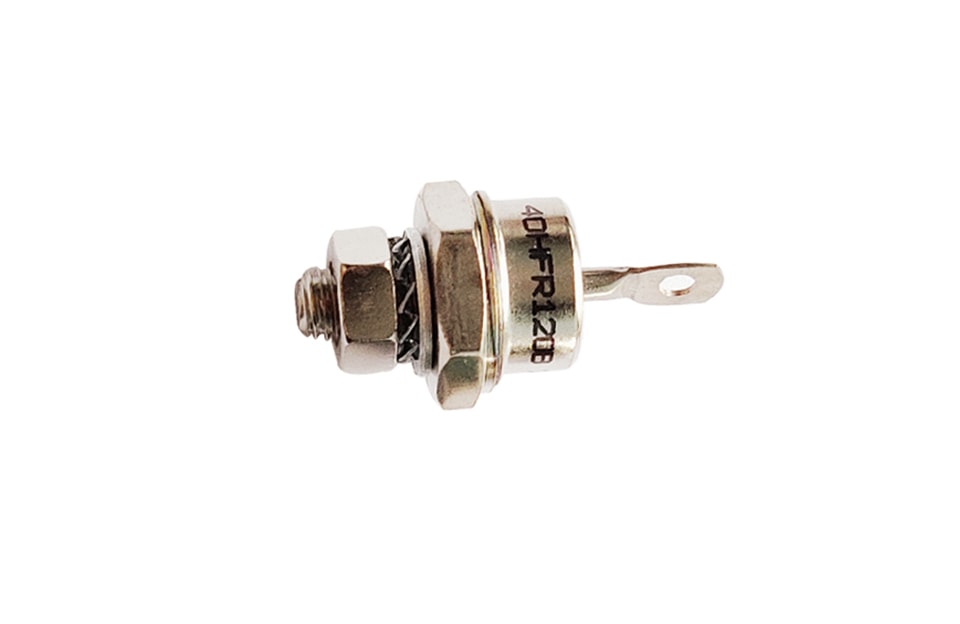

YZPST-40HF(R)120
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Condução direta
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Tensão de pico reversa repetitiva | VRRM |
|
| 1200 | V |
|
Tensão reversa de pico não repetitiva | VRSM |
|
| 1300 | V |
|
Corrente média direta máxima | IF(AV) |
|
| 40 | A | Senoidal,180ocondução, Tc=140oC |
Corrente direta RMS máxima | IF(RMS) |
|
| 62 | A | Valor nominal |
Corrente de surto máxima de pico, direta de um ciclo, não repetitiva | IFSM |
|
| 570 | A | 10,0 ms (50 Hz), meia onda senoidal, Tj = 190 oC, VRM = 0,6 VRRM |
I máximo2t para fusão | I2t |
|
| 1.6 | kA2s | |
Máx. queda de tensão direta | VFM |
|
| 1.30 | V | ITM = 125A; Tc=25oC |
Tensão de limiar | VF0 |
|
| 0.65 | V |
|
Resistência de inclinação | rf |
|
| 4.29 | mΩ |
Especificações térmicas e mecânicas
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Temperatura de operação | Tj | -40 | +190 |
| oC |
|
Temperatura de armazenamento | Tstg | -40 | +190 |
| oC |
|
Carga de recuperação reversa | Qrr |
|
| - | μc |
|
Resistência térmica - junção para encapsulamento | RQ (j-c) |
| 0.95 |
| K/W |
|
Resistência térmica - case para dissipador de calor | RQ (c-s) |
| 0.25 |
| K/W |
|
força de montagem | P |
|
| 3.4 | Nm | ± 10% |
Peso | W | - | - | 17 | g | cerca de |
Estilo da caixa |
|
|
| DO-5 |
| Veja a tabela de contorno |
