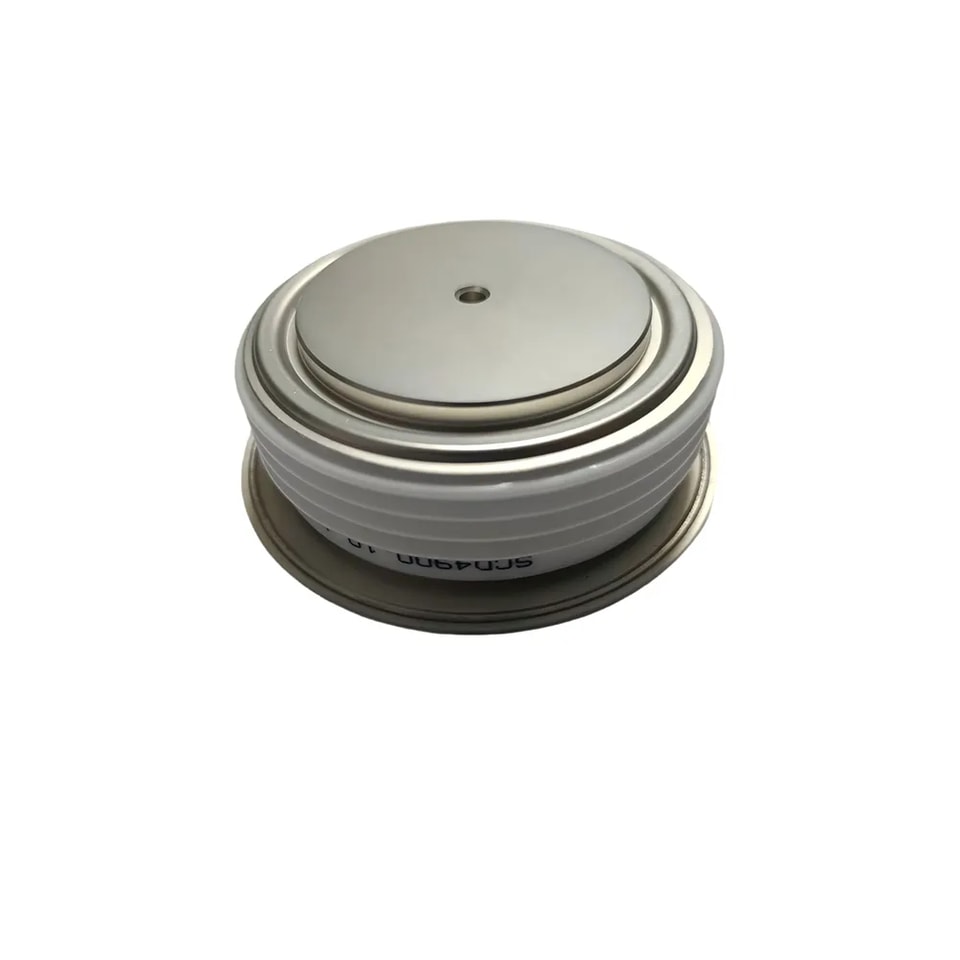

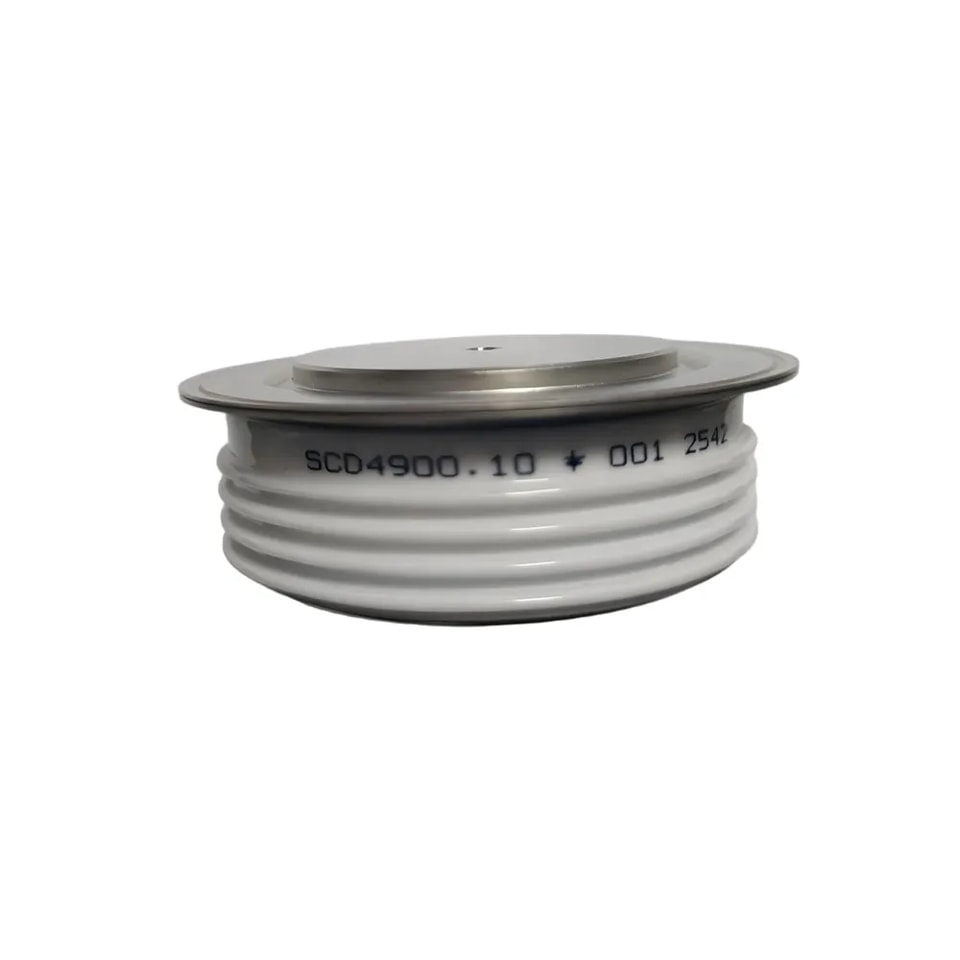

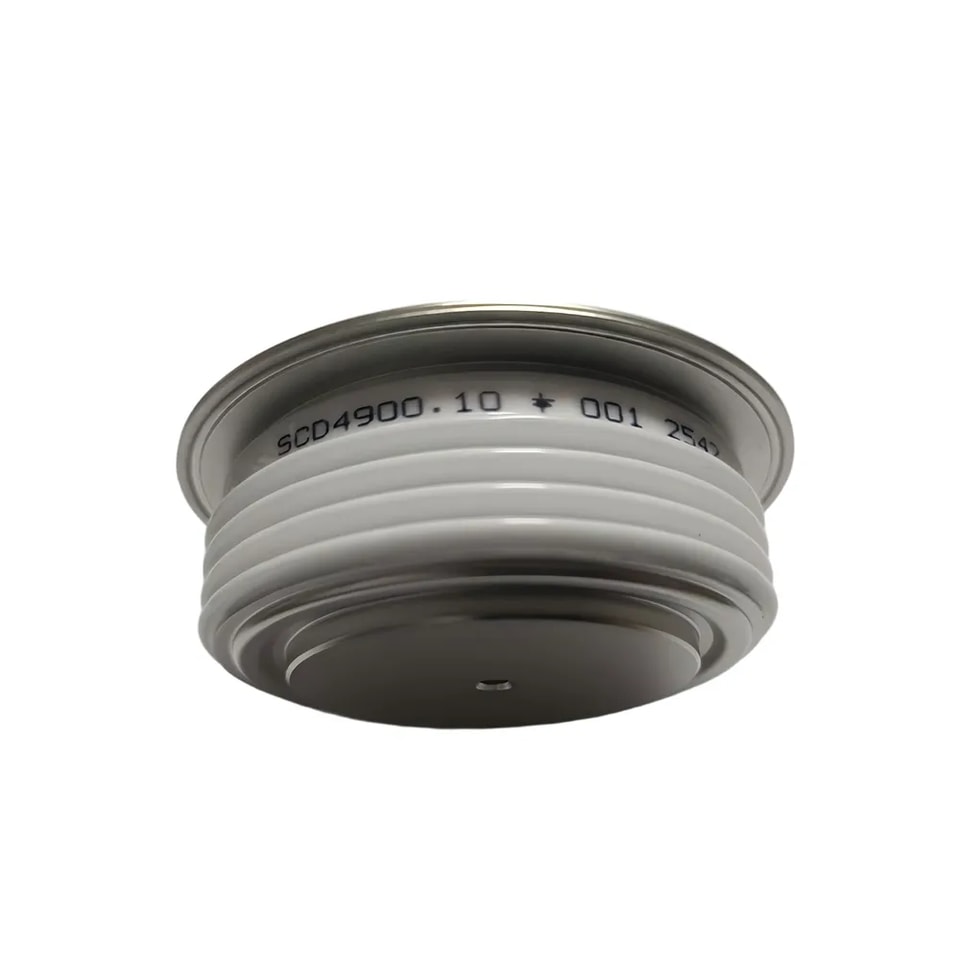

YZPST-AR3001S10
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
VRRM (1) | VRSM (1) |
1000 | 1100 |
VRRM = Repetitivo pico tensão reversa
VRSM = Não repetitivo pico reversotensão (2)
Repetitivo pico reverso corrente de fuga | IRRM | 7 mA 75 mA |
Estado - em condução
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Valor médio máximo em condução corrente do coletor | IF(AV)M |
| 4655 |
| A | Senoidal,180ocondução,Tc=55oC |
Valor RMS em condução ccorrente | IF(RMS)M |
| - |
| A | Valor nominal |
Pico único ciclo surto (não repetitivo) corrente do coletor | IFSM |
| 44.8 |
| kA | Tj=25°C, VR=0,8VRRM, tp=10ms |
I t² | I2t |
| 10×103 |
| kA2s | 10 ms |
Tensão de pico em condução | VFM |
| 1.16 |
| V | IFM = 4500 A; Tj = 25oC |
Tensão de limiar | VF0 |
| 0.75 |
| V | Tj = Tj Máx. |
Inclinação resistência | rf |
| 0.055 |
| mΩ | Tj = Tj Máx. |
Reverso Carga de recuperação (4) | Qrr |
| - |
| μC |
|
Reverso Tempo de recuperação (4) | tRR |
| - |
| μs |
Para os valores máximos garantidos, entre em contato com a fábrica
TÉRMICAS E CARACTERÍSTICAS
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Temperatura de operação | Tj | -40 | +180 |
| oC |
|
Temperatura de armazenamento | Tstg | -40 | +180 |
| oC |
|
Térmica resistência - jjunção para case | RΘ (j-c) |
| - - |
| oC/kW | Dupla face resfriado Face única resfriado |
Térmica resistência - carcaça para dissipador | RΘ (c-s) |
| 6 - |
| oC/kW | Dupla face resfriado Face única resfriado |
Térmica resistência - junção para dissipador | RΘ (j-s) |
| 24 - |
| oC/kW | Dupla face resfriado Face única resfriado |
força de montagem | P | 22 | 24.5 |
| kN |
|
Peso | W |
|
| - | kg | cerca de |
* Montagem superfícies lisas, planas and engraxadas
CONTORNO DA CAIXA E DIMENSÕES
