YZPST-M1D400-2800V
Diodo Retificador Módulos
YZPST-M1D400-2800V
Características
· Transferência de Calor Através da Placa de Base Metálica Isolada de Cerâmica de Óxido de Alumínio
· Juntas Soldadas Duras para Alta Confiabilidade
· Reconhecido pela UL
Aplicações Típicas
· Retificador para aplicações de acionamento
· Retificadores para UBS
· Carregadores de bateria
Díodo Retificador Módulos
YZPST-M1D400-2800V
Características
Transferência de Calor Através da Placa de Base Metálica Isolada de Cerâmica de Óxido de Alumínio
Juntas Soldadas Duras Para Alta Confiabilidade
Reconhecido pela UL
Aplicações Típicas
Retificador para aplicações de acionamento
Retificadores para UBS
Carregadores de bateria
BLOQUEIO
|
Símbolo |
Condição |
Classificações |
Unidade |
|
VRRM VRSM |
Tj= Tj Max. |
2800 2900 |
V |
|
IRRM |
AtVRRM, fase única, meia onda, Tj= Tj Max. |
40 |
mA |
|
VISOL |
50Hz, 1min, 1s |
3000/3600 |
V |
CONDUÇÃO
|
Símbolo |
Condição |
Classificações |
Unidade |
|
SE(AV) |
TC=97°C; 180° seno |
400 |
A |
|
SE(RMS) |
TC=85°C; 180° seno |
628 |
A |
|
IFSM |
Tj= Tj Máx.; t = 10 ms (50 Hz); seno |
8.0 |
KA |
|
I2t |
Tj= Tj Máx.; t = 10 ms (50 Hz); seno |
320 |
kA2S |
|
VF(TO) |
(I > π x IF(AV)),Tj= Tj Max. |
0.80 |
V |
|
rF |
(I > π x IF(AV)),Tj= Tj Max. |
0.800 |
mΩ |
|
VFM |
On-State Current 1570A ,Tj=25°C |
2.4 |
V |
Características Elétricas
| Símbolo | Condição | Classificações | Unidade |
| R th (j-c) | Per Módulo | 0.034 | K/W |
| R th (c-h) | Per Módulo | 0.01 | K/W |
| T j | -40 ~ + 150 | 0C | |
| T stg | -40 ~ + 150 | 0C | |
| M | torque de montagem | 6 | Nm |
| torque do terminal | 12 | Nm | |
| W | - | g |

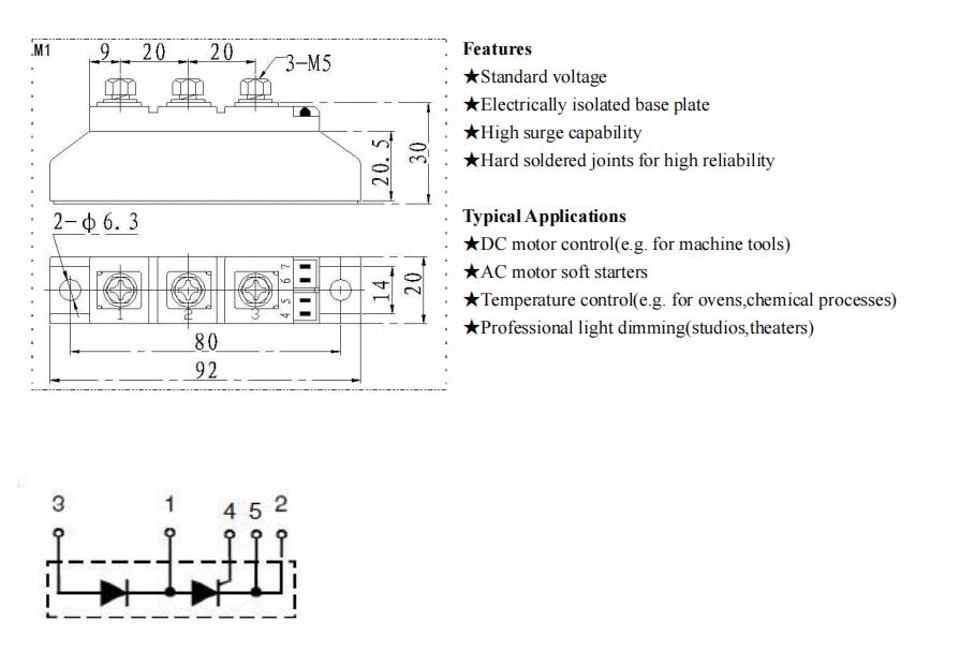

Desenho de Contorno
