Características
- Design compacto
- Montagem com um parafuso
- Transferência de calor e isolamento por meio de substrato cerâmico de óxido de alumínio com ligação direta de cobre (DBC)
- Chips de tiristores passivados com vidro
- Até 1600 V de tensão reversa

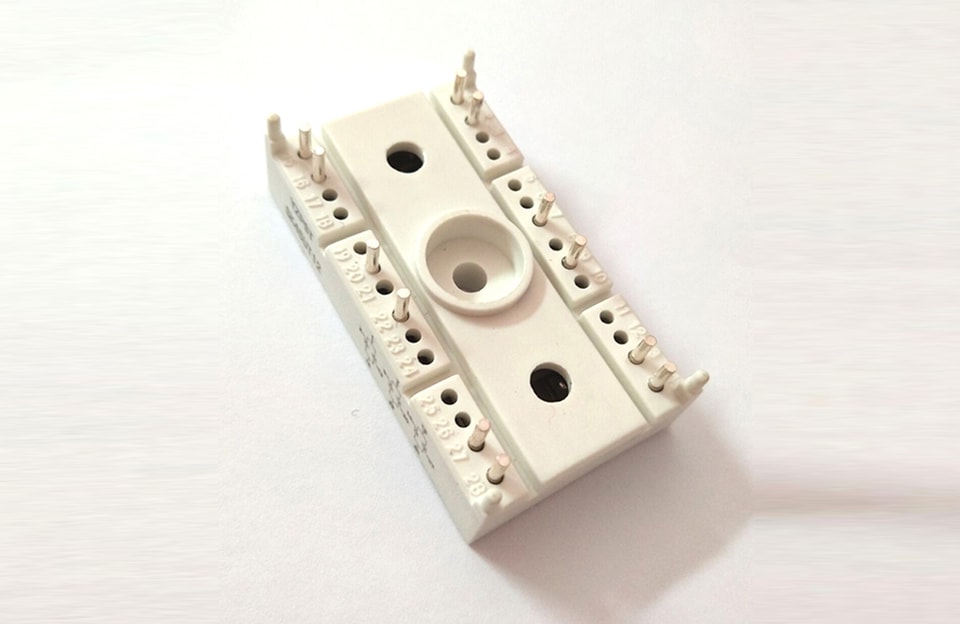

IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA
YZPST-DH70
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Aplicações típicas
Soft starters
Controle de iluminação
Controle de temperatura
Controle de motores
Soft starters
Controle de iluminação
Controle de temperatura
Controle de motores
Tipo de módulo | ||
Tipo | VR RM | VR SM |
H70-08 | 800V | 900 V |
H70-12 | 1200 V | 1300 V |
H70-16 | 1600 V | 1700 V |

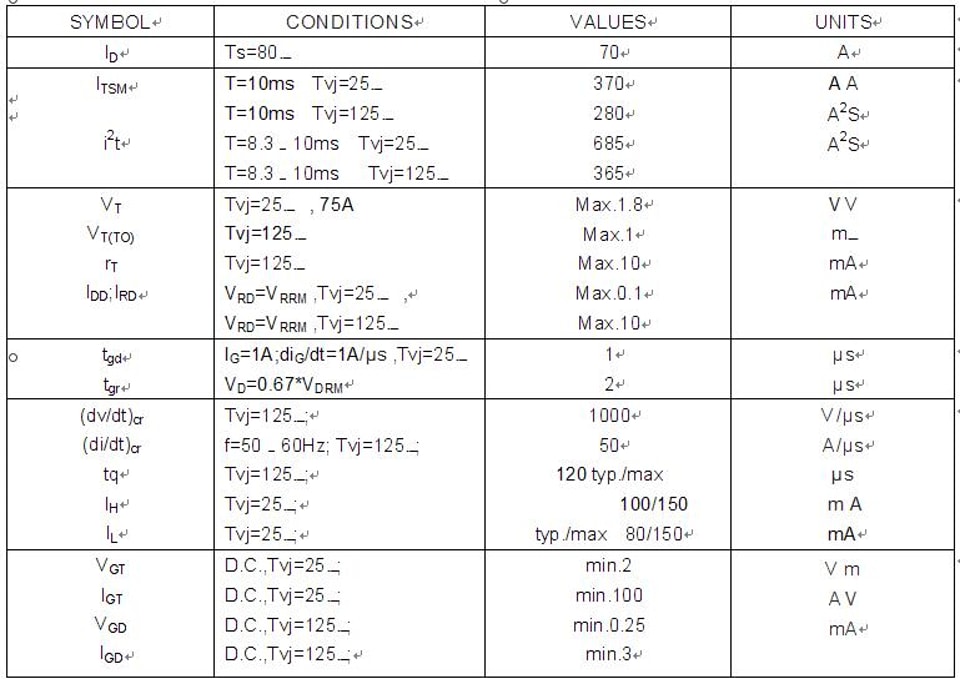

SÍMBOLO | CONDIÇÕES | VALORES | UNIDADES |
Rth(j-s) Tvj Tvj Tstg | Sen. 180° por tiristor Diodos Tiristores |
1.20
-40~+150 -40~+125 -40~+125 | k/W ℃ ℃ ℃ |
peso Ms de visol | c.a. 50 Hz; valor eficaz; 1 s/1 min. Torque de montagem ao dissipador | 3000/2500
2.5
30
| V N·m g |

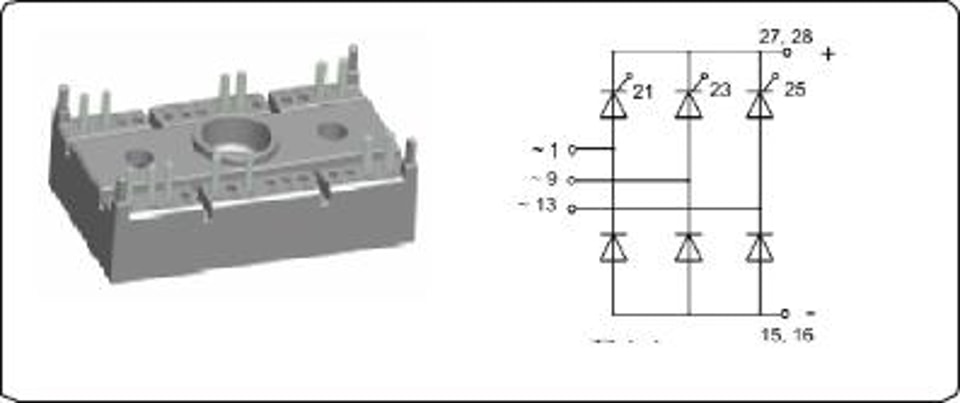

Para mais informações sobre o Módulo Retificador de Ponte Semi-Controlada, faça o download do arquivo PDF acima, intitulado " YANGZHOU POSITIONING TECH CO Power thyristor and diode parts "
Nenhum conteúdo adicional do produto está disponível.
