YZPST-UGE0421AY4
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Ampla faixa de corrente
Alta capacidade de corrente de surto

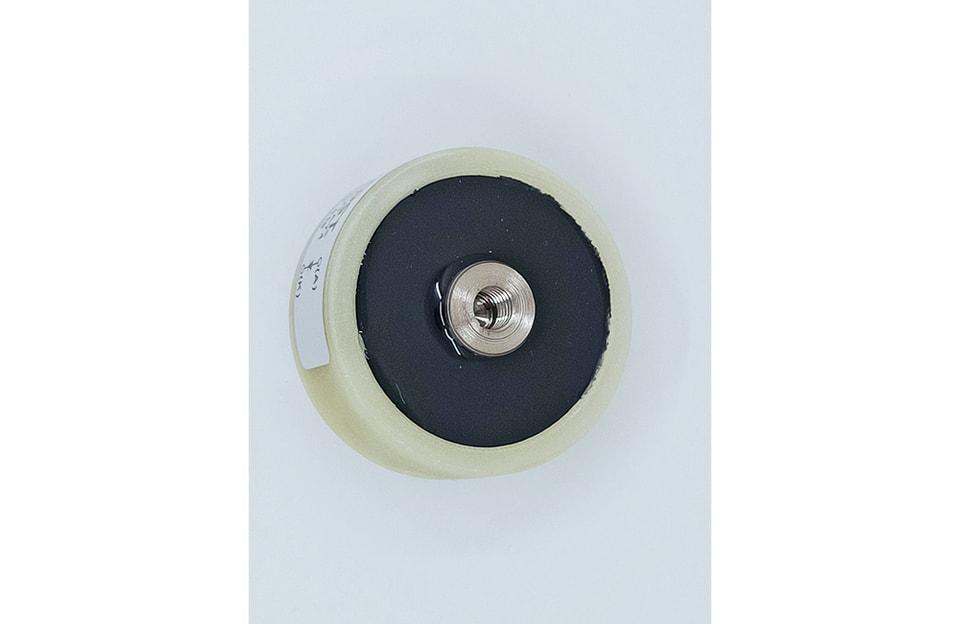

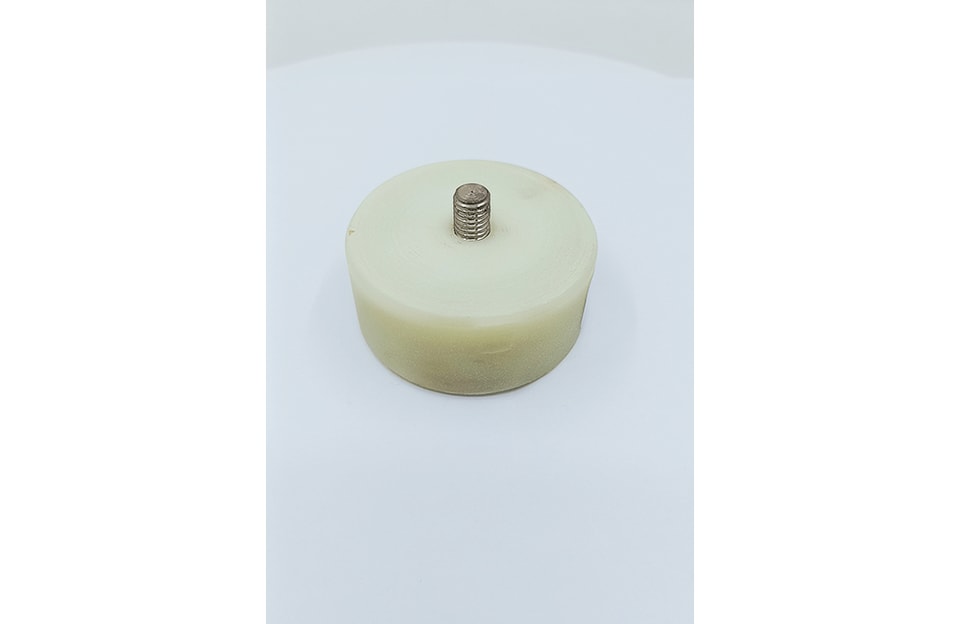

Versões com cátodo e ânodo tipo pino
Aplicações típicas:
Conversores
Fontes de alimentação
Controles de máquinas-ferramenta
Carregadores de bateria
Condução direta
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Tensão de pico reversa repetitiva | VRRM | 3200 |
|
| V |
|
Tensão reversa de pico não repetitiva | VRSM | 3300 |
|
| V |
|
Corrente média direta máxima | IF(AV)M |
| 10.9 |
| A | Senoidal,180ocondução,Tc=45oC |
Corrente direta RMS máxima | IF(RMS) |
| 40 |
| A | Valor nominal |
Corrente de surto máxima de pico, direta de um ciclo, não repetitiva | IFSM |
| 250 |
| A | 10,0 ms (50 Hz), forma de onda senoidal, 180ocondução, Tj= 150oC |
I máximo2t para fusão | I2t |
| - |
| A2s | |
Máx. queda de tensão direta | VFM |
| 2.72 |
| V | ITM= 55 A; Tvj=25℃ |
Tensão de limiar | VF0 |
| 1.7 |
| V |
Especificações térmicas e mecânicas
Parâmetro | Símbolo | Mín. | Máx. | Típ. | Unidades | Condições |
Temperatura de operação | Tj | -40 | +150 |
| oC |
|
Temperatura de armazenamento | Tstg | -40 | +150 |
| oC |
|
Resistência térmica - junção para encapsulamento | RQ (j-c) |
| - |
| K/W |
|
Resistência térmica - case para dissipador de calor | RQ (c-s) |
| - |
| K/W |
|
força de montagem | P | - | 8 |
| Nm | ± 10% |
Peso | W | - | - | 115 | g |
|
Estilo da caixa |
|
|
| - |
| Veja a tabela de contorno |
DESENHO DA CAIXA E DIMENSÕES.
.jpg)
.jpg)
.jpg)
