- 1. Frequência de operação: 20 kHz-500 kHz
- 2. Potência de saída: 0,5 a 15 W
- 3. Temperatura de operação: -40℃ a +125℃
- 4. Temperatura de armazenamento: 25℃ a +85℃
- 5. Umidade de armazenamento: 30 a 95%
IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA
Transformador
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

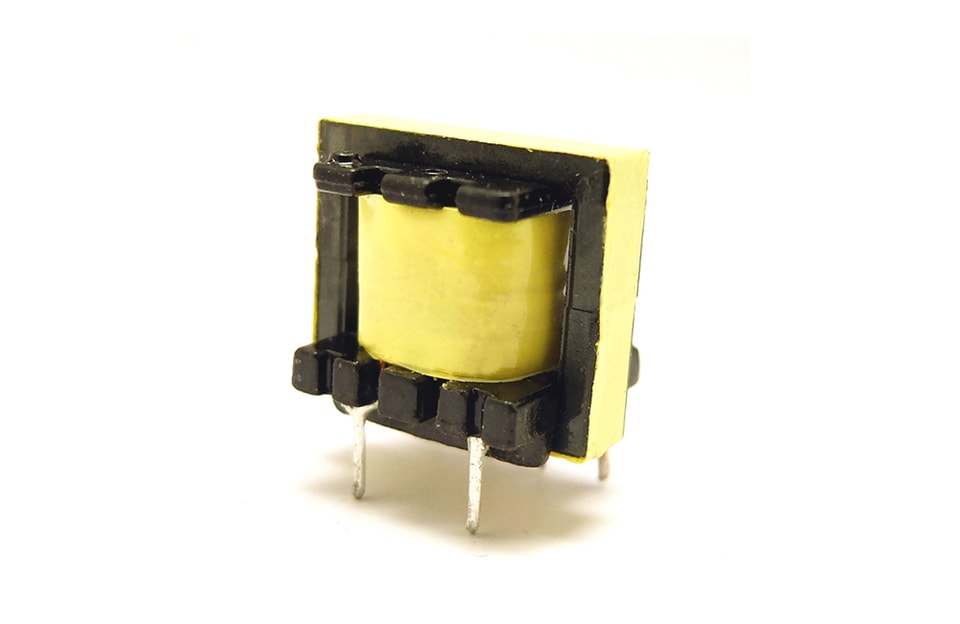

As características do transformador de alta frequência EE16 são tamanho compacto, baixo custo ealtaconfiabilidade. O transformador EE é um núcleo de ferrite básico com desempenho estável, baixo custo e alta corrente, amplamente utilizado em conversão de energia e cabeamento.O transformador é um núcleo de ferrite básico, com desempenho estável, baixo custo e alta corrente, amplamente utilizado em conversão de energia e cabeamento.A faixa de filtragem vai de pequena a grande, o que pode atender às necessidades de vários circuitos de aplicação.Se você usar fio esmaltado de poliéster resistente ao calor de 155℃ ou 180℃, ele pode atender a diferentes condições de temperatura e é adequado para várias fontes de alimentação chaveadas, inversores, UPS etc.
Desempenho do transformador de alta frequência EE16
As características do transformador de alta frequência EE16 são tamanho compacto, baixo custo ealtaconfiabilidade. O transformador EE é um núcleo de ferrite básico com desempenho estável, baixo custo e alta corrente, amplamente utilizado em conversão de energia e cabeamento.O transformador é um núcleo de ferrite básico, com desempenho estável, baixo custo e alta corrente, amplamente utilizado em conversão de energia e cabeamento.A faixa de filtragem vai de pequena a grande, o que pode atender às necessidades de vários circuitos de aplicação.Se você usar fio esmaltado de poliéster resistente ao calor de 155℃ ou 180℃, ele pode atender a diferentes condições de temperatura e é adequado para várias fontes de alimentação chaveadas, inversores, UPS etc.
Aplicação de
O transformador de alta frequência EE16 é normalmente usado em transformador de alimentação auxiliar, conversor dc-dc, transformador de acionamento, câmera digital, carregador portátil de fonte de alimentação chaveada etc.
O transformador de alta frequência EE16 é normalmente usado em transformador de alimentação auxiliar, conversor dc-dc, transformador de acionamento, câmera digital, carregador portátil de fonte de alimentação chaveada etc.
Para mais informações sobre o transformador, faça o download do arquivo PDF chamado "Transformer EE16" acima.
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Numeração | Tipos de | Estilo caveira | longo | largura | alta | Um dos códigos PIN | Duas vezes a partir do PIN | Espaçamento entre linhas | Diâmetro do pino | ||
EE16-1 | vertical | Ⅰ | 18.0 | 16.5 | 17.5 | 4 | 3.5 | 6 | 2.7 | 12.3 | Φ0.6 |
EE16-2 | vertical | Ⅰ | 16.5 | 14.0 | 15.5 | 5 | 3.3 | 5 | 3.3 | 10.5 | Φ0.6 |
EE16-3 | vertical | Ⅰ | 15.5 | 15.5 | 14.0 | 4 | 3.8 | 4 | 3.8 | 10.2 | Φ0.6 |
EE16-4 | horizontal | Ⅱ | 17.0 | 21.0 | 14.5 | 4 | 3.8 | 4 | 3.8 | 15.7 | Φ0.6 |
EE16-5 | horizontal | Ⅱ | 17.0 | 19.0 | 13.5 | 5 | 3.2 | 5 | 3.2 | 15.5 | Φ0.6 |
EE16-6 | horizontal | Ⅱ | 17.0 | 19.0 | 14.0 | 5 | 2.5 | 5 | 2.5 | 12.5 | Φ0.6 |
EE16-7 | vertical | Ⅲ | 17.0 | 18.0 | 16.5 | 5 | 3.2 | 2 | 12.8 | 13.8 | Φ0.6 |
EE16-8 | vertical | Ⅲ | 17.0 | 17.0 | 15.0 | 5 | 3.5 | 4 | 5,0 / 3,2 | 14.2 | Φ0.6 |
Para mais informações sobre o transformador, faça o download do arquivo PDF chamado "Transformer EE16" acima.
