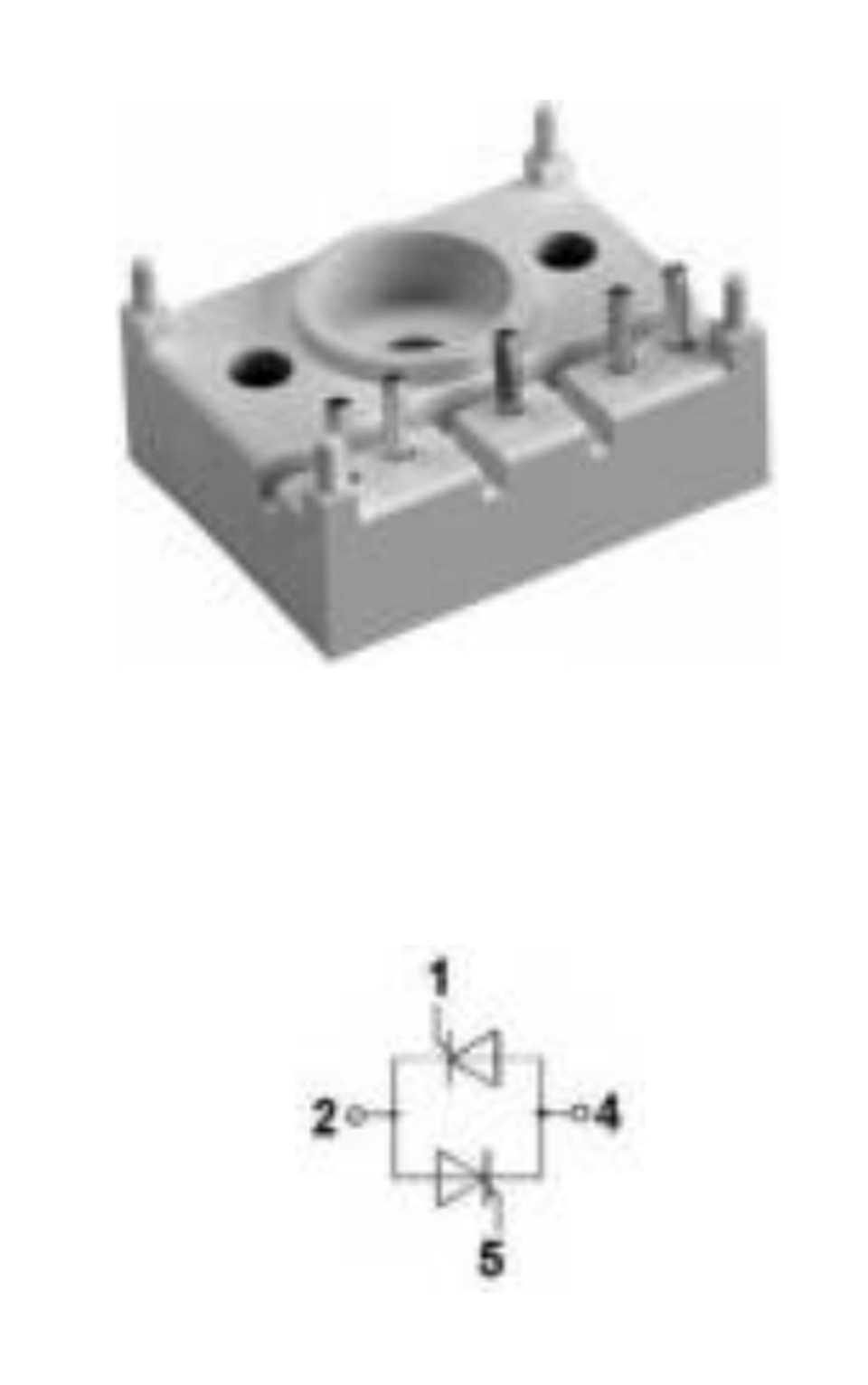

YZPST-SK70KQ12
YZPST-SK70KQ12
70A 1200 Tiristor Módulo
CARACTERÍSTICAS DO PRODUTO
Design Compacto
Montagem com um parafuso
Transferência de calor e isolamento através de DBC
Chips de tiristor de passivação de vidro
Baixa corrente de fuga
APLICAÇÕES
Partidas suaves
Controle de temperatura
Controle de luz
YZPST-SK70KQ12
CARACTERÍSTICAS DO PRODUTO
Design compacto
Montagem com um parafuso
Transferência de calor e isolamento através de DBC
Chips de tiristores de passivação de vidro
Baixa corrente de fuga
APLICAÇÕES
Partidas suaves
Controle de temperatura
Controle de luz
ABSOLUTO MÁXIMO CLASSIFICAÇÕES (T C =25°C a menos que especificado de outra forma)
| Símbolo | Parâmetro | Condições de teste | Valores | Unidade |
| V RRM | Máxima Repetição Tensão Reversa | T vj =125 C | 1200 | V |
| V DRM | Máximo repetitivo tensão de pico de estado desligado | |||
| V RSM | Não- Repetitivo Tensão Reversa | T vj =125 C | V | |
| V DSM | Não-repetitivo tensão de pico de estado desligado | 1300 | ||
| Eu RRM | Repetitivo Máximo Corrente Reversa | T vj =125 C | 5 | mA |
| Eu DRM | Máximo repetitivo Corrente de pico em estado desligado | |||
| Eu T(AV) | Média de corrente no estado ligado Corrente | T C =85 C | 55 | |
| Eu T(RMS) | RMS Corrente | T C =85 C , sin180 \. | 80 | A |
| Eu TSM | Non Surto Repetitivo Corrente Máxima de Estado de Pico | 10ms, T j =25 C | 1100 | |
| Eu 2 t | Para Fusão | 10ms, T j =25 C | 6050 | A 2 S |
| V TM | Pico de tensão no estado ligado | Eu TM =150A | 1.7 | V |
| dv/dt | taxa crítica de subida do estado desligado tensão | V D =2/3V DRM Portão Aberto T j =125 C | 1000 | V/us |
| Eu GT | corrente de disparo do portão máx. | 80 | mA | |
| V GT | tensão de disparo do portão máx. | 1.5 | V | |
| Eu H | corrente de disparo do portão | 200 | mA | |
| Eu L | corrente de retenção | 500 | mA | |
| Viso | AC 50Hz RMS 1min | 2500 | V | |
| T J | Temperatura de Junção | -40 a +125 | C | |
| T STG | Faixa de Temperatura de Armazenamento | -40 a +125 | ||
| R thJC | Resistência Térmica Junção ao Case Resistência (Por tiristor chip ) | 0.7 | C° /W | |
| Torque | força de montagem, Módulo para dissipador | 2.5 | Nm | |
| Tsolder | Teminais,10s | 260 | C | |

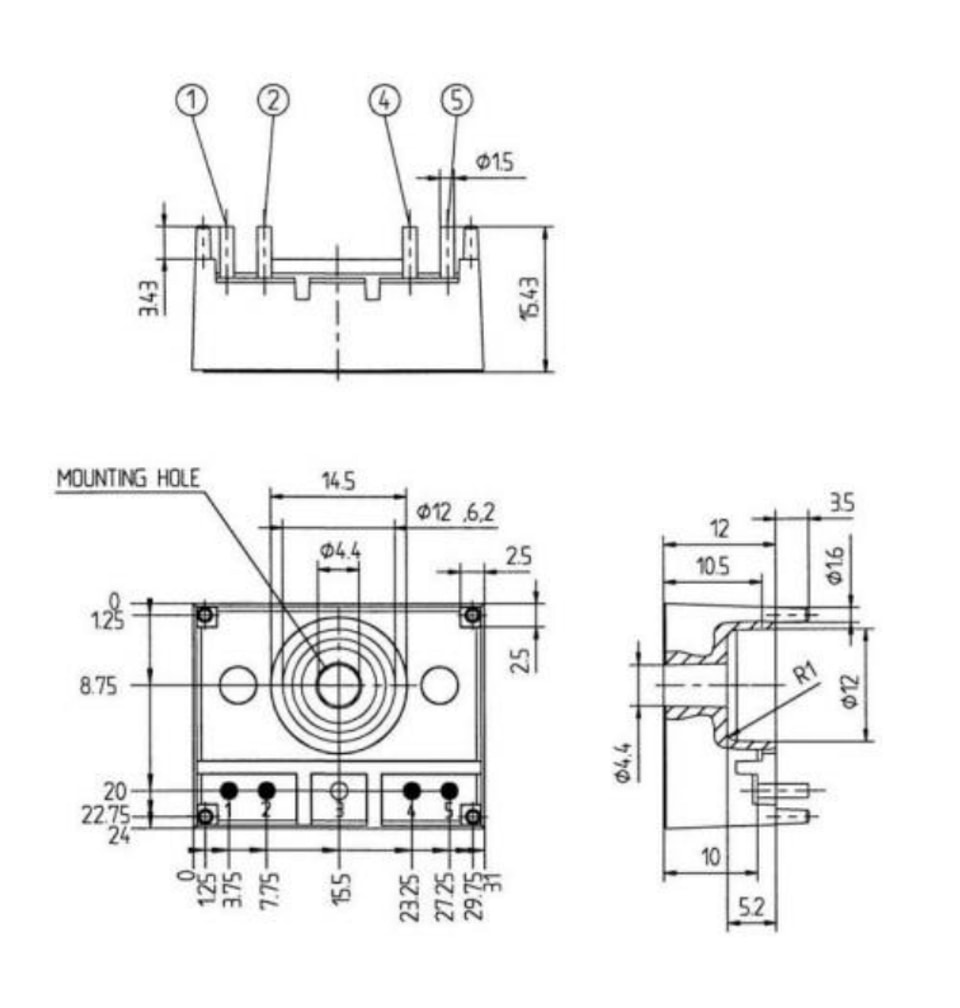

Outlines
