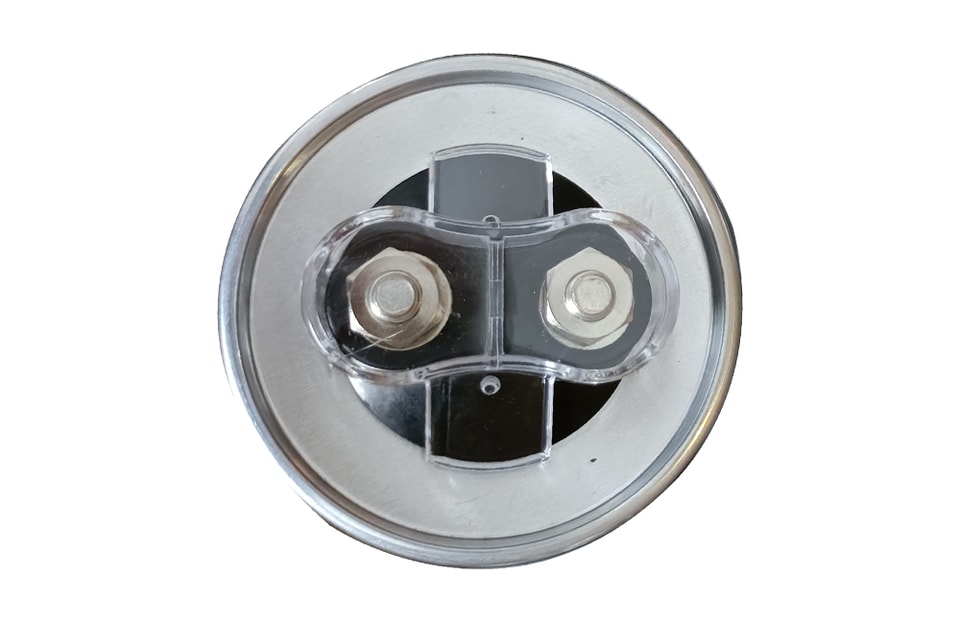

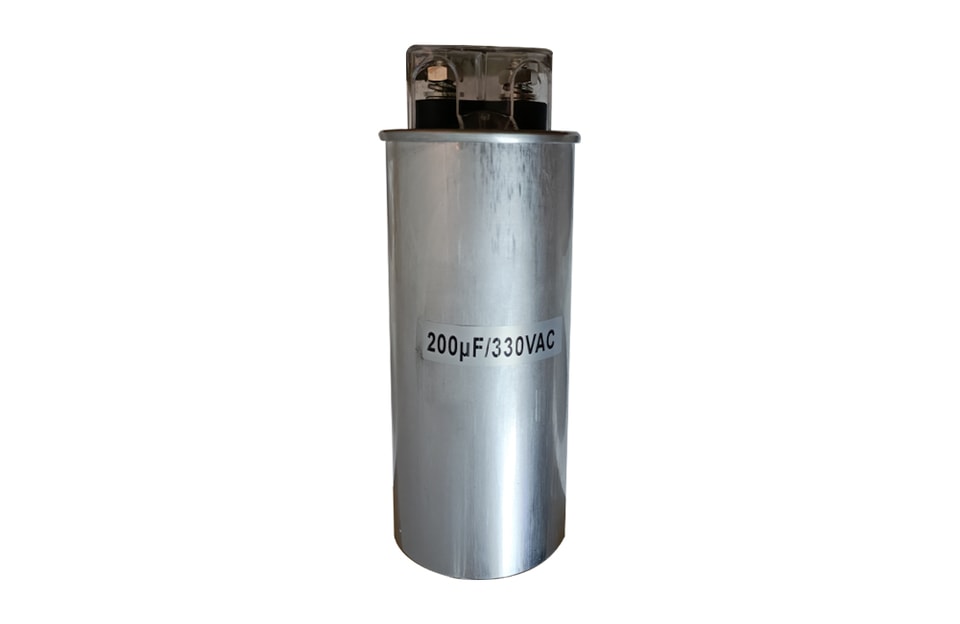

Capacitor cilíndrico de alta performance para correção do fator de potência PFC
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Capacitores da série DeltaCap YZPST-AKMJYS
Série/Tipo: série YZPST-AKMJYS
Introdução do produto – capacitor para PFC
Estrutura
Monofásico, trifásico, fases separadas ou YN
Caixa cilíndrica única ou múltiplas caixas cilíndricas
- Título
- Título
- Título
Modelo do produto
BKMJ Capacitor quadrado econômico
BKMJP Capacitor quadrado padrão
AKMJG Capacitor quadrado de alto desempenho com filtro
BKMJYS Capacitor cilíndrico padrão
AKMJYS Capacitor cilíndrico de alto desempenho com filtro
Comparação dos principais parâmetros relevantes de diferentes modelos deprodutos | |||||
Modelos | BKMJ | BKMJP | AKMJG | BKMJYS | AKMJYS |
Capacidade desvio |
-5%~10% |
-2%~3% |
-2%~3% |
-2%~3% |
-2%~3% |
Suportar tensãoentre polo carcaças |
≥3600V |
≥3600V |
≥3600V |
≥3600V |
≥3600V |
Ambiente de uso | -40~60℃ | -40~60℃ | -40~60℃ | -40~60℃ | -40~60℃ |
Máximo operação tensão de capacitor | 1,1 vez a tensão nominal |
1,1 vez |
1.2 vezes |
1.15 vezes |
1,2 vez |
Máximo operação corrente do coletor de capacitor | 1,3 vez a corrente nominal |
1.5 vezes |
2 vezes |
1.5 vezes |
2 vezes |
Capacidade de corrente de irrupçãono momento da comutaçãomomento | 200 vezes a corrente nominal |
220 vezes |
250 vezes |
220 vezes |
250 vezes |
O processo especial de revestimento garante bom desempenho de autorregeneração do capacitor e estabilidade do desempenho elétrico.
Vários grupos de capacitores individuais em derivação são nossos produtos patenteados. Cada grupo de capacitores individuais adota um dispositivo de separação contra sobretensão, o que não apenas garante a segurança do produto, mas também melhora o desempenho elétrico e a vida útil do produto devido ao uso de vários grupos de elementos individuais e a um determinado espaçamento entre os elementos em paralelo.
Os produtos são fabricados com partículas químicas importadas da Nord, de alto grau, finas e resistentes a altas temperaturas, de modo a garantir um desempenho mais estável do produto.
Tabela de especificações
Número da peça | 50Hz | 60Hz | CR | Dimensão （mm） |
Parafuso de ao inferior |
Unidade de embalagem: peças | ||||
Potência reativa de saída kvar | IR A | Potência reativa de saída kvar | IR A | µF | ΦD | ΦD1 | A | |||
Tensão nominal 450 V CA, 50/60 Hz, conexão em delta | ||||||||||
AKMJYS-X-X-0.45-5-3 | 5.0 | 6.4 | 6.0 | 7.7 | 26.2×3 | 65 | 68 | 160 | M12×16 | 10 |
AKMJYS-X-X-0.45-10-3 | 10.0 | 12.9 | 12.0 | 15.4 | 52.4×3 | 76 | 79 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.45-15-3 | 15.0 | 19.3 | 18.0 | 23.1 | 78.6×3 | 86 | 89 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.45-20-3 | 20.0 | 25.7 | 24.0 | 30.8 | 104.8×3 | 96 | 99 | 278 | M12×16 | 4 |
AKMJYS-X-X-0.45-25-3 | 25.0 | 32.1 | 30.0 | 38.5 | 131.0×3 | 106 | 106 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.45-30-3 | 30.0 | 38.5 | 36.0 | 46.2 | 157.2×3 | 116 | 119 | 278 | M16×25 | 4 |
Número da peça | 50Hz | 50Hz | CR | Dimensão （mm） | Parafuso de ao inferior |
Unidade de embalagem: peças | ||||
Potência reativa de saída kvar | IR A | Potência reativa de saída kvar | IR A | µF | ΦD | ΦD1 | A | |||
AKMJYS-X-X-0.45-33.4-3 | 33.4 | 42.9 | 40.1 | 51.5 | 175.0×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.45-35-3 | 35.0 | 44.9 | 42.0 | 53.9 | 183.4×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.45-40-3 | 40.0 | 51.4 | 48.0 | 61.6 | 209.6×3 | 136 | 139 | 278 | M16×25 | 4 |
Tensão nominal 480 V CA, 50/60 Hz, conexão em delta | ||||||||||
AKMJYS-X-X-0.48-5-3 | 5.0 | 6.0 | 6.0 | 7.2 | 23.0×3 | 65 | 68 | 160 | M12×16 | 10 |
AKMJYS-X-X-0.48-10-3 | 10.0 | 12.0 | 12.0 | 14.5 | 46.0×3 | 76 | 79 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.48-15-3 | 15.0 | 18.0 | 18.0 | 21.7 | 69.0×3 | 86 | 89 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.48-20-3 | 20.0 | 24.0 | 24.0 | 28.9 | 92.1×3 | 96 | 99 | 278 | M12×16 | 4 |
AKMJYS-X-X-0.48-25-3 | 25.0 | 30.0 | 30.0 | 36.0 | 115.2×3 | 106 | 106 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-30-3 | 30.0 | 36.0 | 36.0 | 43.3 | 138.2×3 | 116 | 119 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-33.4-3 | 33.4 | 40.2 | 40.1 | 48.3 | 153.8×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-35-3 | 35.0 | 42.1 | 42.0 | 50.5 | 161.2×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.48-40-3 | 40.0 | 48.2 | 48.0 | 57.7 | 184.2×3 | 136 | 139 | 278 | M16×25 | 4 |
Tensão nominal 525 V CA, 50/60 Hz, ligação em triângulo | ||||||||||
AKMJYS-X-X-0.525-5-3 | 5.0 | 5.5 | 6.0 | 6.6 | 19.3×3 | 65 | 68 | 160 | M12×16 | 10 |
AKMJYS-X-X-0.525-10-3 | 10.0 | 11.0 | 12.0 | 13.2 | 38.5×3 | 76 | 79 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.525-15-3 | 15.0 | 16.5 | 18.0 | 19.8 | 57.7×3 | 86 | 89 | 235 | M12×16 | 6 |
AKMJYS-X-X-0.525-20-3 | 20.0 | 22.0 | 24.0 | 26.4 | 77.0×3 | 96 | 99 | 278 | M12×16 | 4 |
AKMJYS-X-X-0.525-25-3 | 25.0 | 27.5 | 30.0 | 33.0 | 96.3×3 | 106 | 106 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.525-30-3 | 30.0 | 33.0 | 36.0 | 39.6 | 115.5×3 | 116 | 119 | 278 | M16×25 | 4 |
Número da peça | 50Hz | 60Hz | CR | Dimensão （mm） | Parafuso de ao inferior |
Unidade de embalagem: peças | ||||
Potência reativa de saída kvar | IR A | Potência reativa de saída kvar | IR A | µF | ΦD | ΦD1 | A | |||
AKMJYS-X-X-0.525-33.4-3 | 33.4 | 36.8 | 40.1 | 44.1 | 128.6×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.525-35-3 | 35.0 | 38.5 | 42.0 | 46.2 | 134.8×3 | 126 | 129 | 278 | M16×25 | 4 |
AKMJYS-X-X-0.525-40-3 | 40.0 | 44.0 | 48.0 | 52.8 | 154.0×3 | 136 | 139 | 278 | M16×25 | 4 |
Para mais informações sobreSérie YZPST-AKMJYSBaixe o arquivo PDF acima, chamado "Data sheet of YZPST-AKMJYS" e "capacitor company intro"
