COMPONENTE DE POTÊNCIA

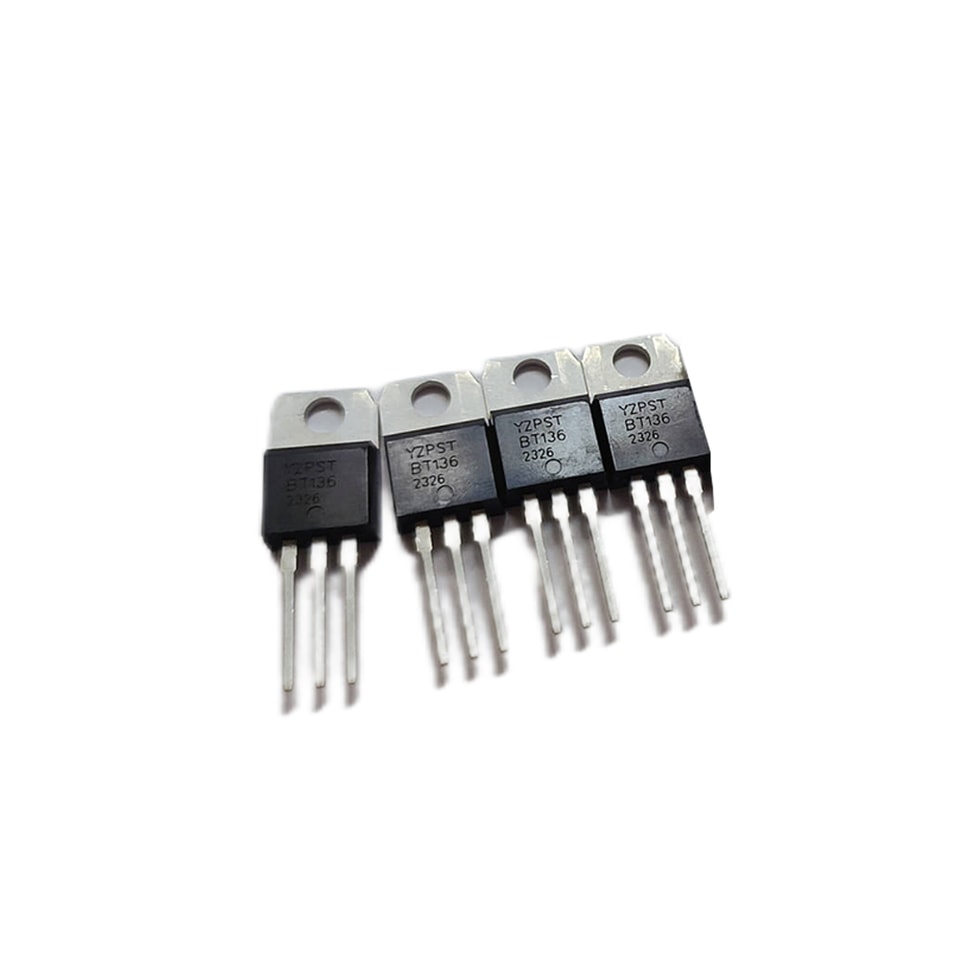

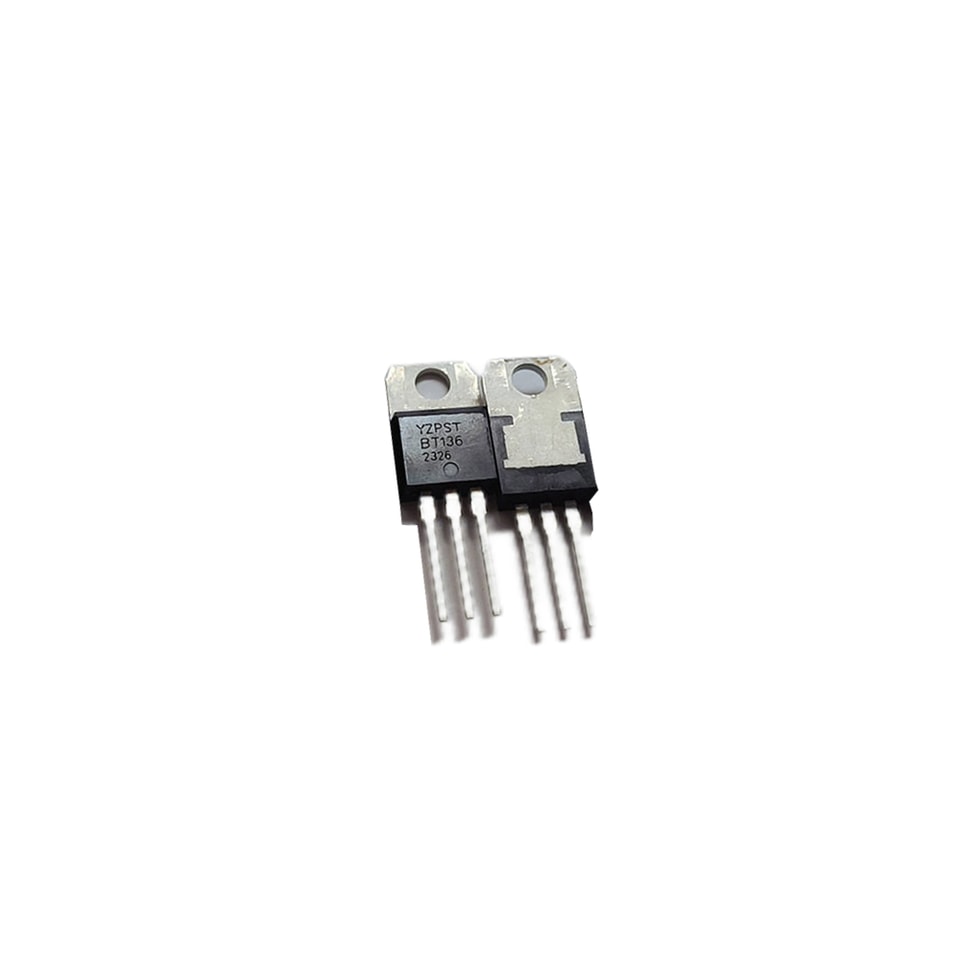

YZPST-BT136
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
P/N: Série YZPST-BT136 Triacs de 4 A
DESCRIÇÃO:
Com baixa corrente de manutenção e de engate, os triacs da série BT136 são especialmente recomendados para uso em cargas resistivas de potência de porte médio e pequeno.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 4 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.7 | V |
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES:
| Parâmetro | Símbolo | Valor | Unidade | |
| Armazenamento intervalo de temperatura da junção | Tstg | -40~150 | ℃ | |
| Operação intervalo de temperatura da junção | Tj | -40~125 | ℃ | |
| Tensão repetitiva de pico em estado de bloqueio (Tj=25℃) | VDRM | 600/800 | V | |
| Pico repetitivo tensão reversatensão (Tj=25℃) | VRRM | 600/800 | V | |
| Corrente RMS em condução | IT(RMS) | 4 | A | |
| Surto não repetitivo pico em condução corrente | ||||
| (ciclo completo, F=50Hz) | ITSM | 25 | A | |
| I2valor de t para fusão (tp=10 ms) | I2t | 3.1 | A2s | |
| Taxa crítica de elevação de em condução corrente do coletor (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Pico da gate corrente do coletor | IGM | 2 | A |
| Gate médio de potência | PG(AV) | 0.5 | W |
| Pico da gate potência | PGM | 5 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25℃ salvo especificação em contrário)
| Parâmetro | Valor | ||||||
| Condição de teste | Quadrante | T | D | E | Unidade | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 5 | 10 | ||||
| IGT | VD=12 V, | Ⅳ | 5 | 10 | 25 | mA | |
| VGT | RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MÍN | 0.2 | V | ||
| IA | IT100mA | MAX | 5 | 10 | 20 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 8 | 10 | 20 | ||||
| IL | IG=1,2IGT | Ⅱ | MAX | 12 | 15 | 35 | mA |
| VD=0,66×VDRM Tj=125℃ abertura da gate | |||||||
| dV/dt | MÍN | 10 | 20 | 50 | V/ µs | ||
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condição de teste | Valor | Unidade | ||
| VTM | ITM=5A tp=380μs | Tj=25℃ | MAX | 1.7 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | MAX | 0.5 | mA |
RESISTÊNCIAS TÉRMICAS
| Símbolo | Condição de teste | Valor | Unidade | |
| TO-252-4R | 2.8 | |||
| Rth(j-c) | junção a case(CA) | TO-220B (não isol.)/ TO-220C | 2.6 | ℃/W |
EMBALAGEM DADOS MECÂNICOS
Nenhum conteúdo adicional do produto está disponível.
